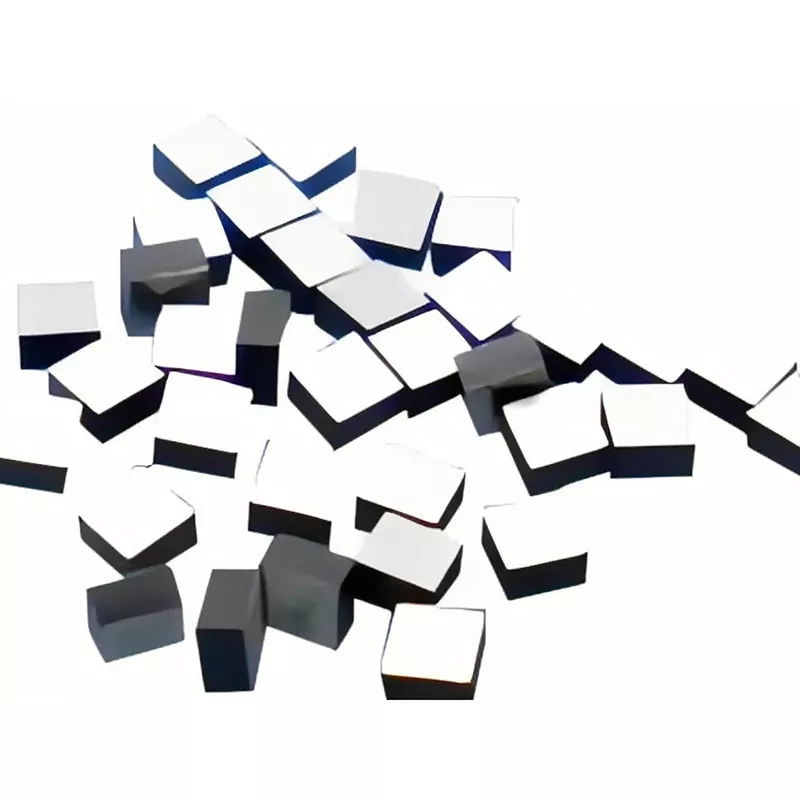

NTC Thermistor για πακέτο μπαταρίας

Το X-meritan NTC Thermistor for Battery Pack είναι ένας εξαιρετικά ευαίσθητος αισθητήρας μέτρησης θερμοκρασίας για αυτοκίνητα, ειδικά σχεδιασμένος για μονάδες μπαταριών ιόντων λιθίου, συστήματα αποθήκευσης ενέργειας (ESS) και βιομηχανικές αρχιτεκτονικές διαχείρισης μπαταριών (BMS). Αυτό το συμπαγές θερμίστορ έχει σχεδιαστεί για να αποτρέπει τη θερμική διαρροή και να βελτιστοποιεί την απόδοση φόρτισης της μπαταρίας, αυτό το συμπαγές θερμίστορ παρέχει γρήγορη, ακριβή ανάδραση θερμοκρασίας απευθείας από τις επιφάνειες κυψέλης και μονάδας.

Χαρακτηριστικά προϊόντος

Ευαισθησία σε υψηλή θερμοκρασία

Το NTC Thermistor for Battery Pack ανιχνεύει αλλαγές θερμοκρασίας μέσω του αρνητικού συντελεστή θερμοκρασίας του αισθητηρίου υλικού του. Καθώς η θερμοκρασία αυξάνεται, η ηλεκτρική αντίσταση μειώνεται, επιτρέποντας στο συνδεδεμένο κύκλωμα παρακολούθησης να αναγνωρίσει τις αλλαγές στη θερμοκρασία της μπαταρίας.

Πολλαπλές Επιλογές Αντίστασης και Β-Τιμής

Διαφορετικά συστήματα διαχείρισης μπαταριών χρησιμοποιούν διαφορετικές καμπύλες αντίστασης-θερμοκρασίας. Το X-Meritan παρέχει τιμές R25 που χρησιμοποιούνται συνήθως, όπως 10KΩ, 47KΩ και 100KΩ, μαζί με τιμές B, συμπεριλαμβανομένων των 3435K, 3950K και 4100K. Οι προδιαγραφές προσαρμοσμένης αντίστασης και τιμής Β μπορούν να παρέχονται σύμφωνα με την απαιτούμενη καμπύλη R-T.

Compact Sensing Structure

Το αισθητήριο στοιχείο μπορεί να συσκευαστεί σε διαμορφώσεις κατάλληλες για εγκατάσταση πάνω ή κοντά σε κυψέλες και μονάδες μπαταρίας. Οι συμπαγείς διαστάσεις βοηθούν στην τοποθέτηση του αισθητήρα θερμοκρασίας κοντά στην παρακολουθούμενη πηγή θερμότητας χωρίς να καταλαμβάνει σημαντικό χώρο στο συγκρότημα της μπαταρίας.

Ευέλικτη Μηχανική Διαμόρφωση

Το μήκος καλωδίου, η διαμόρφωση του περιβλήματος, η διάταξη των συνδέσμων και άλλα μηχανικά χαρακτηριστικά μπορούν να προσαρμοστούν για διαφορετικές δομές μπαταριών. Αυτό επιτρέπει στο συγκρότημα του αισθητήρα να ταιριάζει με τη διαθέσιμη θέση εγκατάστασης και την ηλεκτρική διεπαφή.

Ευρύ εύρος θερμοκρασίας λειτουργίας

Το καθορισμένο εύρος θερμοκρασίας λειτουργίας από -40°C έως +125°C καλύπτει ένα ευρύ φάσμα συνθηκών λειτουργίας της μπαταρίας. Η επιλεγμένη συσκευασία και η διαμόρφωση ανίχνευσης θα πρέπει να ταιριάζουν με την πραγματική έκθεση θερμοκρασίας της εφαρμογής.

Ηλεκτρική μόνωση

Η αντίσταση μόνωσης μεταξύ του καλωδίου μολύβδου και του περιβλήματος είναι μεγαλύτερη από 100MΩ. Αυτό παρέχει ηλεκτρική απομόνωση μεταξύ του κυκλώματος ανίχνευσης και της περιβάλλουσας μηχανικής δομής όταν ο αισθητήρας έχει εγκατασταθεί σωστά.

Παράμετροι προϊόντος

Επιλογές εγκατάστασης

Η μέθοδος εγκατάστασης του αισθητήρα επηρεάζει το πόσο γρήγορα και με ακρίβεια ανταποκρίνεται το αισθητήριο στοιχείο στις αλλαγές θερμοκρασίας της μπαταρίας.

Για παρακολούθηση σε επίπεδο κυψέλης, το NTC Thermistor for Battery Pack μπορεί να τοποθετηθεί απευθείας στην επιφάνεια της κυψέλης για να μετρήσει τη θερμοκρασία κοντά στην παρακολουθούμενη κυψέλη. Για παρακολούθηση σε επίπεδο μονάδας, μπορεί να τοποθετηθεί σε αντιπροσωπευτική θέση εντός της δομής της μονάδας.

Τα ζητήματα εγκατάστασης περιλαμβάνουν:

1.Επαφή μεταξύ του αισθητηρίου στοιχείου και της επιτηρούμενης επιφάνειας

2. Θέση αισθητήρα σε σχέση με τα κύτταρα που παράγουν θερμότητα

3.Δρομολόγηση μολύβδου και ανακούφιση καταπόνησης

4.Ηλεκτρική μόνωση

5.Διαθέσιμη άδεια εγκατάστασης

6.Προσανατολισμός σύνδεσης

7.Διαστάσεις κατοικίας

8. Μέθοδος στερέωσης ή κόλλας

Επιλογή NTC για πακέτα μπαταριών

Η επιλογή του κατάλληλου θερμίστορ NTC για το πακέτο μπαταριών απαιτεί την αντιστοίχιση των ηλεκτρικών του χαρακτηριστικών με το κύκλωμα μέτρησης θερμοκρασίας BMS και των μηχανικών χαρακτηριστικών του με το πακέτο μπαταριών.

R25 Αντίσταση

Η ονομαστική αντίσταση στους 25°C πρέπει να ταιριάζει με το εύρος αντίστασης που αναμένεται από το BMS ή το κύκλωμα φόρτισης. Οι κοινές τιμές περιλαμβάνουν 10KΩ, 47KΩ και 100KΩ.

Β-Τιμή

Η τιμή B καθορίζει πώς αλλάζει η αντίσταση του θερμίστορ καθώς αλλάζει η θερμοκρασία. Η επιλεγμένη τιμή B πρέπει να αντιστοιχεί στην καμπύλη R-T που απαιτείται από τον αλγόριθμο μέτρησης θερμοκρασίας.

Αντίσταση και Ανοχή Β-Αξίας

Η ανοχή επηρεάζει τη διαφορά μεταξύ των πραγματικών χαρακτηριστικών του θερμίστορ και της ονομαστικής καμπύλης R-T. Μπορούν να ληφθούν υπόψη αυστηρότερες ανοχές όταν η εφαρμογή απαιτεί πιο συνεπή μέτρηση θερμοκρασίας μεταξύ των αισθητήρων.

Θερμοκρασία λειτουργίας

Το ονομαστικό εύρος θερμοκρασίας του αισθητήρα θα πρέπει να καλύπτει την ελάχιστη και μέγιστη θερμοκρασία που αναμένεται στη θέση εγκατάστασής του.

Θερμική Απόκριση

Η θερμική χρονική σταθερά υποδεικνύει πόσο γρήγορα ανταποκρίνεται ο αισθητήρας σε μια αλλαγή στη θερμοκρασία περιβάλλοντος. Οι εφαρμογές που περιλαμβάνουν γρήγορες θερμικές αλλαγές θα πρέπει να λαμβάνουν υπόψη τη μάζα του αισθητήρα, τη μέθοδο τοποθέτησης, τις συνθήκες επαφής και τη ροή αέρα κατά την αξιολόγηση του χρόνου απόκρισης.

Μηχανική Διαμόρφωση

Το μήκος του καλωδίου, το μέγεθος του περιβλήματος, ο τύπος του συνδετήρα και η μέθοδος τοποθέτησης θα πρέπει να καθορίζονται σύμφωνα με τον διαθέσιμο χώρο της μπαταρίας και τη δομή καλωδίωσης BMS.

Επιλογές προσαρμογής

Το X-Meritan μπορεί να διαμορφώσει το συγκρότημα NTC Thermistor for Battery Pack σύμφωνα με τις ηλεκτρικές και μηχανικές απαιτήσεις του συστήματος μπαταρίας.

Οι διαθέσιμες περιοχές προσαρμογής περιλαμβάνουν: αντίσταση R25, τιμή B, ανοχή αντίστασης, ανοχή τιμής B, μήκος καλωδίου μολύβδου, Προδιαγραφές καλωδίου, δομή περιβλήματος, Διαστάσεις αισθητήρα, Διαμόρφωση συνδετήρα, Μέθοδος τοποθέτησης και Απαιτήσεις συσκευασίας.

Για προσαρμοσμένη ανάπτυξη, ο κατασκευαστής μπαταριών μπορεί να παρέχει το απαιτούμενο εύρος θερμοκρασίας, τις προδιαγραφές εισόδου BMS, την καμπύλη R-T, τη θέση εγκατάστασης, τον διαθέσιμο χώρο, τις απαιτήσεις καλωδίου και τη διαμόρφωση του βύσματος.

Γιατί να επιλέξετε το X-Meritan;

Πλήρης αντιστοίχιση θερμικών εξαρτημάτων

Η X-Meritan παρέχει μονάδες TEC, ελεγκτές θερμοκρασίας, θερμίστορ και σχετικά θερμικά εξαρτήματα, βοηθώντας τους πελάτες να επιλέξουν συμβατά προϊόντα για διαφορετικές απαιτήσεις ελέγχου θερμοκρασίας.

Προσαρμοσμένη διαμόρφωση προϊόντος

Υποστηρίζουμε την προσαρμογή των ηλεκτρικών παραμέτρων, διαστάσεων, δομών συσκευασίας και μεθόδων σύνδεσης ώστε να ταιριάζουν με διαφορετικά σχέδια εξοπλισμού και συνθήκες εγκατάστασης.

Σταθερή συνέπεια προϊόντος

Μέσω ελεγχόμενης κατασκευής και δοκιμών απόδοσης, το X-Meritan διατηρεί τη συνέπεια σε βασικές παραμέτρους όπως η ηλεκτρική απόδοση, η θερμική απόκριση και η ακρίβεια ανίχνευσης.

Τεχνική Υποστήριξη για Ένταξη

Η ομάδα μηχανικών μας βοηθά με την επιλογή εξαρτημάτων, την αντιστοίχιση παραμέτρων και την ενσωμάτωση συστήματος για τη μείωση των δυσκολιών ανάπτυξης κατά το σχεδιασμό του προϊόντος.

Ευέλικτη Υποστήριξη από το Πρωτότυπο στην Παραγωγή

Το X-Meritan υποστηρίζει δοκιμές δειγμάτων, προσαρμοσμένη ανάπτυξη και παραγωγή όγκου για την κάλυψη διαφορετικών σταδίων έργου και απαιτήσεων προμήθειας.

FAQ

Τι κάνει ένα NTC Thermistor for Battery Pack σε μια μπαταρία;

Μετρά τη θερμοκρασία της μπαταρίας μετατρέποντας τις αλλαγές θερμοκρασίας σε αλλαγές αντίστασης. Το BMS ή το κύκλωμα φόρτισης διαβάζει αυτήν την αντίσταση και τη μετατρέπει σε τιμή θερμοκρασίας.

Ποια αντίσταση R25 πρέπει να επιλεγεί;

Η τιμή R25 πρέπει να ταιριάζει με το εύρος εισόδου αντίστασης και την καμπύλη μετατροπής θερμοκρασίας του BMS ή του φορτιστή. Οι κοινές προδιαγραφές περιλαμβάνουν 10KΩ, 47KΩ και 100KΩ.

Τι σημαίνει η τιμή B;

Η τιμή B περιγράφει τη σχέση μεταξύ της αντίστασης του θερμίστορ και της θερμοκρασίας. Είναι μια σημαντική παράμετρος για τη μετατροπή της μετρούμενης αντίστασης σε θερμοκρασία.

Μπορεί το θερμίστορ να προσαρμοστεί για μια συγκεκριμένη μπαταρία;

Ναί. Το X-Meritan μπορεί να προσαρμόσει την αντίσταση, την τιμή B, την ανοχή, το μήκος καλωδίου, το περίβλημα, τον σύνδεσμο και άλλες μηχανικές διαμορφώσεις σύμφωνα με το σχέδιο της μπαταρίας.

Μπορεί ένα πακέτο μπαταριών να χρησιμοποιεί πολλαπλά θερμίστορ;

Ναί. Πολλά θερμίστορ μπορούν να τοποθετηθούν σε διαφορετικές κυψέλες ή μονάδες όταν η αρχιτεκτονική της μπαταρίας απαιτεί παρακολούθηση θερμοκρασίας σε πολλαπλές θέσεις. Ο αριθμός και η τοποθέτηση πρέπει να καθορίζονται από το BMS και τη θερμική σχεδίαση.

Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Το καθορισμένο εύρος θερμοκρασίας λειτουργίας είναι -40°C έως +125°C. Η πραγματική επιτρεπόμενη θερμοκρασία θα πρέπει επίσης να αξιολογηθεί σύμφωνα με την επιλεγμένη συσκευασία και τη διαμόρφωση εγκατάστασης.
