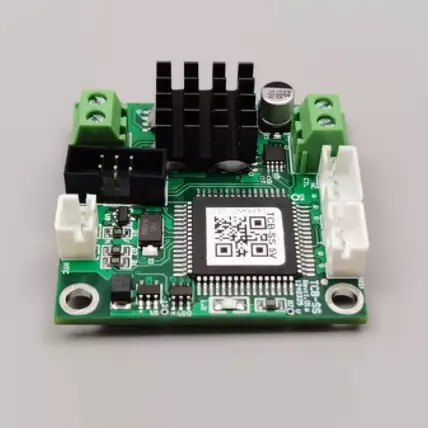

Ελεγκτής θερμοκρασίας TCB-SS με εξαιρετικά συμπαγές μέγεθος και σχεδιασμένο για Micro TEC

Η X-Meritan κατασκευάζει ελεγκτή θερμοκρασίας TCB-SS με εξαιρετικά συμπαγές μέγεθος και σχεδιασμένο για εφαρμογές Micro TEC όπου πρέπει να ληφθούν υπόψη ο χώρος της πλακέτας, η σταθερότητα θερμοκρασίας και η ελεγχόμενη έξοδος TEC. Το TCB-SS ενσωματώνει την ανίχνευση θερμοκρασίας και την οδήγηση TEC σε μια μικρή πλακέτα ελέγχου, επιτρέποντας τη ρύθμιση ενός Micro TEC μέσω ενός βρόχου ελέγχου θερμοκρασίας που βασίζεται σε ανάδραση.

Ο ελεγκτής έχει σχεδιαστεί γύρω από μια συμπαγή μορφή πλακέτας αντί για μια αρχιτεκτονική γενικής χρήσης ελέγχου θερμοκρασίας. Χρησιμοποιεί έναν αισθητήρα 10K NTC ως την προεπιλεγμένη είσοδο ανίχνευσης θερμοκρασίας και υποστηρίζει προεπιλεγμένη τάση TEC 4,5 V με μέγιστο ρεύμα TEC 3Α, καθιστώντας την πλακέτα κατάλληλη για μικροσκοπικά συστήματα θερμικής διαχείρισης.

Παράμετροι

Δομή Ελέγχου

Ανατροφοδότηση θερμοκρασίας

Το 10K NTC ανιχνεύει αλλαγές θερμοκρασίας και στέλνει το σήμα στον ελεγκτή.

Έλεγχος PID

Ο ελεγκτής συγκρίνει τη μετρούμενη θερμοκρασία με την τιμή στόχο και ρυθμίζει την έξοδο Micro TEC μέσω του ελέγχου PID.

Συνεχής οδήγηση

Η συνεχής έξοδος ρυθμίζει τη μονάδα TEC κατά τη λειτουργία αντί να βασίζεται μόνο στην απλή ενεργοποίηση/απενεργοποίηση.

Βασικά Χαρακτηριστικά

Ultra-Compact σανίδα

Με διαστάσεις 4 cm × 4 cm × 1,28 cm, ο ελεγκτής θερμοκρασίας TCB-SS με εξαιρετικά συμπαγές μέγεθος και σχεδιασμένος για Micro TEC έχει σχεδιαστεί για συστήματα Micro TEC με περιορισμένο χώρο εγκατάστασης.

Έλεγχος θερμοκρασίας 0,01°C

Ο ελεγκτής παρέχει ακρίβεια ελέγχου θερμοκρασίας 0,01°C και ακρίβεια ρύθμισης θερμοκρασίας 0,01°C για ακριβή θερμική ρύθμιση.

>94% απόδοση παραγωγής

Με απόδοση εξόδου πάνω από 94%, ο ελεγκτής παρέχει αποτελεσματική οδήγηση TEC σε συμπαγή συστήματα ελέγχου θερμοκρασίας.

Έξοδος 4,5 V TEC, 3A Max.

Η προεπιλεγμένη τάση TEC είναι 4,5 V, με μέγιστο ρεύμα TEC 3Α, για συμβατές εφαρμογές Micro TEC.

Ανίχνευση θερμοκρασίας 10K NTC

Ο προεπιλεγμένος αισθητήρας είναι ένας 10K NTC με τιμή B 3950, παρέχοντας ανάδραση θερμοκρασίας για τον βρόχο ελέγχου.

-60°C έως +170°C Μέτρηση

Το εύρος μέτρησης ελέγχου θερμοκρασίας είναι -60°C έως +170°C, ενώ το καθορισμένο εύρος θερμοκρασίας ελέγχου είναι -20°C έως +100°C.

Ολοκληρωμένη προστασία

Οι ενσωματωμένες λειτουργίες περιλαμβάνουν υπερένταση, υπέρταση, περιορισμό θερμοκρασίας και ανίχνευση ανοιχτού/βραχυκυκλώματος TEC για την παρακολούθηση του ελεγκτή και του συνδεδεμένου TEC κατά τη λειτουργία.

Αρμονία

Πριν από την ενσωμάτωση, οι ηλεκτρικές απαιτήσεις TEC, τα χαρακτηριστικά NTC, η θερμοκρασία στόχος και η τροφοδοσία πλακέτας θα πρέπει να ελέγχονται σε σχέση με τις προδιαγραφές του ελεγκτή.

Περιοχές Εφαρμογής

Οπτικές μονάδες ακριβείας

Ο ελεγκτής θερμοκρασίας TCB-SS με εξαιρετικά συμπαγές μέγεθος και σχεδιασμένο για Micro TEC παρέχει συμπαγή έλεγχο θερμοκρασίας για οπτικές μονάδες όπου απαιτούνται σταθερές θερμικές συνθήκες.

Συστήματα διόδων λέιζερ

Μπορεί να οδηγήσει ένα συμβατό Micro TEC για τη ρύθμιση της θερμοκρασίας των διόδων λέιζερ σε συμπαγή οπτικά συστήματα.

Μικροσκοπικός Εργαστηριακός Εξοπλισμός

Ο συμπαγής ελεγκτής είναι κατάλληλος για εργαστηριακά όργανα που απαιτούν ρύθμιση θερμοκρασίας βάσει Micro TEC εντός περιορισμένου χώρου εγκατάστασης.

Φορητός Διαγνωστικός Εξοπλισμός

Το TCB-SS υποστηρίζει έλεγχο θερμοκρασίας σε συμπαγείς διαγνωστικές συσκευές όπου το μέγεθος της πλακέτας και η θερμική ρύθμιση είναι σημαντικοί παράγοντες σχεδιασμού.

Αισθητήρες υπερύθρων και CCD

Ο ελεγκτής μπορεί να ενσωματωθεί με συστήματα Micro TEC για ρύθμιση θερμοκρασίας ευαίσθητων στη θερμοκρασία ανιχνευτών υπέρυθρων και αισθητήρων CCD.

FAQ

Ε1: Για ποιον τύπο TEC είναι σχεδιασμένος ο ελεγκτής;

A1: Ο ελεγκτής θερμοκρασίας TCB-SS με εξαιρετικά συμπαγές μέγεθος και σχεδιασμένος για Micro TEC έχει σχεδιαστεί για εφαρμογές Micro TEC. Το συνδεδεμένο TEC θα πρέπει να ελεγχθεί ως προς την καθορισμένη προεπιλεγμένη τάση TEC 4,5 V και μέγιστο ρεύμα 3Α.

Ε2: Ποια διαμόρφωση αισθητήρα NTC χρησιμοποιείται;

A2: Η προεπιλεγμένη διαμόρφωση ανίχνευσης θερμοκρασίας είναι 10K NTC με τιμή B 3950. Άλλες απαιτήσεις αισθητήρα θα πρέπει να επιβεβαιωθούν κατά την προδιαγραφή του έργου.

Ε3: Ποια είναι η διαφορά μεταξύ του εύρους μέτρησης και του εύρους ελέγχου;

A3: Το εύρος μέτρησης ελέγχου θερμοκρασίας είναι -60°C έως +170°C, ενώ το καθορισμένο εύρος θερμοκρασίας ελέγχου είναι -20°C έως +100°C. Το εύρος μέτρησης υποδεικνύει την ικανότητα ανίχνευσης θερμοκρασίας, ενώ το εύρος ελέγχου ορίζει το καθορισμένο εύρος ρύθμισης θερμοκρασίας.

Ε4: Τι τροφοδοτικό απαιτεί η πλακέτα;

A4: Η τάση τροφοδοσίας της πλακέτας είναι 5V ±10% DC. Το σύστημα θα πρέπει να παρέχει μια κατάλληλη πηγή ενέργειας που παραμένει εντός αυτού του καθορισμένου εύρους εισόδου.

Ε5: Ποιο είναι το μέγιστο διαθέσιμο ρεύμα για το TEC;

A5: Το μέγιστο καθορισμένο ρεύμα TEC είναι 3A, με προεπιλεγμένη τάση TEC 4,5V. Το πραγματικό συνδεδεμένο TEC θα πρέπει να επιλέγεται σύμφωνα με τις ηλεκτρικές του απαιτήσεις και τα όρια του ελεγκτή.

Ε6: Ποια ακρίβεια θερμοκρασίας μπορεί να παρέχει ο ελεγκτής;

A6: Η καθορισμένη ακρίβεια ελέγχου θερμοκρασίας είναι 0,01°C και η ρυθμισμένη ακρίβεια θερμοκρασίας ορίζεται επίσης ως 0,01°C.

Ε7: Ποιες λειτουργίες προστασίας περιλαμβάνονται;

A7: Ο ελεγκτής περιλαμβάνει προστασία υπερέντασης, προστασία υπέρτασης, περιορισμό θερμοκρασίας και ανίχνευση ανοιχτού κυκλώματος και βραχυκυκλώματος TEC.
