X-Meritanπαρέχει General Thermoelectric Coolers για εφαρμογές που απαιτούν μέτρια άντληση θερμότητας χωρίς συμπιεστές, ψυκτικά μέσα ή κινούμενα μέρη. Αυτή η κατηγορία καλύπτειτυπικές θερμοηλεκτρικές μονάδεςχρησιμοποιείται σε φορητά κουτιά ψύξης, μικρά ηλεκτρονικά περιβλήματα, εργαστηριακό εξοπλισμό και παρόμοιες εργασίες όπου η απλότητα και το συμπαγές μέγεθος έχουν μεγαλύτερη σημασία από τη μέγιστη απόδοση.

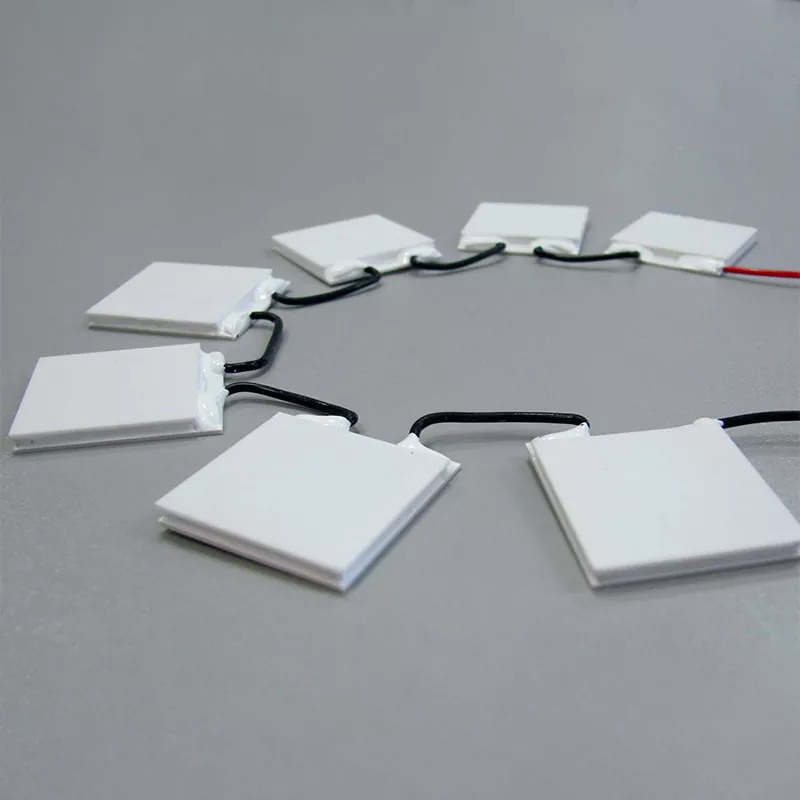

Για θερμικά φορτία πάνω από περίπου 60 W ή για εφαρμογές που χρειάζονται μεγαλύτερη διαφορά θερμοκρασίας υπό φορτίο, η σειρά θερμοηλεκτρικών ψυκτών υψηλής χωρητικότητας ταιριάζει καλύτερα. Αυτή η σελίδα εστιάζει στο εύρος γενικού σκοπού.

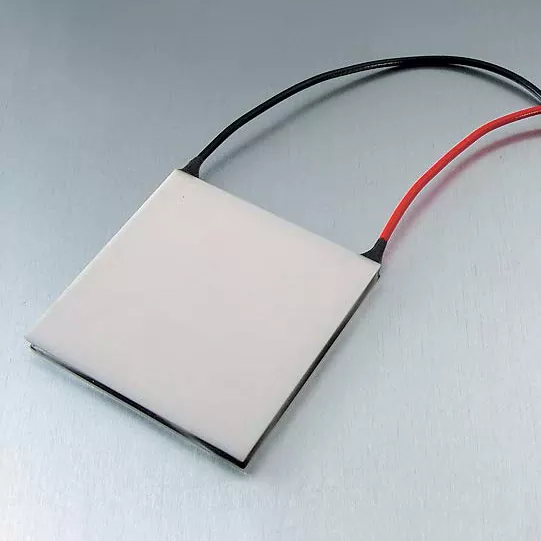

Ένας γενικός ψύκτης TE είναι μια αντλία θερμότητας στερεάς κατάστασης. Όταν το συνεχές ρεύμα διέρχεται από τη μονάδα, η μία κεραμική επιφάνεια απορροφά θερμότητα και η άλλη την απελευθερώνει. Η πλευρά απελευθέρωσης θερμότητας πρέπει να στερεωθεί σε μια ψύκτρα. Χωρίς την κατάλληλη αφαίρεση θερμότητας, η θερμοκρασία της μονάδας αυξάνεται και η απόδοση ψύξης μειώνεται γρήγορα.
Ένα πλήρες σύστημα ψύξης χρειάζεται επίσης μια πηγή συνεχούς ρεύματος και συνήθως έναν ανεμιστήρα. Όταν αυτά τα εξαρτήματα συνδυάζονται σε μια ενιαία μονάδα, γίνεται ένα θερμοηλεκτρικό συγκρότημα ψυγείου. Μπορούμε να παρέχουμε τη μονάδα μόνη της ή ως προσυναρμολογημένη μονάδα με ψύκτρα και ανεμιστήρα.
|
Παράμετρος |
Εύρος ή Επιλογές |
Σημειώσεις |
|
Μέγιστη άντληση θερμότητας (Qmax) |
5 W έως 60 W |
Μετρήθηκε στους 27°C ζεστή πλευρά, μηδενική διαφορά θερμοκρασίας |
|
Μέγιστη διαφορά θερμοκρασίας (ΔTmax) |
65 K έως 72 K |
Δεν εφαρμόζεται θερμικό φορτίο |
|
Ονομαστική τάση |
3 V έως 24 V DC |
Κοινές τιμές: 5 V, 12 V, 24 V |
|
Ονομαστικό ρεύμα |
1 Α έως 6 Α |
Εξαρτάται από τον αριθμό και το μέγεθος των σφαιριδίων ημιαγωγών |
|
Όριο θερμοκρασίας θερμής πλευράς |
Έως 100°C |
Διατίθενται υψηλότερες βαθμολογίες κατόπιν αιτήματος |
|
Κεραμικό υπόστρωμα |
Αλουμίνα (Al2O3) |
Πρότυπο για αυτή τη σειρά |
|
Επιπεδότητα επιφάνειας |
≤ 0,03 χλστ |
Επαρκές για τις περισσότερες μεθόδους τοποθέτησης |
|
Τύπος συγκόλλησης |
BiSn |
Χωρίς μόλυβδο? Επιλογή PbSn για χρήση σε υψηλές θερμοκρασίες |
|
Περιμετρική σφράγιση |
Εποξειδική |
Ανθεκτικό στην υγρασία, όχι ερμητικό |
|
Ιχνος |

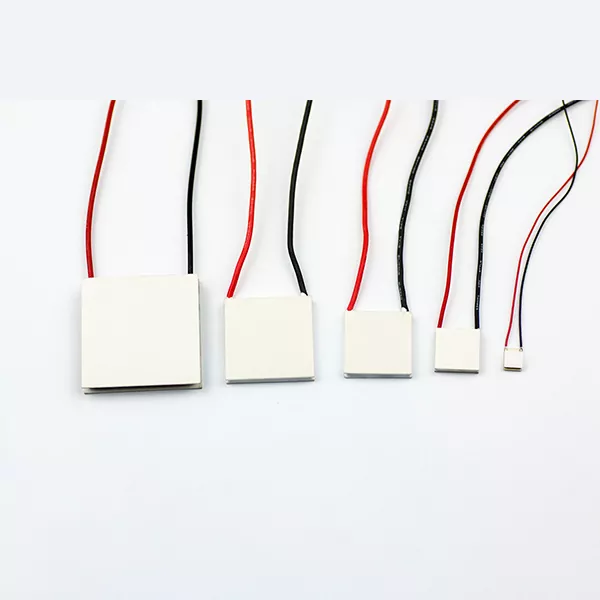

15×15 mm έως 40×40 mm |
Πάχος 3,3 mm έως 4,0 mm |
|
Μήκος σύρματος μολύβδου |
80 mm έως 200 mm |
Μόνωση PVC ή Teflon |
Όλες οι τιμές ελέγχονται κατά παρτίδες. Μια περίληψη δοκιμής μπορεί να αποσταλεί με κάθε παραγγελία.
Το Qmax δεν είναι το ίδιο με τη χρησιμοποιήσιμη ισχύ ψύξης. Το Qmax μετριέται όταν δεν υπάρχει διαφορά θερμοκρασίας μεταξύ των δύο πλευρών. Στην πραγματική λειτουργία υπάρχει πάντα διαφορά. Για παράδειγμα, μια μονάδα με ονομαστική ισχύ 30 W Qmax μπορεί να αποδίδει μόνο 14 W όταν η ψυχρή πλευρά είναι 25 K κάτω από τη θερμή πλευρά. Χρησιμοποιήστε την καμπύλη απόδοσης για το σημείο λειτουργίας σας, όχι μόνο τον αριθμό Qmax.
Όταν η εφαρμογή απαιτεί σταθερή θερμοκρασία ψυχρής πλευράς, συνδυάστε το γενικό ψυγείο TE με έναν ελεγκτή θερμοκρασίας. Ο ελεγκτής διαβάζει έναν αισθητήρα, όπως ένα θερμίστορ NTC και προσαρμόζει το ρεύμα ή την τάση στη μονάδα. Αυτός ο βρόχος ανάδρασης αντισταθμίζει τις αλλαγές στη θερμοκρασία περιβάλλοντος και στο θερμικό φορτίο.
Ένας απλός θερμοστάτης on-off είναι αρκετός για ένα φορητό ψυγείο. Ένας ελεγκτής θερμοκρασίας PID συνιστάται για εργαστηριακά στάδια, θήκες δειγμάτων ή οποιαδήποτε διαδικασία που πρέπει να διατηρεί τη θερμοκρασία εντός μιας στενής ζώνης. Μπορούμε να προτείνουμε έναν συμβατό ελεγκτή και αισθητήρα για τον συνδυασμό της μονάδας και της ψύκτρας σας.
Μέσα σε κάθε μονάδα, θερμοηλεκτρικά υλικά με βάση το τελλουρίδιο βισμούθου σχηματίζουν πολλά μικρά ζεύγη ημιαγωγών. Αυτά τα ζεύγη συνδέονται ηλεκτρικά σε σειρά και τοποθετούνται ανάμεσα σε δύο κεραμικές πλάκες. Οι πλάκες παρέχουν ηλεκτρική μόνωση και επίπεδη επιφάνεια τοποθέτησης.
Για τις περισσότερες εργασίες ψύξης γενικής χρήσης, η τυπική σύνθεση υλικού λειτουργεί καλά. Εάν το έργο σας απαιτεί αλλαγή στο βέλτιστο εύρος θερμοκρασίας λειτουργίας, μπορούμε να προσαρμόσουμε τη σύνθεση του θερμοηλεκτρικού υλικού. Αυτό είναι ασυνήθιστο για καθημερινή ψύξη, αλλά είναι διαθέσιμο για προσαρμοσμένες παραγγελίες.
Η εσωτερική συστοιχία προστατεύεται από μια λεπτή εποξειδική σφράγιση. Η τσιμούχα μπλοκάρει τη σκόνη και την ελαφριά υγρασία, αλλά δεν είναι σχεδιασμένη για συνεχή συμπύκνωση ή άμεση έκθεση στο νερό. Σε υγρά ή εξωτερικά περιβάλλοντα, χρησιμοποιήστε ένα σφραγισμένο περίβλημα ή ζητήστε πρόσθετη ενθυλάκωση.
Η X-Meritan παράγει θερμοηλεκτρικούς ψύκτες για περισσότερα από 10 χρόνια. Ο χώρος παραγωγής διατηρείται ως ένα καθαρό περιβάλλον για τη μείωση της σκόνης σε κεραμικές επιφάνειες και συγκολλήσεις. Ο αυτοματοποιημένος εξοπλισμός χειρίζεται την τοποθέτηση πέλλετ και τη συγκόλληση με επαναροή.
Κάθε παρτίδα δοκιμάζεται σε μια ειδική πλατφόρμα δοκιμών ψύκτη ημιαγωγών. Η διαδικασία δοκιμής περιλαμβάνει:
|
Δοκιμαστικό αντικείμενο |
Μέθοδος |
|
Qmax |
Θερμικός σταθμός δοκιμής, θερμή πλευρά 27°C, κενό |
|
ΔTmax |
Δοκιμή χωρίς φορτίο |
|
Ηλεκτρική αντίσταση |
Μέτρηση DC τεσσάρων καλωδίων |
|
Οπτική επιθεώρηση |
Μεγεθυντικός έλεγχος για ρωγμές, κενά και κακή ευθυγράμμιση |
|
Αντοχή μόνωσης |
500 VDC μεταξύ ακροδεκτών και κεραμικού |
Τα αρχεία παραγωγής τηρούνται για ιχνηλασιμότητα. Μπορούμε να παρέχουμε μια αναφορά παρτίδας με κάθε αποστολή. Δείγματα αξιολόγησης είναι διαθέσιμα πριν από τις παραγγελίες όγκου.
Πριν επιλέξετε ένα γενικό ψυγείο TE, επιβεβαιώστε αυτά τα σημεία:
1. Θερμικό φορτίο – Υπολογίστε τη θερμότητα που πρέπει να αφαιρεθεί. Προσθέστε ένα περιθώριο από 50% έως 100% πάνω από την αναμενόμενη τιμή.
2. Θερμοκρασία ψυχρής πλευράς – Όσο χαμηλότερη είναι η θερμοκρασία στόχος σε σχέση με το περιβάλλον, τόσο λιγότερη θερμότητα μπορεί να αντλήσει η μονάδα.
3. Τάση συνεχούς ρεύματος – 12 V είναι κοινή για φορητή χρήση, 24 V για βιομηχανικά ερμάρια, 5 V για μικρές συσκευές USB.
4. Χώρος συναρμολόγησης – Συμπεριλάβετε το πάχος της μονάδας, την ψύκτρα, τον ανεμιστήρα και το υλικό θερμικής διεπαφής στο συνολικό ύψος.
5. Περιβάλλον – Η υγρασία, η σκόνη και οι κραδασμοί επηρεάζουν τη στεγανοποίηση και τη διάρκεια ζωής.
Εάν κάποιο σημείο είναι ασαφές, στείλτε μας τις λεπτομέρειες του έργου. Θα προτείνουμε μια ενότητα και θα παρέχουμε την καμπύλη απόδοσης.
Φορητά ψυγεία και ντουλάπια κρασιού Αθόρυβες, συμπαγείς μονάδες για μικρά μονωμένα κουτιά και ψυγεία αυτοκινήτων.
Ηλεκτρονικά ντουλάπια και χειριστήρια Σημειακή ψύξη για τροφοδοτικά, θήκες μπαταριών και σφραγισμένους ελεγκτές όπου η προσθήκη αερισμού δεν είναι πρακτική.
Μικρές συσκευές Οι διανομείς νερού, οι ψύκτες ποτών και οι προσωπικές συσκευές ψύξης χρησιμοποιούν συχνά μία μονάδα με ψύκτρα και ανεμιστήρα.
Εργαστηριακά στάδια και κάτοχοι δειγμάτων Σε συνδυασμό με έναν ελεγκτή θερμοκρασίας και ένα θερμίστορ NTC, η μονάδα συγκρατεί ένα μπλοκ δείγματος σε μια σταθερή θερμοκρασία.
Όχι πάντα. Πολλοί φορητοί ψύκτες λειτουργούν τη μονάδα συνεχώς από μια πηγή DC. Η εσωτερική θερμοκρασία πέφτει έως ότου η διαρροή θερμότητας ισούται με τη θερμότητα που αντλείται. Ένας βασικός θερμοστάτης εξοικονομεί ενέργεια από την μπαταρία και αποτρέπει την υπερψύξη.
Η ζεστή και η κρύα πλευρά ανταλλάσσονται. Η μονάδα δεν είναι κατεστραμμένη εφόσον το ρεύμα και η τάση παραμένουν εντός των τιμών. Αυτή η δυνατότητα είναι χρήσιμη για συστήματα που χρειάζονται θέρμανση και ψύξη.
Η ψύκτρα πρέπει να διαχέει την αντλούμενη θερμότητα συν την ηλεκτρική ισχύ εισόδου. Ένας πρακτικός κανόνας είναι το μέγεθος της ψύκτρας για 1,5 έως 2 φορές τη μέγιστη ηλεκτρική ισχύ της μονάδας. Για μια μονάδα 12 V, 4 A (ηλεκτρική 48 W), προγραμματίστε 70 έως 100 W συνολικής απομάκρυνσης θερμότητας.
Υπάρχουν μονάδες πολλαπλών σταδίων αλλά δεν αποτελούν μέρος της γενικής σειράς. Η στοίβαξη μειώνει το χρησιμοποιήσιμο θερμικό φορτίο και προσθέτει πολυπλοκότητα. Για τις περισσότερες καθημερινές εργασίες ψύξης, μια μονάδα με καλή ψύκτρα λειτουργεί καλύτερα. Μπορούμε να συζητήσουμε επιλογές πολλαπλών σταδίων για ειδικά έργα.
Η τυπική παραγωγή χρησιμοποιεί συγκόλληση χωρίς μόλυβδο και υλικά που πληρούν τις απαιτήσεις RoHS. Η τεκμηρίωση μπορεί να παρασχεθεί με την παραγγελία.
Ναί. Μπορούμε να κατασκευάσουμε ένα συγκρότημα θερμοηλεκτρικού ψυγείου με μονάδα, ψύκτρα, ανεμιστήρα και καλωδίωση. Αυτό είναι συχνά ευκολότερο για πελάτες που προτιμούν να μην χειρίζονται μόνοι τους το υλικό θερμικής διεπαφής και την τοποθέτηση.
