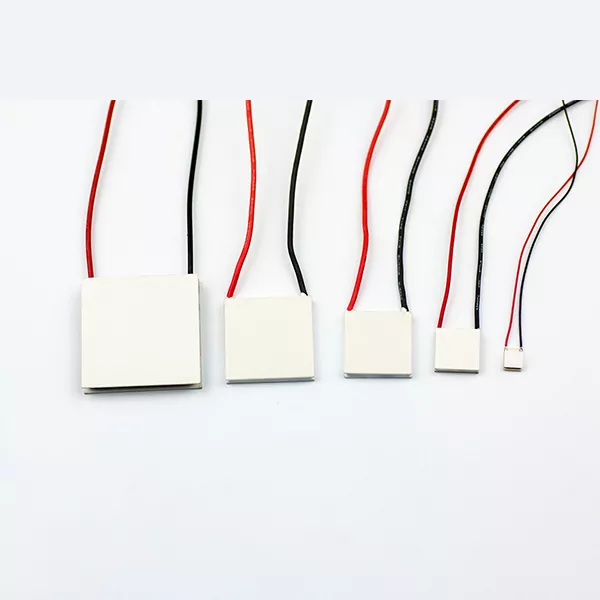

Γενικοί Ψύκτες TE με σειριακή ή παράλληλη σύνδεση για ειδικές εφαρμογές

Για εφαρμογές σε επικοινωνίες οπτικών ινών, ιατρικό εξοπλισμό, ηλεκτρονικά αυτοκινήτων, εργαστηριακά όργανα και άλλα συστήματα ακριβείας, η επιλογή της διαμόρφωσης TEC μπορεί να επηρεάσει άμεσα την απόδοση ψύξης και τη συνολική απόδοση του συστήματος. Το X-Meritan υποστηρίζει διαμορφώσεις σειρών, παράλληλων και μικτών σειρών-παράλληλων παραμέτρων, καθώς και προσαρμοσμένες λύσεις που αναπτύχθηκαν γύρω από σχέδια πελατών, δείγματα και συνθήκες εφαρμογής.

Flexible Configuration for Complex Thermal Management

Ένα θερμοηλεκτρικό σύστημα ψύξης δεν έχει πάντα λύση μιας μονάδας. Όταν η απαιτούμενη ικανότητα ψύξης αυξάνεται ή ο διαθέσιμος χώρος τροφοδοσίας και εγκατάστασης γίνει πιο απαιτητικός, μπορεί να χρειαστεί να συνεργαστούν αρκετοί ψύκτες TE.

Ο τρόπος με τον οποίο είναι διατεταγμένοι αυτοί οι ψύκτες γίνεται σημαντικό μέρος του σχεδιασμού του συστήματος.

Οι ψύκτες X-Meritan General TE με σειριακή ή παράλληλη σύνδεση για ειδικές εφαρμογές μπορούν να διαμορφωθούν σε σειρά ή παράλληλα, επιτρέποντας στους μηχανικούς να επιλέξουν μια κατάλληλη διάταξη σύμφωνα με την απαιτούμενη απόδοση μεταφοράς θερμότητας, τις συνθήκες ροής, την πτώση πίεσης και τη χωρητικότητα του συστήματος. Για εφαρμογές με πιο περίπλοκες απαιτήσεις, μπορεί επίσης να ληφθεί υπόψη μια μικτή διαμόρφωση.

Αντί να αντιμετωπίζει τη μονάδα TEC ως μεμονωμένο εξάρτημα, το X-Meritan εξετάζει τον τρόπο λειτουργίας του ψυγείου εντός του πλήρους συστήματος διαχείρισης θερμότητας.

Σειρά ή παράλληλη: Ποια διαμόρφωση είναι πιο κατάλληλη;

Η διαφορά μεταξύ σειριακής και παράλληλης διαμόρφωσης σχετίζεται κυρίως με τον τρόπο με τον οποίο το σύστημα ψύξης χειρίζεται τη ροή και κατανέμει το θερμικό φορτίο.

Διαμόρφωση σειράς

Με σειριακή διάταξη, το ψυκτικό μέσο περνά από τους ψύκτες TE το ένα μετά το άλλο. Αυτό δημιουργεί μια σχετικά συγκεντρωμένη διαδρομή ροής και μπορεί να παρέχει υψηλότερη ταχύτητα ροής μέσω των καναλιών ψύξης.

Αυτή η διαμόρφωση μπορεί να είναι χρήσιμη όταν η εφαρμογή έχει ελεγχόμενη ταχύτητα ροής και απαιτεί αποτελεσματική μεταφορά θερμότητας σε ένα συμπαγές σύστημα. Η συνεχής διαδρομή ροής κάνει επίσης την κατανομή της ροής σχετικά απλή.

Η αντιστάθμιση είναι πτώση πίεσης. Καθώς περισσότεροι ψύκτες συνδέονται με τη σειρά, η συνολική αντίσταση ροής αυξάνεται. Για συστήματα που απαιτούν υψηλό ρυθμό ροής, αυτό μπορεί να οδηγήσει σε μεγαλύτερες απαιτήσεις άντλησης και μεγαλύτερη κατανάλωση ενέργειας.

Παράλληλη διαμόρφωση

Σε μια παράλληλη διάταξη, η ροή διαιρείται σε πολλαπλούς ψύκτες TE αντί να διέρχεται από κάθε ψυγείο διαδοχικά.

Αυτό μειώνει τη διαδρομή ροής κάθε κλάδου και μπορεί να βοηθήσει στη μείωση της συνολικής πτώσης πίεσης. Κάνει την παράλληλη διαμόρφωση ιδιαίτερα χρήσιμη όταν το σύστημα απαιτεί μεγαλύτερο ρυθμό ροής ή όταν η μείωση της ενέργειας άντλησης αποτελεί σημαντικό παράγοντα.

Η κύρια πρόκληση είναι η κατανομή της ροής. Εάν οι κλάδοι δεν έχουν σχεδιαστεί σωστά, διαφορετικοί ψύκτες ενδέχεται να λάβουν διαφορετικούς ρυθμούς ροής, οι οποίοι μπορεί να επηρεάσουν τη συνέπεια της θερμικής απόδοσης.

Για το λόγο αυτό, η επιλογή μεταξύ σειράς και παράλληλων δεν πρέπει να βασίζεται μόνο στην ικανότητα ψύξης. Πρέπει επίσης να ληφθούν υπόψη οι υδραυλικές συνθήκες και ο πλήρης σχεδιασμός του συστήματος.

Σύγκριση ψύκτη σειράς έναντι παράλληλης TE

Εφαρμογές

Σε εξοπλισμό επικοινωνίας οπτικών ινών, οι ψύκτες μας General TE με σειριακή ή παράλληλη σύνδεση για ειδικές εφαρμογές μπορούν να χρησιμοποιηθούν όπου η σταθερότητα θερμοκρασίας είναι σημαντική για οπτικά εξαρτήματα και συσκευές που σχετίζονται με λέιζερ. Σε αυτά τα συστήματα, οι συμπαγείς διαστάσεις και ο ακριβής θερμικός έλεγχος είναι συχνά πιο σημαντικά από τη συμβατική ικανότητα ψύξης.

Για ιατρικό και βιομηχανικό εξοπλισμό, η ψύξη TEC μπορεί να παρέχει τοπικό έλεγχο θερμοκρασίας για ευαίσθητα στη θερμοκρασία εξαρτήματα και όργανα ακριβείας. Η δυνατότητα προσαρμογής της διαμόρφωσης είναι ιδιαίτερα χρήσιμη όταν ο διαθέσιμος χώρος εγκατάστασης είναι περιορισμένος.

Η ίδια αρχή ισχύει για τα ηλεκτρονικά αυτοκινήτων και τον εξοπλισμό που σχετίζεται με το LiDAR, όπου τα ηλεκτρονικά και οπτικά εξαρτήματα μπορεί να χρειάζονται σταθερές θερμοκρασίες λειτουργίας σε ένα συμπαγές σύστημα. Για εργαστηριακό και ερευνητικό εξοπλισμό, η τεχνολογία TEC προσφέρει μια άλλη πρακτική προσέγγιση στην ελεγχόμενη και τοπική διαχείριση θερμοκρασίας.

Προσαρμοσμένες Σειρά-Παράλληλες Λύσεις TEC

Ορισμένα συστήματα διαχείρισης θερμότητας δεν μπορούν να αντιμετωπιστούν σωστά με μια τυπική μονάδα TEC.

Το X-Meritan μπορεί να λειτουργήσει από σχέδια πελατών, δείγματα ή προδιαγραφές εφαρμογών για να αξιολογήσει την απαιτούμενη διαμόρφωση του ψυγείου TE. Ανάλογα με το έργο, η λύση μπορεί να χρησιμοποιεί μια διάταξη σε σειρά, μια παράλληλη διάταξη ή συνδυασμό και των δύο.

Κατά το στάδιο ανάπτυξης, παράγοντες όπως η ικανότητα ψύξης, οι συνθήκες λειτουργίας, οι διαστάσεις της μονάδας, οι απαιτήσεις ροής και οι περιορισμοί εγκατάστασης μπορούν να ληφθούν υπόψη μαζί. Αφού επιβεβαιωθεί η διαμόρφωση, μπορούν να παραχθούν δείγματα για αξιολόγηση από τον πελάτη προτού προχωρήσουν στην παραγωγή όγκου.

Αυτή η προσέγγιση είναι ιδιαίτερα κατάλληλη για έργα OEM και κατασκευαστές εξοπλισμού που αναπτύσσουν εξειδικευμένα συστήματα διαχείρισης θερμότητας.

Συχνές Ερωτήσεις

Ποια είναι η διαφορά μεταξύ μιας σειράς και παράλληλης διαμόρφωσης ψυγείου TE;

Μια διαμόρφωση σειράς στέλνει το ψυκτικό μέσο μέσω πολλαπλών ψυκτών TE διαδοχικά, ενώ μια παράλληλη διαμόρφωση διαιρεί τη ροή μεταξύ διαφορετικών ψυκτών. Οι σειριακές διατάξεις μπορούν να παρέχουν μια πιο συγκεντρωμένη διαδρομή ροής αλλά μπορεί να προκαλέσουν μεγαλύτερη πτώση πίεσης. Οι παράλληλες διατάξεις γενικά μειώνουν την αντίσταση ροής αλλά απαιτούν σωστή εξισορρόπηση ροής.

Πότε πρέπει να χρησιμοποιήσω μια μικτή παράλληλη διαμόρφωση σειράς;

Μια μικτή διαμόρφωση μπορεί να ληφθεί υπόψη όταν το σύστημα χρειάζεται να εξισορροπήσει την απόδοση μεταφοράς θερμότητας, τον ρυθμό ροής και την πτώση πίεσης. Συνδυάζοντας παράλληλα και σειριακά τμήματα, το συνολικό σύστημα ψύξης μπορεί να προσαρμοστεί με μεγαλύτερη ακρίβεια σε πολύπλοκες συνθήκες λειτουργίας.

Μπορεί το X-Meritan να προσαρμόσει τους ψύκτες TE σύμφωνα με σχέδια ή δείγματα;

Ναί. Το X-Meritan μπορεί να αναπτύξει διαμορφώσεις ψύκτη TE με βάση τα σχέδια πελατών, τα δείγματα και τις απαιτήσεις εφαρμογών, συμπεριλαμβανομένων έργων που απαιτούν συγκεκριμένες διαστάσεις ή παράλληλες ρυθμίσεις σε σειρά.

Ποιες πληροφορίες χρειάζονται για την επιλογή διαμόρφωσης TEC;

Οι απαιτήσεις ψύξης, η θερμοκρασία λειτουργίας, η απαιτούμενη διαφορά θερμοκρασίας, η τάση, το ρεύμα, οι συνθήκες ροής, ο χώρος εγκατάστασης και οι συνθήκες απαγωγής θερμότητας είναι χρήσιμα σημεία εκκίνησης. Οι πιο λεπτομερείς πληροφορίες εφαρμογής επιτρέπουν στο X-Meritan να αξιολογήσει τη διαμόρφωση με μεγαλύτερη ακρίβεια.

Είναι αυτοί οι ψύκτες TE κατάλληλοι για εξοπλισμό οπτικών επικοινωνιών;

Ναί. Η θερμοηλεκτρική ψύξη είναι κατάλληλη για εφαρμογές που απαιτούν εντοπισμένο και σταθερό έλεγχο θερμοκρασίας οπτικών και ηλεκτρονικών εξαρτημάτων. Οι λύσεις της X-Meritan μπορούν να προσαρμοστούν σε συγκεκριμένες απαιτήσεις χώρου και θερμότητας.
