Προσαρμοσμένοι θερμοηλεκτρικοί ψύκτες πολλαπλών σταδίων για έλεγχο ακριβείας θερμοκρασίας

Οι θερμοηλεκτρικοί ψύκτες πολλαπλών σταδίων είναι μονάδες ψύξης στερεάς κατάστασης που αναπτύχθηκαν για εφαρμογές που απαιτούν μεγαλύτερη διαφορά θερμοκρασίας από ό,τι μπορούν να παρέχουν οι συμβατικοί θερμοηλεκτρικοί ψύκτες ενός σταδίου. Με το συνδυασμόπολλαπλά θερμοηλεκτρικά στάδιασε μία μονάδα, το σύστημα ψύξης μπορεί να επιτύχει βαθύτερη ψύξη σε μια συμπαγή δομή.

X-Meritanαναπτύσσει και κατασκευάζει θερμοηλεκτρικούς ψύκτες πολλαπλών σταδίων για ανιχνευτές υπερύθρων, οπτικό εξοπλισμό, ιατρικά όργανα, εργαστηριακά συστήματα και άλλες εφαρμογές θερμικής διαχείρισης ακριβείας. Μπορούν να ληφθούν υπόψη διαφορετικές διαμορφώσεις σταδίου, ηλεκτρικές παράμετροι και μηχανικές διαστάσεις ανάλογα με την απαιτούμενη θερμοκρασία ψύξης, το θερμικό φορτίο και τον διαθέσιμο χώρο εγκατάστασης.

Για αγοραστές που αναζητούν έναν κατασκευαστή ή προμηθευτή θερμοηλεκτρικού ψύκτη πολλαπλών σταδίων στην Κίνα, το X-Meritan παρέχει επιλογή προϊόντων, τεχνική επικοινωνία και προσαρμοσμένες λύσεις θερμοηλεκτρικής ψύξης τόσο για έργα ανάπτυξης όσο και για απαιτήσεις όγκου.

Θερμοηλεκτρικοί ψύκτες μονοβάθμιας έναντι πολλαπλών σταδίων

Ο κύριος λόγος για την επιλογή ενός σχεδίου πολλαπλών σταδίων είναι η απαιτούμενη διαφορά θερμοκρασίας.

Μια διαμόρφωση πολλαπλών σταδίων δεν είναι απλώς ένα μεγαλύτερο συμβατικό TEC. Κάθε επιπλέον στάδιο αλλάζει τη θερμική αντίσταση, τις ηλεκτρικές απαιτήσεις και τη σχέση μεταφοράς θερμότητας της μονάδας. Επομένως, η τελική διαμόρφωση πρέπει να επιλεγεί σύμφωνα με το πραγματικό θερμικό φορτίο και τη θερμοκρασία στόχου και όχι μόνο με τον αριθμό σταδίων.

Γιατί να επιλέξετε ένα TEC πολλαπλών σταδίων;

Για εξοπλισμό ακριβείας, το πλεονέκτημα ενός θερμοηλεκτρικού ψυγείου πολλαπλών σταδίων δεν είναι απλώς η επίτευξη χαμηλότερης θερμοκρασίας. Ο σχεδιασμός μπορεί να παρέχει βαθύτερη ψύξη σε μια συμπαγή συσκευασία στερεάς κατάστασης, καθιστώντας την χρήσιμη όπου τα συμβατικά συστήματα ψύξης είναι πολύ μεγάλα ή μηχανικά πολύπλοκα.

Τα βασικά οφέλη περιλαμβάνουν:

● Διαφορική υψηλότερης θερμοκρασίας — Πολλά στάδια μπορούν να επιτύχουν βαθύτερη ψύξη από τα συμβατικά TEC ενός σταδίου.

● Συμπαγής δομή στερεάς κατάστασης — Δεν απαιτείται συμπιεστής, ψυκτικό ή κινούμενα μέρη.

● Ακριβής έλεγχος θερμοκρασίας — Η έξοδος ψύξης μπορεί να ελεγχθεί ρυθμίζοντας την ηλεκτρική είσοδο.

● Χαμηλοί κραδασμοί — Η απουσία κινούμενων μηχανικών εξαρτημάτων είναι χρήσιμη για ευαίσθητο οπτικό εξοπλισμό και εξοπλισμό ανίχνευσης.

● Ευέλικτη διαμόρφωση — Ο αριθμός σταδίου, οι διαστάσεις και οι ηλεκτρικές παράμετροι μπορούν να προσαρμοστούν για συγκεκριμένες απαιτήσεις εξοπλισμού.

Εφαρμογές

Επιλογή Θερμοηλεκτρικού Ψύκτη πολλαπλών σταδίων

Η επιλογή του σωστού θερμοηλεκτρικού ψύκτη πολλαπλών σταδίων απαιτεί περισσότερα από τον καθορισμό της επιθυμητής χαμηλής θερμοκρασίας. Η μονάδα ψύξης θα πρέπει να αξιολογηθεί μαζί με το πλήρες θερμικό σύστημα.

Οι σημαντικοί παράγοντες επιλογής περιλαμβάνουν:

Στόχος θερμοκρασίας ψυχρής πλευράς: Καθορίζει εάν είναι κατάλληλη η διαμόρφωση ενός σταδίου ή πολλαπλών σταδίων.

Θερμικό φορτίο: Η απαιτούμενη ικανότητα ψύξης εξαρτάται από τη θερμότητα που παράγεται από το ψυχόμενο εξάρτημα καθώς και από την εξωτερική διαρροή θερμότητας.

Θερμοκρασία θερμής πλευράς: Μια υψηλή θερμοκρασία θερμής πλευράς μειώνει τη διαθέσιμη διαφορά θερμοκρασίας και αυξάνει τη σημασία της απαγωγής θερμότητας.

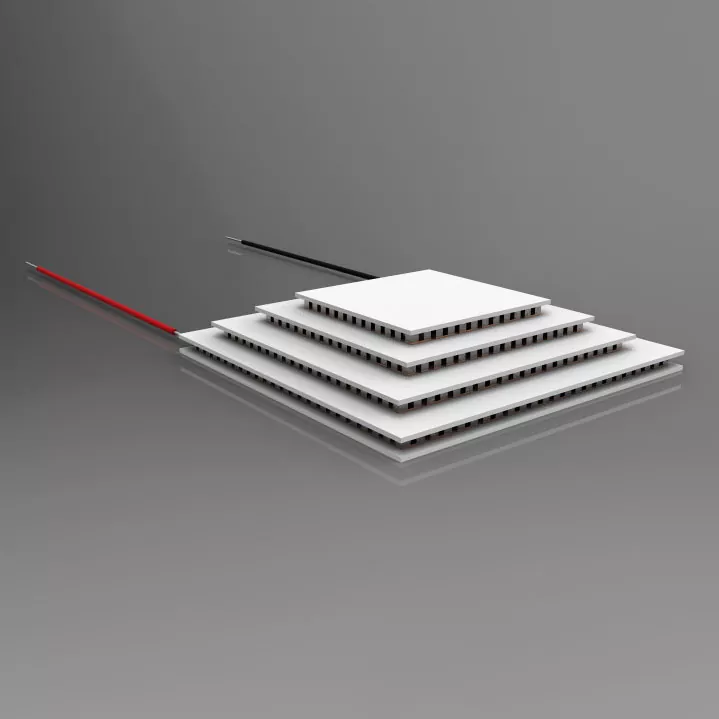

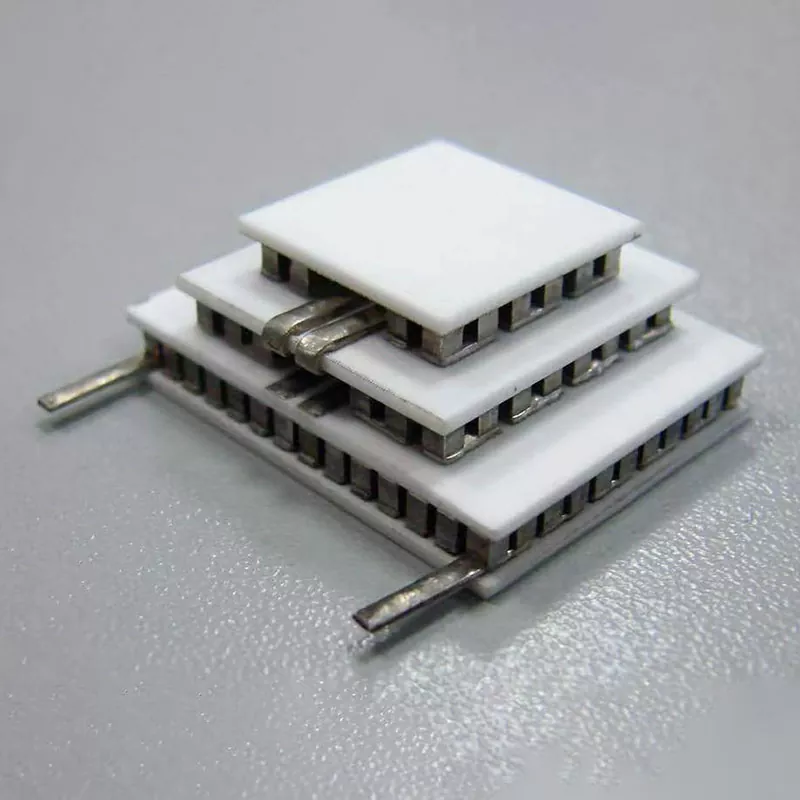

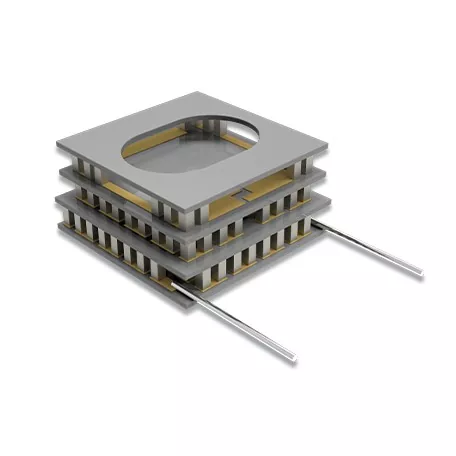

Αριθμός σταδίων: Οι διαμορφώσεις δύο σταδίων, τριών και τεσσάρων σταδίων παρέχουν διαφορετικές ισορροπίες μεταξύ της διαφοράς θερμοκρασίας, της ικανότητας ψύξης και της κατανάλωσης ενέργειας.

Διαστάσεις μονάδας: Το TEC πρέπει να ταιριάζει στον διαθέσιμο χώρο εγκατάστασης και να ταιριάζει με τη θερμική διεπαφή του εξοπλισμού.

Για έργα OEM, η παροχή της θερμοκρασίας στόχου, του θερμικού φορτίου, της θερμοκρασίας θερμής πλευράς και των διαθέσιμων διαστάσεων μπορεί να βοηθήσει το X-Meritan να προτείνει μια πιο κατάλληλη διαμόρφωση.

FAQ

Τι είναι ένα θερμοηλεκτρικό ψυγείο πολλαπλών σταδίων;

Ένα θερμοηλεκτρικό ψυγείο πολλαπλών σταδίων είναι μια μονάδα TEC που αποτελείται από δύο ή περισσότερες θερμοηλεκτρικές βαθμίδες στοιβαγμένες μεταξύ τους για να επιτευχθεί υψηλότερη διαφορά θερμοκρασίας από μια συμβατική μονάδα μονοβάθμιας.

Πότε πρέπει να χρησιμοποιήσω ένα TEC πολλαπλών σταδίων αντί για ένα TEC ενός σταδίου;

Ένα πολυβάθμιο TEC θεωρείται γενικά όταν η απαιτούμενη διαφορά θερμοκρασίας υπερβαίνει την πρακτική ικανότητα μιας μονάδας μονοβάθμιας, ιδιαίτερα σε εφαρμογές ψύξης συμπαγούς ακριβείας.

Πόσα στάδια μπορεί να έχει ένα θερμοηλεκτρικό ψυγείο;

Τα πολυβάθμια TEC μπορούν να σχεδιαστούν με διαφορετικούς αριθμούς σταδίων ανάλογα με την εφαρμογή. Οι διαμορφώσεις δύο σταδίων και τριών σταδίων είναι κοινές σε απαιτητικές εφαρμογές ψύξης, ενώ οι δομές υψηλότερων σταδίων μπορούν να αναπτυχθούν για εξειδικευμένες απαιτήσεις.

Μπορεί το X-Meritan να προσαρμόσει τους θερμοηλεκτρικούς ψύκτες πολλαπλών σταδίων;

Ναί. Η προσαρμογή μπορεί να συζητηθεί σύμφωνα με τις απαιτούμενες διαστάσεις, τη διαμόρφωση του σταδίου, τα ηλεκτρικά χαρακτηριστικά και τις απαιτήσεις θερμικής απόδοσης.

Πώς μπορώ να λάβω μια προσφορά για ένα θερμοηλεκτρικό ψυγείο πολλαπλών σταδίων;

Στείλτε την απαιτούμενη θερμοκρασία ψύξης, θερμικό φορτίο, συνθήκες θερμής πλευράς, διαστάσεις ή ένα υπάρχον μοντέλο TEC. Το X-Meritan μπορεί να χρησιμοποιήσει αυτές τις πληροφορίες για να επιβεβαιώσει μια κατάλληλη διαμόρφωση και να παράσχει μια προσφορά.
