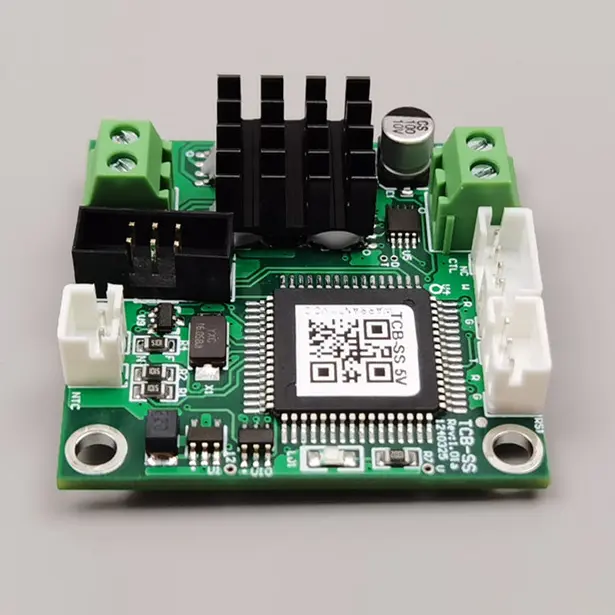

Ελεγκτής θερμοκρασίας TCB-SA για Micro TEC

Η X-Meritan παρέχει τον συμπαγή ελεγκτή θερμοκρασίας TCB-SA για Micro TEC για να καλύψει τις αυστηρές ανάγκες ψύξης της συσκευασίας φωτονικών και μικροηλεκτρονικών. Χτισμένη γύρω από ένα υψηλής ποιότητας αποκλειστικό IC διαχείρισης TEC, αυτή η πλακέτα παρέχει ρεύμα που οδηγείται από συνεχές ρεύμα και όχι διακοπτόμενους παλμούς, δημιουργώντας ένα θερμικό περιβάλλον εντελώς χωρίς κυματισμούς. Σχεδιασμένο να διασυνδέεται εγγενώς με θερμίστορ 10kΩ NTC, το TCB-SA διατηρεί τις θερμοκρασίες-στόχους με ακρίβεια 0,01℃ σε ένα ευρύ φάσμα ελέγχου από −20℃ έως +100℃.

Επιλύθηκαν οι προκλήσεις θερμικού ελέγχου

Οι παραδοσιακοί ελεγκτές PWM (Pulse Width Modulation) εισάγουν επιθετική μεταγωγή τάσης που προκαλεί κόπωση θερμικού κύκλου, ηλεκτρικό θόρυβο και μικρορωγμές σε εξαιρετικά μικρά στοιχεία TEC. Ο ελεγκτής θερμοκρασίας TCB-SA για Micro TEC υιοθετεί μια θεμελιωδώς διαφορετική προσέγγιση μηχανικής για την προστασία των ευαίσθητων μικροψυκτών ενώ ταυτόχρονα κλειδώνει τη σταθερότητα κάτω από τους βαθμούς:

Συνεχής παροχή ρεύματος συνεχούς ρεύματος: Παρέχει καθαρή, συνεχή ισχύ στο micro-TEC. Αυτό εξομαλύνει τις θερμικές κλίσεις, εξαλείφει τον θόρυβο υψηλής συχνότητας σε ευαίσθητους οπτικούς ανιχνευτές και επεκτείνει δραματικά τη διάρκεια ζωής του TEC.

Βελτιστοποίηση μικροθερμικής μάζας: Οι ενσωματωμένοι αλγόριθμοι PID είναι ρητά συντονισμένοι για γρήγορη θερμική απόκριση σε μικροσκοπικά θερμικά φορτία, αποτρέποντας σοβαρές υπερβάσεις θερμοκρασίας κατά τη διάρκεια γρήγορων ράμπων σημείου ρύθμισης.

Αποδεδειγμένη αξιοπιστία βαθμού λέιζερ: Δοκιμασμένο πεδίου σε οπτικούς πομποδέκτες υψηλής πυκνότητας και βιομηχανικές διόδους λέιζερ, διατηρώντας σταθερή βαθμονόμηση σε εκατομμύρια ώρες λειτουργίας.

Αποτύπωμα χαμηλού προφίλ: Ένας συμπαγής παράγοντας μορφής επιτρέπει την άμεση τοποθέτηση δίπλα σε οπτικά υποσυστήματα, ελαχιστοποιώντας το μήκος του καλωδίου σήματος και τις καθυστερήσεις βρόχου αισθητήρα.

Τεχνικές Προδιαγραφές

Εφαρμογές στοχοθέτησης

• Σταθεροποίηση διόδων λέιζερ Αποτρέπει τη μετατόπιση μήκους κύματος και τις διακυμάνσεις της οπτικής ισχύος σε λέιζερ ινών, λέιζερ αντλιών και διόδους λέιζερ με ανίχνευση αερίου.

• Οπτικοί αισθητήρες υψηλής ακρίβειας Σταθεροποιεί συστοιχίες φωτοδιόδων, φασματόμετρα και APD για την ελαχιστοποίηση του σκοτεινού ρεύματος και του θερμικού θορύβου σε οπτικά περιβάλλοντα χαμηλού σήματος.

• Ημιαγωγοί και κβαντική έρευνα Παρέχει μικροκλίμακα ψύξη κηλίδων μέσα σε εξαρτήματα εργαστηριακών δοκιμών περιορισμένου χώρου που απαιτούν ακρίβεια κάτω του βαθμού.

Κατασκευαστικό πλεονέκτημα

Εξειδικευμένη εσωτερική κατασκευή: Η άμεση επίβλεψη από την τοποθέτηση εξαρτημάτων SMT έως την τελική θερμική δοκιμή εγγυάται τη συνέπεια από μονάδα σε μονάδα.

Υποστήριξη Τεχνολογίας Εφαρμογών: Η ομάδα μας βοηθά άμεσα με τη μοντελοποίηση θερμικού βρόχου, τη βελτιστοποίηση τοποθέτησης αισθητήρων και τον προσαρμοσμένο προγραμματισμό σημείων ρύθμισης.

Αρχιτεκτονική υψηλής απόδοσης: Παρέχει πάνω από 90% απόδοση μετατροπής ισχύος, ελαχιστοποιώντας την παραγωγή θερμότητας εσωτερικής πλακέτας μέσα σε σφραγισμένα περιβλήματα πελατών.

Συχνές Ερωτήσεις

Γιατί είναι κρίσιμη η συνεχής παροχή ισχύος για τα micro TEC σε σύγκριση με την τυπική μεταγωγή PWM;

Τα TEC μικροκλίμακας έχουν εξαιρετικά λεπτές διατομές στοιχείων. Η ισχύς PWM κυκλώνει γρήγορα τα ζεύγη ημιαγωγών μεταξύ ζεστού και κρύου, προκαλώντας πίεση αναντιστοιχίας CTE (Συντελεστής Θερμικής Διαστολής) που υποβαθμίζει τις διασταυρώσεις με την πάροδο του χρόνου. Η συνεχής κίνηση συνεχούς ρεύματος του TCB-SA εξαλείφει εντελώς τη μηχανική κόπωση από το ποδήλατο.

Μπορεί ο ελεγκτής θερμοκρασίας TCB-SA για Micro TEC να προρυθμιστεί για ένα συγκεκριμένο σημείο ρύθμισης πριν από την αποστολή;

Ναί. Ενώ ο προεπιλεγμένος εργοστασιακός στόχος είναι 25℃, το X-Meritan μπορεί να αναβοσβήνει προσαρμοσμένα προεπιλεγμένα σημεία ρύθμισης θερμοκρασίας στο υλικολογισμικό κατά την παραγωγή σύμφωνα με τις απαιτήσεις του οπτικού πακέτου σας.

Ποιος αισθητήρας θερμοκρασίας λειτουργεί καλύτερα με αυτήν την πλακέτα;

Η πλακέτα είναι εργοστασιακά βαθμονομημένη για τυπικά θερμίστορ 10kΩ NTC (Β-τιμή=3950), τα οποία προσφέρουν ταχεία θερμική απόκριση και υψηλή ευαισθησία στην περιοχή ελέγχου -20∘C έως +100∘C.

Αυτός ο ελεγκτής υποστηρίζει αμφίδρομη θέρμανση και ψύξη;

Ναί. Το εξειδικευμένο IC οδηγού διαχειρίζεται εγγενώς την τρέχουσα κατεύθυνση για να παρέχει ενεργή ψύξη και θέρμανση, διατηρώντας τη σταθερότητα του σημείου ρύθμισης εντός ±0,01∘C ανεξάρτητα από τις μεταβολές της θερμοκρασίας περιβάλλοντος.
