Ελεγκτής θερμοκρασίας ATC-M1 με PID μικρού κύκλου

Η X-Meritan αναπτύσσει θερμοηλεκτρικά υλικά, ψύκτες, εξαρτήματα NTC και ελεγκτές θερμοκρασίας για τη θερμική διαχείριση ημιαγωγών. Ο ελεγκτής θερμοκρασίας ATC-M1 με PID μικρού κύκλου συνδυάζει μια συμπαγή πλακέτα 34 mm x 20 mm με έλεγχο PID μικρού κύκλου, ανάδραση θερμοκρασίας 10K NTC και έλεγχο εξόδου TEC για μικροαντικείμενα με χαμηλή θερμική αδράνεια. Λειτουργεί σε 3,0V–5,0V DC, υποστηρίζει προεπιλεγμένο εύρος θερμοκρασίας +10 έως +40 βαθμούς C και έχει εργοστασιακά προεπιλεγμένη θερμοκρασία 25 βαθμών C. Η θερμοκρασία μπορεί να ρυθμιστεί μέσω ποτενσιόμετρου W9 ή αναλογικής εισόδου, με καθορισμένη σταθερότητα ελέγχου θερμοκρασίας 0,001 βαθμούς C.

Βασικά Χαρακτηριστικά

Έλεγχος PID μικρού κύκλου

Ο ελεγκτής θερμοκρασίας ATC-M1 με PID μικρού κύκλου χρησιμοποιεί μια προσέγγιση ανάδρασης PID μικρού κύκλου σχεδιασμένη για μικροαντικείμενα με χαμηλή θερμική αδράνεια. Οι συχνές διορθωτικές ενέργειες βοηθούν τον ελεγκτή να ανταποκρίνεται σε αλλαγές στη θερμική κατάσταση του ελεγχόμενου αντικειμένου χωρίς να βασίζεται στη μεγαλύτερη θερμική απόκριση που σχετίζεται με τα συμβατικά συστήματα.

Συμπαγής Δομή σανίδας

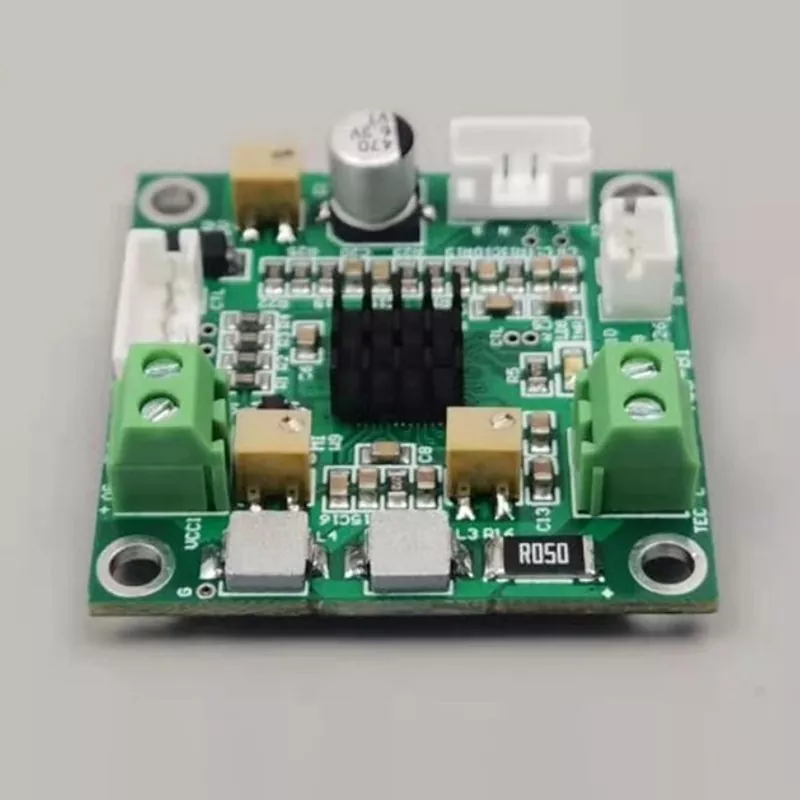

Με διαστάσεις μόνο 34 mm x 20 mm και συνολικό ύψος 15,5 mm, το ATC-M1 είναι κατάλληλο για συμπαγή συγκροτήματα θερμικού ελέγχου. Ο μικρός παράγοντας μορφής του είναι ιδιαίτερα σχετικός με μικροσκοπικές οπτικές, αισθητήριες και ηλεκτρονικές δομές όπου ο διαθέσιμος εσωτερικός χώρος είναι περιορισμένος.

Έλεγχος εξόδου TEC

Ο ελεγκτής έχει σχεδιαστεί για να λειτουργεί με θερμοηλεκτρικά εξαρτήματα ψύξης. Το μέγιστο ρεύμα TEC του είναι 2,5A, ενώ η μέγιστη τάση TEC είναι 4,3V σε τροφοδοσία 5V ή 2,5V σε τροφοδοσία 3,3V. Αυτά τα καθορισμένα όρια παρέχουν μια σαφή βάση για την αντιστοίχιση του ελεγκτή με το σχετικό σύστημα TEC.

Ανατροφοδότηση θερμοκρασίας

Ένας αισθητήρας 10K NTC χρησιμοποιείται για μέτρηση θερμοκρασίας και ανάδραση. Η καθορισμένη σταθερότητα ελέγχου θερμοκρασίας είναι 0,001 βαθμοί C, παρέχοντας την ακρίβεια που απαιτείται για εφαρμογές όπου μικρές διακυμάνσεις θερμοκρασίας μπορούν να επηρεάσουν την κατάσταση λειτουργίας των ευαίσθητων στη θερμοκρασία εξαρτημάτων.

Τεχνικά Στοιχεία

Σύγκριση σχεδίου

Περιοχές Εφαρμογής

1. Photonics: Το X-Meritan προσδιορίζει εφαρμογές φωτονικής, συμπεριλαμβανομένης της ψύξης ανιχνευτή. Η συμπαγής δομή του ελεγκτή και η λειτουργία ανάδρασης θερμοκρασίας παρέχουν ένα κατάλληλο στοιχείο ελέγχου για μικρά θερμοηλεκτρικά συγκροτήματα ψύξης.

2. Τηλεπικοινωνίες: Η γκάμα εφαρμογών της εταιρείας περιλαμβάνει θερμική σταθεροποίηση και ψύξη εξαρτημάτων τηλεπικοινωνιών. Η ακριβής ρύθμιση της θερμοκρασίας μπορεί να ενσωματωθεί σε συμπαγείς αρχιτεκτονικές διαχείρισης θερμότητας.

3. Ιατρικός εξοπλισμός: Το X-Meritan παραθέτει ενισχυτές PCR και εφαρμογές που σχετίζονται με τη θερμοκρασία στην ιατρική. Ο έλεγχος θερμοκρασίας είναι ένα σημαντικό μέρος των συστημάτων όπου οι συνθήκες λειτουργίας εξαρτώνται από ελεγχόμενα θερμικά περιβάλλοντα.

4. Aerospace Sensing: Οι αεροδιαστημικές εφαρμογές της εταιρείας περιλαμβάνουν αισθητήρες ανίχνευσης πάγου, αισθητήρες ροής θερμότητας και αισθητήρες υπερύθρων. Τα συμπαγή εξαρτήματα θερμικού ελέγχου μπορούν να αποτελούν μέρος των ευαίσθητων στη θερμοκρασία συστημάτων ανίχνευσης.

5. Ηλεκτρονικά Αυτοκινήτων: Το X-Meritan προσδιορίζει επίσης τη θερμική σταθεροποίηση για LiDAR, AR και ανιχνευτές, επεκτείνοντας τη συνάφεια του συμπαγούς θερμοηλεκτρικού ελέγχου σε εφαρμογές αυτοκινητοβιομηχανίας και ηλεκτρονικών ανίχνευσης. Ο ελεγκτής θερμοκρασίας ATC-M1 με PID μικρού κύκλου μπορεί να ληφθεί υπόψη για συμπαγείς αρχιτεκτονικές διαχείρισης θερμότητας όπου το ελεγχόμενο αντικείμενο έχει μικρή θερμική μάζα.

Ενοποίηση συστήματος

1. Ηλεκτρικά όρια TEC: Ο ελεγκτής θερμοκρασίας ATC-M1 με PID μικρού κύκλου λειτουργεί εντός των καθορισμένων τιμών μέγιστης τάσης και ρεύματος.

2. Ανάδραση θερμοκρασίας: Η είσοδος 10K NTC παρέχει τη διαδρομή ανάδρασης θερμοκρασίας για το σύστημα ελέγχου.

3. Εύρος θερμοκρασίας: Το προεπιλεγμένο εύρος ελέγχου θερμοκρασίας είναι +10 έως +40 βαθμοί C, με προεπιλεγμένη εργοστασιακή θερμοκρασία 25 βαθμούς C.

4. Ρυθμίσεις εξόδου: Η εργοστασιακά προεπιλεγμένη μέγιστη τάση εξόδου είναι 2,0 V, ενώ το προεπιλεγμένο εργοστασιακό μέγιστο ρεύμα εξόδου είναι 1,0 A.

5. Μέθοδος προσαρμογής: Η ρύθμιση της θερμοκρασίας μπορεί να πραγματοποιηθεί μέσω του ποτενσιόμετρου W9 και υποστηρίζεται επίσης η αναλογική είσοδος θερμοκρασίας.

6. Διαμόρφωση προϊόντος: Για εφαρμογές που απαιτούν διαφορετική διαμόρφωση, το X-Meritan δηλώνει ότι τα προϊόντα μπορούν να παραχθούν σύμφωνα με σχέδια ή δείγματα. Η διαδικασία εξυπηρέτησης περιλαμβάνει επικοινωνία σε αρχικό στάδιο, επιβεβαίωση δειγμάτων και παραγωγή μετά την επιβεβαίωση.
