Περίληψη
Η συμπαγής, τοπική διαχείριση θερμοκρασίας έχει γίνει μια καθοριστική απαίτηση σε εξοπλισμό οπτικού, ιατρικού, αυτοκινήτου και έρευνας. Αυτή η επισκόπηση μηχανικής εξετάζει πόσο σύγχρονοΘερμοηλεκτρικά συγκροτήματα ψύκτηέχουν σχεδιαστεί, τα συστήματα υλικών που στηρίζουν την απόδοσή τους και τις μηχανικές και θερμικές ιδιότητες που καθορίζουν τη μακροπρόθεσμη αξιοπιστία. Οι εκτιμήσεις σχεδιασμού για προσαρμοσμένες διαμορφώσεις, πρότυπα ποιότητας παραγωγής και κριτήρια επιλογής για συγκεκριμένες εφαρμογές παρουσιάζονται σε μια δομημένη μορφή κατάλληλη για τεχνικούς φορείς λήψης αποφάσεων.
Πίνακας περιεχομένων
- Τι είναι οι θερμοηλεκτρικές συναρμολογήσεις ψύκτη και πώς λειτουργούν
- Συστήματα βασικών υλικών πίσω από τις σύγχρονες συναρμολογήσεις
- Μηχανικές και θερμικές ιδιότητες που έχουν σημασία
- Τομείς εφαρμογών σε όλες τις βιομηχανίες
- Σχεδιασμοί για προσαρμοσμένες συναρμολογήσεις
- Ποιότητα, Παραγωγή και Συμμόρφωση
- Συχνές Ερωτήσεις
Τι είναι οι θερμοηλεκτρικές συναρμολογήσεις ψύκτη και πώς λειτουργούν
Ένα συγκρότημα θερμοηλεκτρικού ψυγείου είναι κάτι περισσότερο από μια συλλογή σφαιριδίων ημιαγωγών. Είναι ένα πλήρες υποσύστημα διαχείρισης θερμότητας που ενσωματώνει θερμοηλεκτρικά υλικά, ηλεκτρικές διασυνδέσεις, κεραμικά υποστρώματα, θερμικές διεπαφές και συχνά ηλεκτρονικά ελέγχου σε ένα πακέτο σχεδιασμένο να μεταφέρει τη θερμότητα με ακρίβεια. Η κατανόηση του τρόπου λειτουργίας αυτών των συγκροτημάτων - και του τρόπου αλληλεπίδρασης των στοιχείων τους - είναι απαραίτητη για τους μηχανικούς που καθορίζουν θερμικές λύσεις σε εξοπλισμό περιορισμένου χώρου, ευαίσθητου σε κραδασμούς ή κρίσιμου για ακρίβεια εξοπλισμού.
Το φαινόμενο Peltier σε μορφή συναρμολόγησης
Όταν το συνεχές ρεύμα ρέει μέσα από ένα κύκλωμα που σχηματίζεται από δύο ανόμοια υλικά ημιαγωγών, η μία σύνδεση απορροφά θερμότητα ενώ η άλλη την απελευθερώνει. Αυτό το αναστρέψιμο φαινόμενο, γνωστό ως φαινόμενο Peltier, αποτελεί την αρχή λειτουργίας κάθε θερμοηλεκτρικού συγκροτήματος ψύξης. Η αντιστροφή της κατεύθυνσης ρεύματος ανταλλάσσει τη ζεστή και την κρύα πλευρά, επιτρέποντας σε ένα μόνο συγκρότημα να παρέχει είτε ψύξη είτε θέρμανση σύμφωνα με τις απαιτήσεις ελέγχου.
Σε μια πρακτική συναρμολόγηση, δεκάδες έως εκατοντάδες σφαιρίδια ημιαγωγών τύπου P και τύπου N διατάσσονται ηλεκτρικά σε σειρά και θερμικά παράλληλα. Τα πέλλετ τοποθετούνται ανάμεσα σε κεραμικά υποστρώματα που μεταφέρουν τη θερμότητα ενώ παρέχουν ηλεκτρική μόνωση. Μεταλλικά ίχνη και αρμοί συγκόλλησης συνδέουν τα πέλλετ σε ένα συνεχές κύκλωμα. Το ολοκληρωμένο συγκρότημα μπορεί να είναι τόσο μικρό όσο μερικά τετραγωνικά χιλιοστά ή αρκετά τετραγωνικά εκατοστά, ανάλογα με την απαιτούμενη ικανότητα ψύξης.
Από το υλικό στη μονάδα στη συναρμολόγηση
Η διάκριση μεταξύ υλικού, μονάδας και συναρμολόγησης έχει σημασία. Τα θερμοηλεκτρικά υλικά είναι οι ακατέργαστες ενώσεις ημιαγωγών - εξωθημένα πλινθώματα, φέτες ή σφαιρίδια - που παρουσιάζουν το φαινόμενο Peltier. Ένα δομοστοιχείο, που συχνά ονομάζεται TEC, αποτελείται από αυτά τα πέλλετ συναρμολογημένα μεταξύ κεραμικών πλακών με ηλεκτρικές συνδέσεις. Ένα συγκρότημα προσθέτει στοιχεία ειδικά για την εφαρμογή: υλικό τοποθέτησης, υλικά θερμικής διεπαφής, ψύκτρες, ανεμιστήρες, αισθητήρες θερμοκρασίας, ηλεκτρονικά ελέγχου και στεγανοποίηση ή ενθυλάκωση για προστασία από την υγρασία και τη μόλυνση.
Αυτή η πολυεπίπεδη πρόοδος σημαίνει ότι η απόδοση σε επίπεδο συναρμολόγησης εξαρτάται όχι μόνο από τις εγγενείς ιδιότητες του θερμοηλεκτρικού υλικού αλλά και από κάθε απόφαση διεπαφής, άρθρωσης και συσκευασίας που λαμβάνεται κατά την ενσωμάτωση. Ένα ανώτερο υλικό σε συνδυασμό με κακή θερμική διεπαφή θα έχει χαμηλότερη απόδοση από ένα μέτριο υλικό με βελτιστοποιημένη συναρμολόγηση. Αυτός είναι ο λόγος για τον οποίο οι προμηθευτές που ελέγχουν τόσο την ανάπτυξη υλικών όσο και την παραγωγή συναρμολόγησης μπορούν να αξιολογήσουν την απόδοση στο πλαίσιο της τελικής εφαρμογής και όχι μεμονωμένα.
Συστήματα βασικών υλικών πίσω από τις σύγχρονες συναρμολογήσεις
Το τελλουρίδιο βισμούθου (Bi2Te3) και τα σχετικά κράματά του παραμένουν το κυρίαρχο σύστημα υλικών για θερμοηλεκτρική ψύξη σε θερμοκρασία δωματίου. Εντός αυτής της οικογένειας, οι συνθέσεις Bi2Te3-Sb2Te3 χρησιμοποιούνται ευρέως για στοιχεία τύπου Ρ, ενώ οι συνθέσεις Bi2Te3-Bi2Se3 εξυπηρετούν ρόλους τύπου Ν. Η συγκεκριμένη σύνθεση, το επίπεδο ντόπινγκ και η διαδρομή επεξεργασίας καθορίζουν την ηλεκτρική αγωγιμότητα, τον συντελεστή Seebeck και τη θερμική αγωγιμότητα που τελικά διέπουν την απόδοση της συναρμολόγησης.
Εξωθημένα υλικά και παραμόρφωση υψηλής πίεσης
Η εξώθηση πλαστικής παραμόρφωσης υψηλής πίεσης παράγει πυκνά, ανάγλυφα θερμοηλεκτρικά υλικά με βελτιωμένη διακοκκώδη συγκόλληση. Αυτή η δομή υποστηρίζει επακόλουθες εργασίες κοπής και αραίωσης, επιτρέποντας την επεξεργασία στοιχείων σε πάχος έως και 0,2 mm ανάλογα με το σχεδιασμό του εξαρτήματος και τις συνθήκες κατασκευής. Η διαδικασία εξώθησης αποδίδει πλινθώματα με διαμέτρους 25 mm, 30 mm ή 35 mm και μήκη 120 mm ή 240 mm, παρέχοντας ευελιξία για διαφορετικές απαιτήσεις κοπής και μηχανικής κατεργασίας.
Η ηλεκτρική αγωγιμότητα για αυτά τα εξωθημένα υλικά κυμαίνεται τυπικά από 870 έως 1430 Ω-1·cm-1, ένα παράθυρο που φιλοξενεί μια ποικιλία σχεδίων μονάδων και ηλεκτρονικών κινητήρων. Η τελική ποιότητα υλικού, η γεωμετρία του στοιχείου και οι συνθήκες επεξεργασίας καθορίζονται σύμφωνα με τον συγκεκριμένο σχεδιασμό του θερμοηλεκτρικού ψυγείου και την προβλεπόμενη εφαρμογή του, αντί να καθορίζονται μόνο από τις προδιαγραφές του καταλόγου.

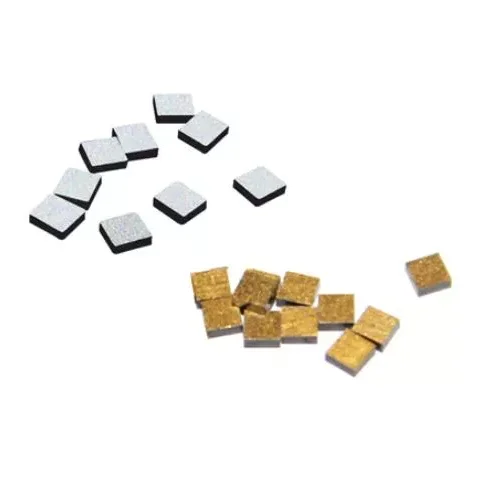

Δυνατότητα λεπτών στοιχείων
Η ικανότητα παραγωγής λεπτών θερμοηλεκτρικών στοιχείων έχει άμεσες επιπτώσεις στο σχεδιασμό της συναρμολόγησης. Τα λεπτότερα στοιχεία μειώνουν τη θερμική αντίσταση σε όλη τη μονάδα, βελτιώνοντας την ταχύτητα απόκρισης και επιτρέποντας πιο συμπαγείς παράγοντες μορφής. Ωστόσο, τα λεπτά στοιχεία επιβάλλουν επίσης αυστηρότερες απαιτήσεις σχετικά με τον μηχανικό χειρισμό, τη συγκόλληση και τη σταθερότητα της διεπαφής. Επομένως, μια δομή υλικού που αντέχει στο θρυμματισμό και το ράγισμα κατά την επεξεργασία είναι απαραίτητη για την επίτευξη αξιόπιστων συναρμολογήσεων λεπτών στοιχείων.
Μηχανικές και θερμικές ιδιότητες που έχουν σημασία
Τα θερμοηλεκτρικά υλικά πρέπει να επιβιώνουν όχι μόνο σε ηλεκτρικά και θερμικά φορτία αλλά και στις μηχανικές καταπονήσεις της συναρμολόγησης, της τοποθέτησης και του θερμικού κύκλου. Η αντοχή σε θλίψη, η διατμητική αντοχή, ο συντελεστής ελαστικότητας και η συμπεριφορά θερμικής διαστολής επηρεάζουν το εάν μια μονάδα διατηρεί την ακεραιότητά της για χιλιάδες ώρες λειτουργίας.
Ιδιότητες αντοχής και ελαστικότητας
Τα υλικά τύπου P και τύπου Ν παρουσιάζουν διαφορετικά μηχανικά χαρακτηριστικά. Σε εξωθημένα συστήματα Bi2Te3-Sb2Te3, το υλικό τύπου Ρ τυπικά παρουσιάζει αντοχή σε θλίψη περίπου 54,0 MPa και αντοχή σε διάτμηση 16,0 MPa, ενώ το υλικό τύπου Ν φθάνει τα 66,0 MPa θλιπτικά και 21,0 MPa διάτμησης. Οι τιμές συντελεστή του Young — 47,0 GPa για τον τύπο P και 42,0 GPa για τον τύπο N — υποδεικνύουν την ακαμψία που διέπει την κατανομή της τάσης κατά την τοποθέτηση και τη θερμική διαστολή.
Ο λόγος Poisson και για τους δύο τύπους είναι περίπου 0,30, που σημαίνει ότι η αξονική συμπίεση προκαλεί πλευρική διαστολή σε προβλέψιμη αναλογία. Αυτές οι πληροφορίες είναι κρίσιμες κατά τον υπολογισμό της πίεσης τοποθέτησης που μπορεί να αντέξει ένα συγκρότημα χωρίς να σπάσει το κεραμικό υπόστρωμα ή να σπάσει τα σφαιρίδια ημιαγωγών.
Συντελεστής Θερμικής Διαστολής
Η αναντιστοιχία θερμικής διαστολής μεταξύ του θερμοηλεκτρικού υλικού, των συγκολλήσεων και των κεραμικών υποστρωμάτων είναι ο κύριος παράγοντας μακροχρόνιας υποβάθμισης. Ο συντελεστής θερμικής διαστολής (CTE) ποικίλλει ανάλογα με τη θερμοκρασία και την κατεύθυνση σε σχέση με τον άξονα εξώθησης. Στους -25°C, το υλικό τύπου N διαστέλλεται σε 10,2 × 10-6/K κατά μήκος της κατεύθυνσης εξώθησης και 12,5 × 10-6/K κατά μήκος του, ενώ το υλικό τύπου P παρουσιάζει 10,6 × 10-6/K και 10,8/K × αντίστοιχα. Στους +150°C, αυτές οι τιμές αυξάνονται σε 15,5 × 10-6/K και 18,3 × 10-6/K για τον τύπο Ν και 15,8 × 10-6/K και 19,9 × 10-6e/K για τον τύπο P-type.
| Ιδιοκτησία | Τύπος P | Τύπος N |
|---|---|---|
| Αντοχή σε Θλίψη | 54,0 MPa | 66,0 MPa |
| Αντοχή διάτμησης | 16,0 MPa | 21,0 MPa |
| Modulus του Young | 47,0 GPa | 42,0 GPa |
| Αναλογία Poisson | 0.30 | 0.30 |
| Θερμοκρασία | Κατεύθυνση | Τύπος N | Τύπος P |
|---|---|---|---|
| −25°C | Κατά μήκος της εξώθησης | 10,2 × 10⁻6/K | 10,6 × 10⁻6/K |
| −25°C | Σε όλη την εξώθηση | 12,5 × 10⁻6/K | 10,8 × 10⁻6/K |
| +50°C | Κατά μήκος της εξώθησης | 13,3 × 10⁻6/K | 14,0 × 10⁻6/K |
| +50°C | Σε όλη την εξώθηση | 16,6 × 10⁻6/K | 18,0 × 10⁻6/K |
| +150°C | Κατά μήκος της εξώθησης | 15,5 × 10⁻6/K | 15,8 × 10⁻6/K |
| +150°C | Σε όλη την εξώθηση | 18,3 × 10⁻6/K | 19,9 × 10⁻6/K |
Αυτές οι τιμές πληροφορούν την επιλογή των κραμάτων συγκόλλησης, τον σχεδιασμό συμβατών διεπαφών και το αποδεκτό εύρος θερμικού κύκλου για ένα δεδομένο συγκρότημα. Η αντιστοίχιση CTE σε όλα τα υλικά της στοίβας μειώνει την τάση διάτμησης στους αρμούς και παρατείνει τη διάρκεια ζωής.
Τομείς εφαρμογών σε όλες τις βιομηχανίες
Ο συμπαγής παράγοντας μορφής και η λειτουργία στερεάς κατάστασης των σύγχρονων συγκροτημάτων έχουν οδηγήσει στην υιοθέτηση σε ένα εξαιρετικά ποικίλο σύνολο βιομηχανιών. Κάθε εφαρμογή επιβάλλει μοναδικούς περιορισμούς ως προς το μέγεθος, την κατανάλωση ενέργειας, το εύρος θερμοκρασίας και την προστασία του περιβάλλοντος, αλλά όλα επωφελούνται από την απουσία κινητών μερών και τη δυνατότητα ηλεκτρονικής εναλλαγής μεταξύ θέρμανσης και ψύξης.
Επικοινωνίες οπτικών ινών
Οι οπτικές μονάδες και τα εξαρτήματα λέιζερ είναι ευαίσθητα στις διακυμάνσεις της θερμοκρασίας επειδή το μήκος κύματος εκπομπής μετατοπίζεται με τη θερμοκρασία διασταύρωσης. Ακόμη και ένα κλάσμα ενός βαθμού μετατόπισης μπορεί να ωθήσει ένα λέιζερ έξω από το καθορισμένο κανάλι του. Τα θερμοηλεκτρικά συγκροτήματα παρέχουν τοπική σταθεροποίηση θερμοκρασίας που διατηρεί την ακρίβεια του μήκους κύματος σε όλες τις διακυμάνσεις του περιβάλλοντος, υποστηρίζοντας πυκνή πολυπλεξία διαίρεσης μήκους κύματος και οπτική μετάδοση υψηλής ταχύτητας.
Ιατρικός και Βιομηχανικός Εξοπλισμός

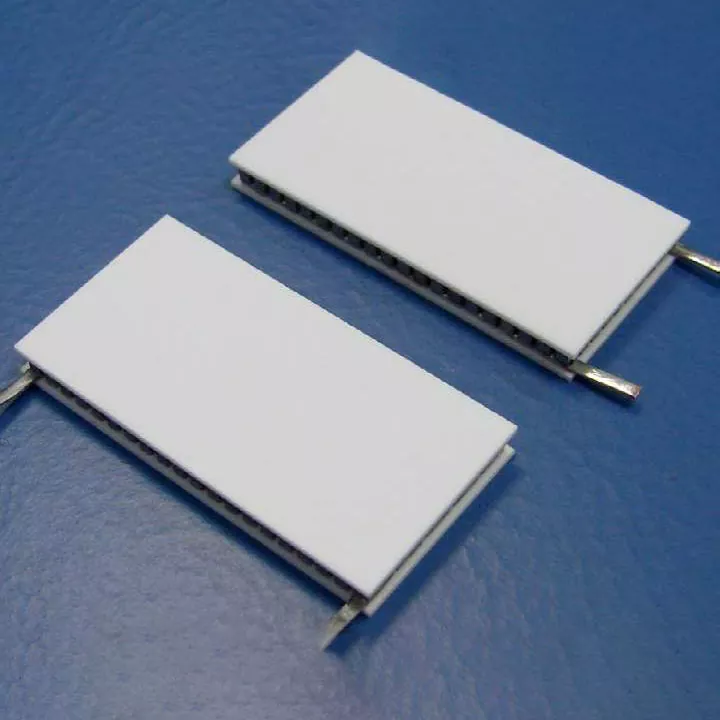

Τα ιατρικά διαγνωστικά όργανα, ο αναλυτικός εξοπλισμός και τα συστήματα ελέγχου βιομηχανικών διεργασιών συχνά απαιτούν ελεγχόμενες συνθήκες θερμοκρασίας εντός δομών συμπαγούς εξοπλισμού. Οι θερμοκυκλοποιητές αλυσιδωτής αντίδρασης πολυμεράσης (PCR), για παράδειγμα, εξαρτώνται από τον γρήγορο και ακριβή κύκλο θερμοκρασίας για την ενίσχυση του DNA. Η θερμοηλεκτρική τεχνολογία στερεάς κατάστασης επιτρέπει ρυθμούς θέρμανσης και ψύξης που δεν μπορεί να ταιριάξει η μηχανική ψύξη, ενώ διατηρεί την ομοιομορφία στις πλάκες πολλών φρεατίων.
Έξυπνα Ηλεκτρονικά Αυτοκινήτων

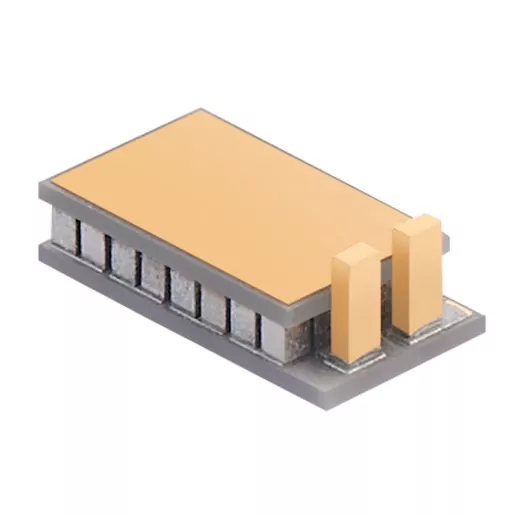

Τα ηλεκτρονικά συστήματα αυτοκινήτων λειτουργούν σε συμπαγείς χώρους και υπό μεταβαλλόμενες περιβαλλοντικές συνθήκες. Οι αισθητήρες LiDAR, οι μονάδες κάμερας και τα συστήματα ραντάρ περιέχουν όλα εξαρτήματα των οποίων η απόδοση ποικίλλει ανάλογα με τη θερμοκρασία. Μπορούν να αναπτυχθούν θερμοηλεκτρικά συγκροτήματα για επιλεγμένα εξαρτήματα όπου απαιτείται εντοπισμένη θερμική διαχείριση, σταθεροποιώντας τις διόδους λέιζερ και τους αισθητήρες εικόνας έναντι ακραίων εναλλαγών θερμοκρασίας κάτω από την κουκούλα χωρίς να εισάγουν κραδασμούς που θα διαταράξουν την οπτική ευθυγράμμιση.
Καταναλωτικά Ηλεκτρονικά
Τα συμπαγή ηλεκτρονικά προϊόντα έχουν συχνά περιορισμένο χώρο για συμβατικές δομές ψύξης. Η θερμοηλεκτρική τεχνολογία παρέχει τοπική διαχείριση θερμοκρασίας χωρίς μηχανικά κινητά μέρη, καθιστώντας την κατάλληλη για φορητές συσκευές ψύξης, υπολογιστικά εξαρτήματα υψηλής απόδοσης και φορητά συστήματα θερμικής ρύθμισης. Η χαμηλή τάση λειτουργίας των θερμοηλεκτρικών συγκροτημάτων επιτρέπει την άμεση τροφοδοσία από πακέτα μπαταριών ή ηλεκτρικά συστήματα οχημάτων.
Ερευνητικός και Εργαστηριακός Εξοπλισμός
Ο ερευνητικός εξοπλισμός έχει συχνά απαιτήσεις θερμοκρασίας για συγκεκριμένες εφαρμογές που δεν μπορούν να ικανοποιήσουν οι τυπικές λύσεις ψύξης. Οι θερμοηλεκτρικές διαμορφώσεις μπορούν να προσαρμοστούν στις απαιτούμενες συνθήκες λειτουργίας και στη δομή του εξοπλισμού, είτε απαιτείται ψύξη υποπεριβάλλοντος για συστοιχίες ανιχνευτών, σταθερός έλεγχος θερμοκρασίας για οπτικά πειράματα ή γρήγορος θερμικός κύκλος για έρευνα υλικών.
Σχεδιασμοί για προσαρμοσμένες συναρμολογήσεις
Όταν οι τυπικές μονάδες δεν πληρούν τις απαιτήσεις μιας συγκεκριμένης αρχιτεκτονικής διαχείρισης θερμότητας, απαιτούνται προσαρμοσμένες συναρμολογήσεις. Η διαδικασία σχεδιασμού ξεκινά με μια ενδελεχή αναθεώρηση των απαιτήσεων της εφαρμογής και προχωρά μέσω της επιλογής υλικού, του σχεδιασμού εξαρτημάτων, της διαμόρφωσης συναρμολόγησης και της αξιολόγησης του δείγματος πριν από την παραγωγή όγκου. Ο καθορισμός μιας προσαρμοσμένης συναρμολόγησης απαιτεί σαφείς απαντήσεις σε ένα καθορισμένο σύνολο τεχνικών ερωτήσεων.
Πληροφορίες που απαιτούνται για την επιλογή TEC
| Πληροφορίες | Σκοπός |
|---|---|
| Θερμικό Φορτίο | Καθορίζει την απαιτούμενη ικανότητα ψύξης |
| Θερμοκρασία στόχου | Καθορίζει την απαιτούμενη ελεγχόμενη θερμοκρασία |
| Θερμοκρασία περιβάλλοντος | Καθορίζει την περιβάλλουσα θερμική κατάσταση |
| Διαστάσεις εγκατάστασης | Καθορίζει τον διαθέσιμο χώρο |
| Τροφοδοτικό | Καθορίζει τις συνθήκες ηλεκτρικής λειτουργίας |
| Μέθοδος απαγωγής θερμότητας | Καθορίζει τη θερμική διαδρομή της θερμής πλευράς |
| Θέση αισθητήρα | Προσδιορίζει το σημείο μέτρησης της θερμοκρασίας |
| Κύκλος Λειτουργίας | Βοηθά στην αξιολόγηση της επαναλαμβανόμενης θερμικής λειτουργίας |
| Ποσότητα | Υποστηρίζει το σχεδιασμό δειγμάτων και παραγωγής |
Ένα σχέδιο ή φυσική αναφορά είναι επίσης πολύτιμο όταν το συγκρότημα πρέπει να ταιριάζει με μια υπάρχουσα δομή εξοπλισμού. Για νέα έργα, οι τεχνικές απαιτήσεις επανεξετάζονται πριν οριστικοποιηθεί η διαμόρφωση της συναρμολόγησης, διασφαλίζοντας ότι η επιλογή υλικού, η γεωμετρία των εξαρτημάτων και η στρατηγική διαχείρισης θερμότητας ευθυγραμμίζονται με τις προβλεπόμενες συνθήκες λειτουργίας.
Ροή Διαδικασίας Ανάπτυξης
Η προσαρμοσμένη ανάπτυξη συνήθως ακολουθεί μια δομημένη ακολουθία που κινείται από την αναθεώρηση της εφαρμογής μέσω της επιλογής υλικού, του σχεδιασμού εξαρτημάτων, της διαμόρφωσης συναρμολόγησης, της αξιολόγησης και της παραγωγής. Αυτή η εξέλιξη επιτρέπει τον εντοπισμό και την αντιμετώπιση των τεχνικών κινδύνων πριν από τη δέσμευση για παραγωγή όγκου. Για υπάρχοντα εξαρτήματα, ένα σχέδιο ή φυσική αναφορά μπορεί να χρησιμοποιηθεί ως βάση για αναπαραγωγή ή τροποποίηση. Για νέα σχέδια, η διαδικασία αναθεώρησης καθορίζει τις απαιτήσεις που θα καθοδηγούν κάθε επόμενη απόφαση.
Κατά την εξέτασηΘερμοηλεκτρικά συγκροτήματα ψύκτηγια μια προσαρμοσμένη εφαρμογή, οι μηχανικοί θα πρέπει επίσης να αξιολογήσουν εάν απαιτείται λειτουργία υποπεριβάλλοντος. Θερμοκρασίες κάτω από 0°C είναι επιτεύξιμες όταν η διαμόρφωση της μονάδας, το θερμικό φορτίο, οι συνθήκες θερμής πλευράς και το σύστημα ελέγχου είναι κατάλληλα για το απαιτούμενο εύρος. Η διαχείριση της συμπύκνωσης γίνεται κρίσιμη σε αυτές τις εφαρμογές, απαιτώντας μόνωση, στεγανοποίηση ή αποστράγγιση.
Ποιότητα, Παραγωγή και Συμμόρφωση
Η ποιότητα της συναρμολόγησης εξαρτάται από τη συνοχή του υλικού καθώς και από τον έλεγχο της διαδικασίας κατά τη συγκόλληση, την επαναροή, τη διανομή, την ηλεκτρική σύνδεση, τη σφράγιση και την επιθεώρηση. Ένα ελάττωμα σε οποιοδήποτε από αυτά τα στάδια μπορεί να θέσει σε κίνδυνο τη θερμική απόδοση, την ηλεκτρική αξιοπιστία ή τη μακροπρόθεσμη σταθερότητα. Ως εκ τούτου, οι εγκαταστάσεις παραγωγής για θερμοηλεκτρικά συγκροτήματα περιλαμβάνουν εξειδικευμένο εξοπλισμό για κάθε βήμα της σειράς κατασκευής.
Παραγωγικές Δυνατότητες
- Αυτοματοποιημένες διαδικασίες συγκόλλησης και επαναροής για σταθερή ποιότητα αρμών
- Διανομή ακριβείας για θερμική διεπαφή και υλικά στεγανοποίησης
- Λειτουργίες κοπής και αραίωσης για διαμορφώσεις λεπτών στοιχείων
- Συστήματα στεγανοποίησης και σκλήρυνσης για προστασία από την υγρασία
- Εκτύπωση και συναφείς εργασίες συναρμολόγησης για ηλεκτρικές διασυνδέσεις
- Εγκαταστάσεις επιθεώρησης και δοκιμών για επαλήθευση της απόδοσης πριν από την αποστολή
Πρότυπα και Τεκμηρίωση
Τα συστήματα διαχείρισης ποιότητας σύμφωνα με το ISO 9001:2015 παρέχουν ένα πλαίσιο για συνεπή παραγωγή και συνεχή βελτίωση. Οι πληροφορίες συμμόρφωσης RoHS και REACH είναι διαθέσιμες για τα ισχύοντα προϊόντα και διαμορφώσεις, με ειδική τεκμηρίωση επιβεβαιωμένη σύμφωνα με το παρεχόμενο υλικό ή τη συναρμολόγηση. Αυτά τα πρότυπα έχουν ιδιαίτερη σημασία για ιατρικές, αυτοκινητοβιομηχανίες και ηλεκτρονικές εφαρμογές ευρείας κατανάλωσης όπου οι κανονιστικές απαιτήσεις είναι αυστηρές και η ιχνηλασιμότητα είναι απαραίτητη.
X-Meritanυποστηρίζει την ανάπτυξη θερμοηλεκτρικών υλικών, την προσαρμογή εξαρτημάτων και τη σχεδίαση συναρμολόγησης σε οπτικές, ιατρικές, βιομηχανικές, αυτοκινητοβιομηχανίες, ηλεκτρονικές και ερευνητικές εφαρμογές. Η ολοκληρωμένη προσέγγιση επιτρέπει την αξιολόγηση της απόδοσης του υλικού σε σχέση με την τελική εφαρμογή, υποστηρίζοντας τόσο την τυπική παροχή όσο και προσαρμοσμένες λύσεις που βασίζονται σε σχέδια, πρωτότυπα ή προδιαγραφές εφαρμογής.
Συχνές Ερωτήσεις
Μπορούν τα θερμοηλεκτρικά συγκροτήματα ψύκτη να παρέχουν τόσο ψύξη όσο και θέρμανση;
Ναί. Η αντιστροφή του ηλεκτρικού ρεύματος αλλάζει την κατεύθυνση της μεταφοράς θερμότητας, επιτρέποντας σε ένα θερμοηλεκτρικό συγκρότημα να παρέχει είτε ψύξη είτε θέρμανση σύμφωνα με τις απαιτήσεις ελέγχου. Αυτή η δυνατότητα αμφίδρομης λειτουργίας επιτρέπει την ακριβή ρύθμιση της θερμοκρασίας χωρίς πρόσθετο στοιχείο θέρμανσης, απλοποιώντας την αρχιτεκτονική του συστήματος και μειώνοντας τον αριθμό των εξαρτημάτων.
Μπορούν τα θερμοηλεκτρικά συστήματα να λειτουργούν κάτω από 0°C;
Ναί. Η λειτουργία υποπεριβάλλοντος μπορεί να επεκταθεί κάτω από τους 0°C όταν η θερμοηλεκτρική διαμόρφωση, το θερμικό φορτίο, οι συνθήκες θερμής πλευράς και το σύστημα ελέγχου είναι κατάλληλα για το απαιτούμενο εύρος θερμοκρασίας. Τα πολυβάθμια διαδοχικά συγκροτήματα μπορούν να επιτύχουν ακόμη χαμηλότερες θερμοκρασίες σε περιβάλλοντα κενού. Η διαχείριση της συμπύκνωσης είναι απαραίτητη σε αυτές τις εφαρμογές για την πρόληψη της υποβάθμισης που σχετίζεται με την υγρασία.
Τα θερμοηλεκτρικά συγκροτήματα ψύκτη έχουν κινούμενα μηχανικά μέρη;
Όχι. Οι θερμοηλεκτρικές συσκευές χρησιμοποιούν ημιαγωγικά στοιχεία στερεάς κατάστασης αντί για συμπιεστές, κινητήρες ή άλλα μηχανικά κινούμενα μέρη. Αυτό τα καθιστά κατάλληλα για εφαρμογές όπου πρέπει να ελαχιστοποιηθούν οι κραδασμοί, όπως οπτικά συστήματα, όργανα ακριβείας και ανίχνευση αυτοκινήτου. Η απουσία κινητών μερών συμβάλλει επίσης στη μεγάλη διάρκεια ζωής και στην αθόρυβη απόδοση.
Απαιτείται αερισμός υψηλής ροής με ένα θερμοηλεκτρικό συγκρότημα;
Ένα θερμοηλεκτρικό συγκρότημα δεν απαιτεί εγγενώς συνεχή αερισμό υψηλής ροής, αλλά η θερμότητα που μεταφέρεται στην καυτή πλευρά πρέπει να διαχέεται αποτελεσματικά. Η κατάλληλη μέθοδος απόρριψης θερμότητας — φυσική μεταφορά, εξαναγκασμένος αέρας, ψύξη υγρού ή αγωγή σε ένα πλαίσιο — εξαρτάται από τον πλήρη σχεδιασμό του εξοπλισμού, το θερμικό φορτίο και τις συνθήκες περιβάλλοντος. Η μείωση του μεγέθους της θερμικής διαδρομής θερμής πλευράς θα διαβρώσει την απόδοση ανεξάρτητα από την ποιότητα της μονάδας.
Ποιες πληροφορίες χρειάζονται για τον καθορισμό μιας προσαρμοσμένης συναρμολόγησης;
Οι βασικές παράμετροι περιλαμβάνουν θερμικό φορτίο, θερμοκρασία στόχο, θερμοκρασία περιβάλλοντος, διαστάσεις εγκατάστασης, χαρακτηριστικά παροχής ρεύματος, μέθοδο απαγωγής θερμότητας, θέση αισθητήρα, κύκλο λειτουργίας και ποσότητα. Ένα σχέδιο ή φυσική αναφορά είναι επίσης χρήσιμο όταν το συγκρότημα πρέπει να ταιριάζει με μια υπάρχουσα δομή εξοπλισμού. Για νέα έργα, οι τεχνικές απαιτήσεις επανεξετάζονται πριν οριστικοποιηθεί η διαμόρφωση της συναρμολόγησης.
Ποιο σύστημα υλικών χρησιμοποιείται για ψύξη κοντά σε θερμοκρασία δωματίου;
Το τελλουρίδιο βισμούθου (Bi2Te3) και τα σχετικά κράματά του παραμένουν το κυρίαρχο σύστημα υλικών για θερμοηλεκτρική ψύξη σε θερμοκρασία δωματίου. Οι συνθέσεις Bi2Te3-Sb2Te3 χρησιμοποιούνται συνήθως για στοιχεία τύπου Ρ, ενώ οι συνθέσεις Bi2Te3-Bi2Se3 εξυπηρετούν ρόλους τύπου Ν. Η συγκεκριμένη σύνθεση, το ντόπινγκ και η διαδρομή επεξεργασίας καθορίζουν τις ιδιότητες ηλεκτρικής και θερμικής μεταφοράς που διέπουν την απόδοση της συναρμολόγησης.
