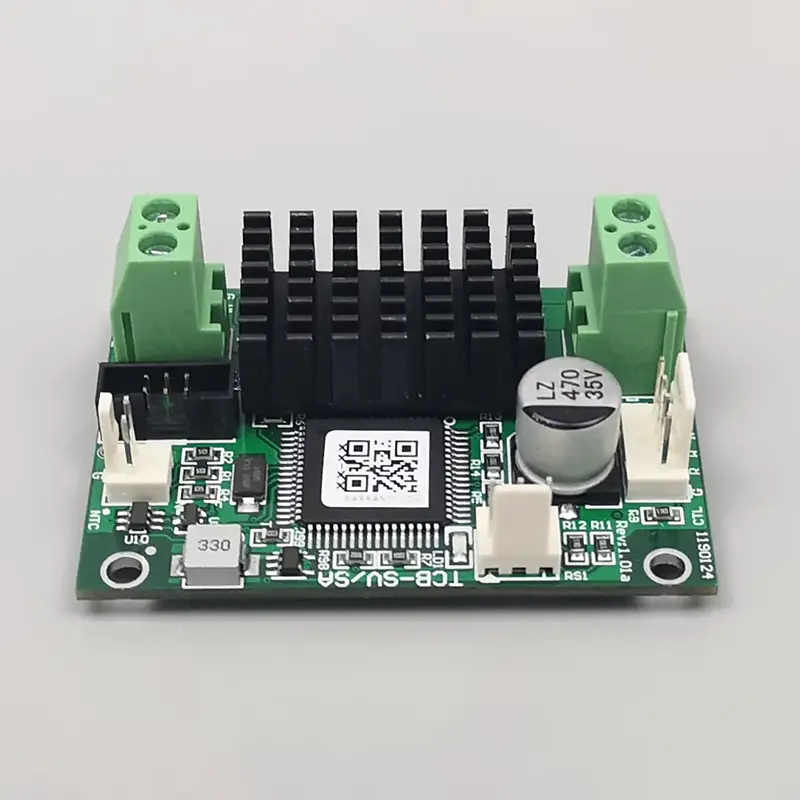

Ο ελεγκτής θερμοκρασίας TCB-SV για Micro TEC από το εργοστάσιο X-meritan υιοθετεί ανεξάρτητο τσιπ ελέγχου και αλγόριθμο δυναμικής ρύθμισης PID, υποστηρίζοντας ακρίβεια ±0,01°C τόσο για ρύθμιση θερμοκρασίας όσο και για έλεγχο σταθερής κατάστασης. Διαφορετικό από τον παραδοσιακό έλεγχο μεταγωγής PWM, χρησιμοποιεί πλήρη συνεχή έξοδο ρεύματος για την εξάλειψη του θορύβου λειτουργίας και της διακύμανσης της θερμοκρασίας, παρέχοντας σταθερό έλεγχο θερμοκρασίας κλειστού βρόχου για σενάρια συνεχούς εργασίας υψηλής ακρίβειας. Η πλακέτα ενσωματώνει αμφίδρομο έλεγχο θέρμανσης/ψύξης, διπλές διεπαφές επικοινωνίας και έξοδο σήματος ασφαλείας, με απόδοση εργασίας άνω του 90% και συμπαγείς διαστάσεις, κατάλληλα για ενσωματωμένη ενσωμάτωση συστημάτων θερμικού ελέγχου micro TEC.
|
Μοντέλο |
TCB-SV |
|
Τάση τροφοδοσίας πλακέτας (DC) |
7 - 24 V |
|
Ρεύμα ανεφοδιασμού σανίδων |
Εξαρτάται από το TEC |
|
Αποδοτικότητα εξόδου |
> 90% |
|
Τάση TEC |
4,5 V (Προεπιλογή) |
|
Ρεύμα TEC |
2,5 A (Μέγ.) |
|
Αισθητήρας θερμοκρασίας |
10K NTC (Προεπιλεγμένη τιμή B: 3950) |
|
Ακρίβεια ελέγχου θερμοκρασίας |
±0,01°C |
|
Ρύθμιση Ακρίβειας θερμοκρασίας |
±0,01°C |
|
Εύρος Ελέγχου Θερμοκρασίας |
-30°C έως 147°C |
|
Εύρος θερμοκρασίας ελέγχου¹ |
-20°C έως 100°C |
|
Προεπιλεγμένη εργοστασιακή θερμοκρασία |
25°C ή καθορίζεται από το χρήστη |
|
Διαστάσεις |
60 mm x 42 mm |
|
Υψος |
Σύνολο 23 mm (σανίδα 18,5 mm + εξαρτήματα 1,5 mm, καρφίτσες≤3 mm) |
|
Σημείωμα |
Για άλλες προδιαγραφές, επικοινωνήστε με τον κατασκευαστή. |
Ο ελεγκτής θερμοκρασίας TCB-SV για Micro TEC υιοθετεί βιομηχανικά πρότυπα δομή υλικού και πρακτικό λειτουργικό σχεδιασμό, με βασικά τεχνικά πλεονεκτήματα για τον έλεγχο ακριβείας micro TEC:
Εξοπλισμένο με αποκλειστικό τσιπ ελέγχου και βελτιστοποιημένο αλγόριθμο PID, υποστηρίζει ακρίβεια θερμοκρασίας σταθερής κατάστασης ±0,01°C, ικανοποιώντας τις απαιτήσεις βαθμονόμησης ακριβείας των συσκευών λέιζερ και ανίχνευσης.
Η συνεχής έξοδος ρεύματος χωρίς PWM αποφεύγει τον θόρυβο μεταγωγής υψηλής συχνότητας, εξαλείφει τις μικροθερμικές διακυμάνσεις και εξασφαλίζει μακροπρόθεσμη σταθερή κατάσταση θερμοκρασίας των εξαρτημάτων ακριβείας.
Υποστηρίζει σειριακές εντολές ASCII και πρωτόκολλο MODBUS-RTU, συμβατό με το κύριο λογισμικό κεντρικού υπολογιστή βιομηχανικού ελέγχου και ανώτερου υπολογιστή, υποστηρίζοντας παρακολούθηση δεδομένων σε πραγματικό χρόνο και δευτερεύουσα ανάπτυξη.
Ταιριάζει με τυπικούς αισθητήρες 10K NTC (3950), υποστηρίζει αυτόματη εναλλαγή θέρμανσης και ψύξης και καλύπτει έλεγχο κλειστού βρόχου ευρείας περιοχής θερμοκρασίας.
Έξοδος συναγερμού δεσμευμένου εξοπλισμού, σήμα κατάστασης λειτουργίας και αποκλειστική διεπαφή τερματισμού λειτουργίας TEC, που διευκολύνει τον αυτοματοποιημένο έλεγχο σύνδεσης ασφαλείας του συστήματος.
Επαληθευμένη από μακροπρόθεσμη εφαρμογή πεδίου σε βιομηχανίες οπτικών και λέιζερ, η μονάδα έχει ισχυρή ικανότητα κατά των παρεμβολών και σταθερή απόδοση συνεχούς λειτουργίας.
|
Στοιχείο σύγκρισης |
Ελεγκτής TCB-SV Micro TEC |
Συμβατικός ελεγκτής TEC |
|
Ακρίβεια ελέγχου θερμοκρασίας |
±0,01°C (Υπερυψηλής ακρίβειας) |
±0,05°C ~ ±0,1°C (Γενική βιομηχανική ακρίβεια) |
|
Λειτουργία εξόδου |
Συνεχής ομαλή έξοδος ρεύματος, χωρίς θόρυβο μεταγωγής, μηδενική θερμική διακύμανση |
Παραδοσιακή έξοδος διακόπτη PWM, επιρρεπής σε θόρυβο υψηλής συχνότητας και μικρή μετατόπιση θερμοκρασίας |
|
Πρωτόκολλο Επικοινωνίας |
Διπλά πρωτόκολλα: ASCII + MODBUS-RTU, εύκολο για ενοποίηση συστήματος και δευτερεύουσα ανάπτυξη |
Ενιαίο πρωτόκολλο με περιορισμένη συμβατότητα, κακή δυνατότητα επέκτασης |
|
Διαμόρφωση Ασφαλείας |
Ενσωματωμένη έξοδος συναγερμού, ανάδραση κατάστασης και λειτουργία τερματισμού έκτακτης ανάγκης TEC |
Ενιαία λειτουργία ελέγχου, χωρίς έξυπνο σχεδιασμό προστασίας ασφάλειας |
|
Αποδοτικότητα εξόδου |
＞90%, εξοικονόμηση ενέργειας και αποδοτικό για μακροχρόνια λειτουργία |
Γενικά κάτω από 85%, υψηλότερη μακροπρόθεσμη κατανάλωση ενέργειας |
|
Ισχύοντα σενάρια |
Οπτική επικοινωνία, ιατρική διάγνωση, αισθητήρες υψηλής ακρίβειας, εργαστηριακός εξοπλισμός |
Συνήθη βιομηχανικά σενάρια ελέγχου θερμοκρασίας με απαιτήσεις χαμηλής ακρίβειας |
Βασιζόμενος στον ακριβή έλεγχο θερμοκρασίας και στην ικανότητα κατά των παρεμβολών, ο ελεγκτής θερμοκρασίας TCB-SV για Micro TEC εφαρμόζεται σε επαγγελματικά σενάρια που απαιτούν μακροπρόθεσμη σταθερότητα θερμοκρασίας:
Σταθεροποιήστε τη θερμοκρασία λειτουργίας των διόδων λέιζερ, εξαλείψτε τη μετατόπιση μήκους κύματος που προκαλείται από αλλαγές θερμοκρασίας και εξασφαλίστε μακροπρόθεσμη σταθερή μετάδοση δεδομένων δικτύων οπτικών ινών υψηλής ταχύτητας.
Παρέχετε περιβάλλον εργασίας σταθερής θερμοκρασίας για αντιδραστήρια ακριβείας, εξοπλισμό μοριακής ανίχνευσης και βιοχημικής ανάλυσης, αποφεύγοντας την απόκλιση του αποτελέσματος ανίχνευσης που προκαλείται από μικροσκοπικές αλλαγές θερμοκρασίας.
Σταθεροποιήστε τη θερμοκρασία λειτουργίας των αισθητήρων υπερύθρων, των αισθητήρων ανίχνευσης χημικών και των αισθητήρων LiDAR, βελτιστοποιήστε την αναλογία σήματος προς θόρυβο και διατηρήστε σταθερή ακρίβεια ανίχνευσης.
Εφαρμόζεται σε σενάρια θερμικής βαθμονόμησης και ελέγχου θερμοκρασίας μικρο-ακρίβειας επιστημονικής έρευνας, υποστηρίζοντας την επαναληψιμότητα πειραματικών δεδομένων υψηλής ακρίβειας.
Η X-Meritan διαθέτει ανεξάρτητα εργαστήρια παραγωγής και πλήρη εξοπλισμό δοκιμών. Όλες οι πλακέτες TCB-SV παράγονται, βαθμονομούνται και δοκιμάζονται εσωτερικά για να εξασφαλίσουν σταθερή σταθερότητα παρτίδας.
Υποστηρίζει προσαρμογή παραμέτρων και μη τυπική διαμόρφωση. Η τεχνική ομάδα παρέχει καθοδήγηση ενσωμάτωσης για να βοηθήσει τους πελάτες να ολοκληρώσουν τον εντοπισμό σφαλμάτων του εξοπλισμού και την επανάληψη του έργου.
Τα προϊόντα εξάγονται στην Ευρώπη, τη Βόρεια Αμερική, τη Νοτιοανατολική Ασία και άλλες περιοχές. Με σταθερά κανάλια logistics, υποστηρίζει μακροπρόθεσμη προμήθεια παρτίδων και παράδοση έργων στο εξωτερικό.
Το προϊόν έχει εφαρμοστεί σε βιομηχανικό εξοπλισμό και εργαστηριακά έργα υψηλής τεχνολογίας, με σταθερή απόδοση που επαληθεύεται από τη μακροπρόθεσμη πραγματική λειτουργία.
Α: Είναι ειδικά σχεδιασμένο για μικροθερμοηλεκτρικούς ψύκτες, ιδανικό για σενάρια υψηλής ακρίβειας, όπως επικοινωνία με λέιζερ, ιατρική ανίχνευση, αισθητήρες ακριβείας και εργαστηριακά όργανα που απαιτούν εξαιρετικά λεπτή σταθεροποίηση θερμοκρασίας 0,01°C.
Α: Ναι. Ταιριάζει από προεπιλογή με τυπικούς αισθητήρες 10K 3950 NTC και υποστηρίζει τις περισσότερες κύριες μονάδες micro TEC στην αγορά, με ισχυρή καθολική συμβατότητα και βολική αναβάθμιση και αντικατάσταση συστήματος.
Α: Απολύτως. Τα διπλά πρωτόκολλα ASCII και MODBUS-RTU υποστηρίζουν τον εντοπισμό σφαλμάτων λογισμικού ανώτερου υπολογιστή, τη μεταφόρτωση δεδομένων σε πραγματικό χρόνο και την αυτοματοποιημένη σύνδεση συστήματος, καλύπτοντας διάφορες δευτερεύουσες ανάγκες ανάπτυξης βιομηχανικών έργων.
Α: Κάθε μονάδα ελεγκτή θερμοκρασίας TCB-SV για Micro TEC υποβάλλεται σε αυστηρές εργοστασιακές δοκιμές, όπως βαθμονόμηση ακρίβειας θερμοκρασίας, ανίχνευση συνεχούς σταθερότητας ρεύματος, επαλήθευση λειτουργίας επικοινωνίας και προσομοίωση προστασίας ασφάλειας για να διασφαλιστεί η μηδενική παράδοση ελαττωματικών προϊόντων.
Α: Ναι. Η προεπιλεγμένη θερμοκρασία 25°C μπορεί να ρυθμιστεί σύμφωνα με τις απαιτήσεις του έργου χρήστη και υποστηρίζονται ειδικές υπηρεσίες διαμόρφωσης παραμέτρων για μη τυπικές συνθήκες εργασίας.
Α: Αποφεύγει εντελώς τον θόρυβο μεταγωγής και τις περιοδικές διακυμάνσεις της θερμοκρασίας, διατηρεί τη μακροπρόθεσμη σταθερότητα της στατικής θερμοκρασίας των οπτοηλεκτρονικών εξαρτημάτων ακριβείας και βελτιώνει αποτελεσματικά τη διάρκεια ζωής του προϊόντος και την ακρίβεια ανίχνευσης.
