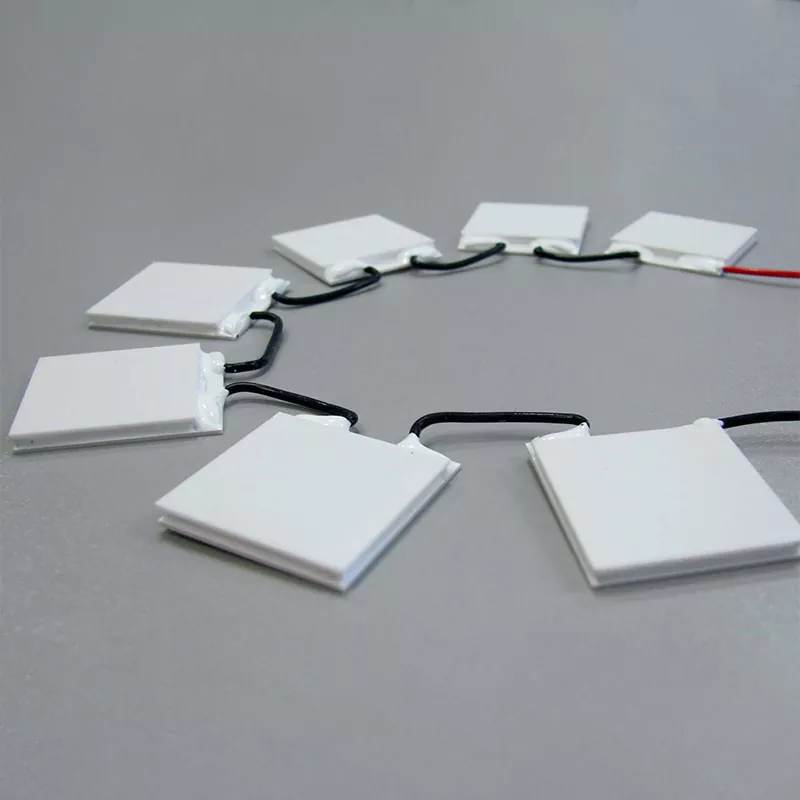

Ψύκτες TE υψηλής ψυκτικής ικανότητας για βιομηχανικούς

Η X-Meritan προμηθεύει θερμοηλεκτρικούς ψύκτες (TEC) σχεδιασμένους για συνεχή άντληση θερμότητας σε βιομηχανικό εξοπλισμό. Αυτές οι μονάδες λειτουργούν με το φαινόμενο Peltier και δεν περιέχουν συμπιεστές, ψυκτικά μέσα ή κινούμενα μέρη. Χρησιμοποιούνται όπου η πρόσβαση στη συντήρηση είναι περιορισμένη, οι κραδασμοί δεν είναι αποδεκτοί ή απαιτείται ακριβής έλεγχος θερμοκρασίας.

Η σειρά υψηλής χωρητικότητας στοχεύει συστήματα με σημαντικά θερμικά φορτία. Τυπικά παραδείγματα περιλαμβάνουν συστοιχίες διόδων λέιζερ, εξοπλισμό διεργασίας ημιαγωγών και αναλυτικά όργανα που παράγουν σταθερή θερμική έξοδο.

Κατασκευάζουμε Ψύκτες TE υψηλής ψυκτικής ικανότητας για βιομηχανικές εφαρμογές στην δική μας εγκατάσταση. Αυτό περιλαμβάνει την προετοιμασία θερμοηλεκτρικού υλικού, την επεξεργασία πλινθωμάτων, την κοπή σε κύβους, τη συναρμολόγηση της μονάδας και την τελική δοκιμή. Ο έλεγχος αυτών των βημάτων μας επιτρέπει να προσαρμόσουμε τη σύνθεση του υλικού, τη γεωμετρία των πέλλετ και την επιλογή συγκόλλησης ώστε να ταιριάζουν με συγκεκριμένες συνθήκες λειτουργίας.

Τεχνικές Προδιαγραφές

Οι τυπικές μονάδες καλύπτουν μια σειρά από δυνατότητες ψύξης. Ο παρακάτω πίνακας παραθέτει κοινές παραμέτρους. Διατίθενται προσαρμοσμένες διαμορφώσεις για διαφορετικές τάσεις, διαστάσεις και απαιτήσεις θερμοκρασίας θερμής πλευράς.

Οι προδιαγραφές επαληθεύονται σε βάση παρτίδας χρησιμοποιώντας έναν θερμικό δοκιμαστικό σταθμό. Μια αναφορά δοκιμής μπορεί να παρέχεται με κάθε αποστολή κατόπιν αιτήματος.

Σημαντική σημείωση για το Qmax: Το Qmax μετράται με μηδενική διαφορά θερμοκρασίας μεταξύ της θερμής και της ψυχρής πλευράς. Στην πραγματική λειτουργία, η ψυχρή πλευρά είναι πάντα πιο κρύα από την καυτή πλευρά, επομένως η πραγματική ικανότητα άντλησης θερμότητας είναι χαμηλότερη. Για παράδειγμα, μια μονάδα με ονομαστική ισχύ 200 W Qmax μπορεί να αφαιρέσει μόνο 80 W όταν το ΔT είναι 30 K. Η επιλογή πρέπει να βασίζεται στο πραγματικό σημείο λειτουργίας, όχι μόνο στον αριθμό Qmax.

Δομή και Λειτουργική Αρχή

Οι ψύκτες TE υψηλής ικανότητας ψύξης για βιομηχανικές εφαρμογές είναι μια αντλία θερμότητας στερεάς κατάστασης. Το συνεχές ρεύμα μεταφέρει τη θερμότητα από την ψυχρή πλευρά στην θερμή πλευρά. Η θερμή πλευρά πρέπει να συνδεθεί σε ψύκτρα ή κρύα πλάκα για να απορρίψει την αντλούμενη θερμότητα συν την ηλεκτρική ισχύ εισόδου. Εάν η καυτή πλευρά δεν ψύχεται αποτελεσματικά, η θερμότητα ρέει πίσω στην ψυχρή πλευρά και η καθαρή ικανότητα ψύξης μειώνεται.

1. Κεραμικά Υποστρώματα

Οι εξωτερικές πλάκες είναι κατασκευασμένες από αλουμίνα ή νιτρίδιο αλουμινίου. Παρέχουν ηλεκτρική μόνωση ενώ μεταδίδουν θερμότητα. Η επιπεδότητα της επιφάνειας ελέγχεται για να εξασφαλίζεται καλή θερμική επαφή με την πηγή θερμότητας και την ψύκτρα. Συνιστάται ένα υλικό θερμικής διεπαφής (TIM) μεταξύ της κεραμικής επιφάνειας και της επιφάνειας στερέωσης.

2. Πέλλετ και ηλεκτρόδια ημιαγωγών

Τα σφαιρίδια τελλουριδίου βισμούθιου τύπου Ν και τύπου Ρ συνδέονται σε σειρά με ίχνη ηλεκτροδίων χαλκού. Ο αριθμός και το μέγεθος των pellet καθορίζουν την τάση, το ρεύμα και την ικανότητα ψύξης της μονάδας. Χρησιμοποιούμε επίστρωση πολλαπλών στρώσεων στα ίχνη χαλκού για την αποφυγή οξείδωσης κατά τη μακροχρόνια λειτουργία.

3. Απόρριψη θερμότητας θερμής πλευράς

Η θερμοκρασία της θερμής πλευράς είναι ο πιο σημαντικός παράγοντας που επηρεάζει την απόδοση του TEC. Κάθε αύξηση κατά 10°C στη θερμοκρασία της θερμής πλευράς τυπικά μειώνει την ικανότητα ψύξης κατά 5–10% και μειώνει τη μέγιστη δυνατή ΔT. Για μονάδες υψηλής χωρητικότητας, συνιστώνται συγκροτήματα σωλήνων εξαναγκασμένης ψύξης με αέρα, υγρής ψύξης ή θερμότητας. Οι παθητικές ψύκτρες σπάνια επαρκούν πάνω από 100 W συνολικής απόρριψης θερμότητας.

4. Περιμετρική σφράγιση

Μια ανθεκτική στην υγρασία εποξειδική σφράγιση περιβάλλει την εσωτερική διάταξη ημιαγωγών. Αυτή η σφράγιση δεν παρέχει ερμητική σφράγιση, αλλά προστατεύει τα πέλλετ και τα ηλεκτρόδια από συμπύκνωση και ατμοσφαιρικούς ρύπους σε κανονικά βιομηχανικά περιβάλλοντα. Για συνθήκες υψηλής υγρασίας, πλύσης ή εξωτερικού χώρου, απαιτείται πρόσθετη ενθυλάκωση.

Κατασκευή και Ποιοτικός Έλεγχος

Η X-Meritan παράγει εσωτερικά τις μονάδες TEC. Η σειρά παραγωγής είναι:

Προετοιμασία πλινθωμάτων θερμοηλεκτρικού υλικού

Εξώθηση και κοπή σε κύβους σφαιριδίων ημιαγωγών

Αυτοματοποιημένη τοποθέτηση και συγκόλληση pellet

Επιμετάλλωση κεραμικού υποστρώματος

Τελική συναρμολόγηση και ηλεκτρική δοκιμή

Κάθε παρτίδα παραγωγής ελέγχεται για εσωτερική αντίσταση, ικανότητα ψύξης και οπτικά ελαττώματα. Διατηρούνται αρχεία δοκιμών για ιχνηλασιμότητα. 建议插入工厂实拍照片或产线流程图片

Μέθοδοι δοκιμής

Τα πραγματικά πρότυπα δοκιμής και τα κριτήρια αποδοχής συμφωνούνται με τον πελάτη πριν από την παραγωγή όγκου. Επικοινωνήστε μαζί μας για να συζητήσουμε τις συγκεκριμένες απαιτήσεις σας.

Πιστοποιήσεις και Συμμόρφωση

Οι ακόλουθες πιστοποιήσεις και δηλώσεις συμμόρφωσης επί του παρόντος ενημερώνονται.

● ISO 9001:2015 – Σύστημα διαχείρισης ποιότητας

● ISO 14001 – Σύστημα περιβαλλοντικής διαχείρισης

● Συμμόρφωση RoHS

● Συμμόρφωση REACH

● Σήμανση CE (εάν υπάρχει)

● Πιστοποίηση UL (αν υπάρχει)

Θα παρέχουμε αντίγραφα έγκυρων πιστοποιητικών κατόπιν αιτήματος. Επικοινωνήστε μαζί μας για να επιβεβαιώσετε την τρέχουσα κατάσταση.

Επιλογές προσαρμογής

Οι τυπικές μονάδες καλύπτουν πολλές εργασίες βιομηχανικής ψύξης. Για έργα μεγάλου όγκου ή εξειδικευμένα έργα, προσφέρουμε προσαρμοσμένη μηχανική στους ακόλουθους τομείς:

● Προσαρμοσμένο αποτύπωμα και ύψος

● Συγκόλληση και υποστρώματα υψηλότερης θερμοκρασίας για Th > 150°C

● Μονάδες TEC πολλαπλών σταδίων για βαθύτερες διαφορές θερμοκρασίας

● Προσυναρμολογημένες ψύκτρες ή ψυχρές πλάκες

● Ενσωματωμένοι αισθητήρες θερμοκρασίας (NTC ή RTD)

● Ειδικές διαμορφώσεις καλωδίων ηλεκτροδίων ή σύνδεσμοι

Ένα τυπικό προσαρμοσμένο έργο ακολουθεί αυτή τη διαδικασία:

1. Ο πελάτης παρέχει θερμικό φορτίο, θερμοκρασία ψυχρής πλευράς, συνθήκες περιβάλλοντος και περιορισμούς χώρου.

2. Οι μηχανικοί μας προσομοιώνουν την απαιτούμενη ενότητα και παρέχουν μια προτεινόμενη διαμόρφωση.

3. Παράγουμε δείγματα για επικύρωση πελατών.

4. Μετά από έγκριση, προχωράμε σε μαζική παραγωγή.

Γιατί οι μηχανικοί επιλέγουν τις μονάδες X-Meritan TEC

Αντί να αναφέρουμε γενικά πλεονεκτήματα, ακολουθούν οι συγκεκριμένες δυνατότητες που διαφοροποιούν τις ενότητες μας:

Εσωτερική επεξεργασία θερμοηλεκτρικών υλικών

Ελέγχουμε τη διαδικασία από το ακατέργαστο πλινθίο έως την τελική συσκευή. Αυτό περιλαμβάνει τη σύνθεση του υλικού, το μέγεθος του σφαιριδίου και τα επίπεδα ντόπινγκ. Οι περισσότεροι προμηθευτές TEC αγοράζουν προκατασκευασμένα πέλλετ ή γκοφρέτες και συναρμολογούν μόνο μονάδες. Επειδή χειριζόμαστε το ίδιο το υλικό, μπορούμε να προσαρμόσουμε την τιμή ZT και να βελτιστοποιήσουμε για συγκεκριμένα εύρη θερμοκρασίας.

Δοκιμή απόδοσης σε επίπεδο παρτίδας

Κάθε παρτίδα παραγωγής ελέγχεται για Qmax, ΔTmax και εσωτερική αντίσταση. Οι αναφορές δοκιμών είναι διαθέσιμες στους πελάτες. Αυτό σας επιτρέπει να επαληθεύσετε ότι οι μονάδες πληρούν τις προδιαγραφές σας πριν τις ενσωματώσετε στο σύστημά σας.

Προσαρμοσμένη μηχανική χωρίς ελάχιστες κυρώσεις παραγγελίας

Πολλοί προμηθευτές απαιτούν μεγάλες ελάχιστες παραγγελίες για προσαρμοσμένες διαστάσεις ή παραμέτρους. Διατηρούμε ευέλικτο προγραμματισμό παραγωγής, επομένως είναι εφικτά προσαρμοσμένα έργα με μέτριους όγκους. Επικοινωνήστε μαζί μας για την απαίτησή σας ακόμα κι αν η αναμενόμενη ετήσια ποσότητα είναι μόνο μερικές εκατοντάδες τεμάχια.

Άμεση επικοινωνία με την ομάδα παραγωγής

Όταν επικοινωνείτε με την X-Meritan, μιλάτε με μηχανικούς που έχουν πρόσβαση στα δεδομένα παραγωγής και στα αποτελέσματα των δοκιμών. Αυτό μειώνει τα τυπικά εμπρός-πίσω των εμπορικών εταιρειών και συντομεύει τον κύκλο αξιολόγησης του δείγματος.

Τυπικές Εφαρμογές

Οι μονάδες TEC υψηλής ψυκτικής ικανότητας χρησιμοποιούνται σε περιβάλλοντα όπου η ενεργή ψύξη υγρού δεν είναι πρακτική ή όπου απαιτείται ακριβής έλεγχος θερμοκρασίας.

Βιομηχανικά Ηλεκτρονικά και Τηλεπικοινωνίες

Ψύξη για διόδους λέιζερ και φωτοανιχνευτές σε συστήματα οπτικών ινών

Θερμική διαχείριση ντουλαπιών τηλεπικοινωνιών εξωτερικού χώρου

Σταθεροποίηση θερμοκρασίας για ενισχυτές ισχύος και μονάδες RF

Εξοπλισμός ημιαγωγών και λέιζερ

Ψύξη τσοκ γκοφρέτας και θαλάμων επεξεργασίας

Θερμικός έλεγχος για σήμανση λέιζερ και κεφαλές κοπής

Σταθεροποίηση θερμοκρασίας για οπτικούς πάγκους

Ιατρικά και Αναλυτικά Όργανα

Θερμικοί κυκλοποιητές PCR και ψύξη μπλοκ δειγμάτων

Έλεγχος θερμοκρασίας για χώρους αποθήκευσης αντιδραστηρίων

Ψύξη αισθητήρων εικόνας CCD και CMOS

Μεταφορές και Ειδικός Εξοπλισμός

Ψύξη για αισθητήρες LiDAR σε αυτόνομα οχήματα

Συστήματα αερισμού καθισμάτων

Φορητά δοχεία ψύξης

Οδηγός επιλογής TEC

Για να καθορίσετε ένα TEC υψηλής χωρητικότητας, προετοιμάστε τις ακόλουθες πληροφορίες προτού επικοινωνήσετε μαζί μας:

Απαιτούμενο ψυκτικό φορτίο (σε watt) στην ψυχρή πλευρά. Αυτή είναι η θερμότητα που παράγεται από το εξάρτημα που χρειάζεστε για να κρυώσετε.

Στοχεύστε τη θερμοκρασία και την ανοχή στην ψυχρή πλευρά. Για παράδειγμα, 25°C ± 0,5°C.

Μπορείτε να αποδεχτείτε τη μέγιστη θερμοκρασία θερμής πλευράς, με βάση την ψύκτρα και τις συνθήκες περιβάλλοντος.

Εύρος θερμοκρασίας περιβάλλοντος στο οποίο θα λειτουργεί το σύστημα.

Διαθέσιμος τύπος ψύκτρας και θερμική αντίσταση. Σωλήνας εξαναγκασμένου αέρα, υγρής ψύξης ή θερμότητας.

Διαθέσιμη τάση συνεχούς ρεύματος και μέγιστη επιτρεπόμενη λήψη ρεύματος.

Περιορισμοί χώρου εγκατάστασης: μήκος, πλάτος, ύψος και σχέδιο οπής στερέωσης.

Απαιτήσεις θερμικού κύκλου: πόσοι κύκλοι ανά ημέρα, μεταβολή θερμοκρασίας και αναμενόμενη διάρκεια ζωής.

Περιβαλλοντικές συνθήκες: υγρασία, σκόνη, έκθεση σε χημικές ουσίες ή χρήση σε εξωτερικούς χώρους.

Μόλις παρέχετε αυτές τις λεπτομέρειες, μπορούμε να προτείνουμε μια συγκεκριμένη ενότητα ή να σχεδιάσουμε μια προσαρμοσμένη λύση. Θα παρέχουμε επίσης καμπύλες απόδοσης που δείχνουν την ικανότητα ψύξης σε σχέση με τη διαφορά θερμοκρασίας για το συνιστώμενο ρεύμα λειτουργίας.

Συχνές Ερωτήσεις

Ε: Πώς μπορώ να επιλέξω το σωστό TEC για την αίτησή μου;

Α: Πρέπει να γνωρίζετε το θερμικό φορτίο που πρέπει να αφαιρεθεί (σε watt), τη μέγιστη επιτρεπόμενη θερμοκρασία για το ψυχόμενο αντικείμενο, τη θερμοκρασία περιβάλλοντος και τη διαθέσιμη απόδοση της ψύκτρας στην καυτή πλευρά. Δώστε αυτές τις τιμές στους μηχανικούς μας και θα σας προτείνουμε μια μονάδα και ρεύμα λειτουργίας.

Ε: Ποια είναι η διαφορά μεταξύ του Qmax και της πραγματικής ικανότητας ψύξης;

Α: Το Qmax είναι η μέγιστη ικανότητα άντλησης θερμότητας όταν η διαφορά θερμοκρασίας μεταξύ ζεστών και κρύων πλευρών είναι μηδέν. Στην πραγματική λειτουργία, υπάρχει πάντα διαφορά θερμοκρασίας. Η πραγματική ικανότητα ψύξης μειώνεται όσο αυξάνεται το ΔT. Τα φύλλα δεδομένων μας περιλαμβάνουν καμπύλες απόδοσης για διαφορετικά ρεύματα λειτουργίας.

Ε: Μπορεί ένα TEC να αποτύχει εάν η καυτή πλευρά ζεσταθεί πολύ;

Α: Ναι. Η μέγιστη θερμοκρασία θερμής πλευράς καθορίζεται για κάθε μονάδα. Η υπέρβαση αυτής της θερμοκρασίας μπορεί να υποβαθμίσει τους αρμούς συγκόλλησης και να μειώσει τη διάρκεια ζωής της μονάδας. Σχεδιάζετε πάντα τη θερμή πλευρική ψύκτρα έτσι ώστε το Th να παραμένει εντός του ονομαστικού ορίου στις χειρότερες συνθήκες περιβάλλοντος.

Ε: Πόσο διαρκούν οι μονάδες TEC;

Α: Οι μονάδες TEC δεν έχουν κινούμενα μέρη, επομένως η μηχανική φθορά δεν αποτελεί παράγοντα. Ωστόσο, ο θερμικός κύκλος προκαλεί καταπόνηση στις αρθρώσεις συγκόλλησης και μπορεί τελικά να οδηγήσει σε αυξημένη εσωτερική αντίσταση. Επιλεγμένα σχέδια υψηλής χωρητικότητας έχουν αξιολογηθεί μέσω δοκιμών θερμικού κύκλου. Η πραγματική διάρκεια του κύκλου εξαρτάται από το εύρος θερμοκρασίας, το ρεύμα, τον ρυθμό ράμπας, την τάση τοποθέτησης και την υγρασία λειτουργίας. Τα δεδομένα δοκιμών μπορούν να παρέχονται για πιστοποιημένα έργα.

Ε: Παρέχετε δεδομένα δοκιμών ή αναφορές αξιοπιστίας;

Α: Ναι. Για κάθε παρτίδα παραγωγής, μπορούμε να παρέχουμε μια περίληψη των δοκιμασμένων παραμέτρων. Για μεγαλύτερες παραγγελίες, μπορούμε να εκτελέσουμε πρόσθετες δοκιμές αξιοπιστίας, όπως θερμική κυκλοποίηση, αποθήκευση σε υψηλές θερμοκρασίες και έκθεση σε υγρασία σύμφωνα με τα συμφωνημένα πρωτόκολλα.

Ε: Είναι η εποξειδική σφράγιση αδιάβροχη;

Α: Όχι. Η τυπική εποξειδική σφράγιση είναι ανθεκτική στην υγρασία αλλά όχι ερμητική. Για εφαρμογές με υψηλή υγρασία, συμπύκνωση ή άμεση επαφή με το νερό, απαιτείται πρόσθετη ενθυλάκωση ή προσαρμοσμένο περίβλημα.

Επικοινωνία και Τεχνική Υποστήριξη

Για να ζητήσετε σύσταση ή δείγμα, δώστε τις ακόλουθες πληροφορίες:

● Θερμικό φορτίο προς αφαίρεση (W)

● Απαιτούμενη θερμοκρασία ψυχρής πλευράς ή διαφορά θερμοκρασίας

● Εύρος θερμοκρασίας περιβάλλοντος

● Διαθέσιμος χώρος για το TEC και την ψύκτρα

● Διατίθεται τάση τροφοδοσίας

● Αναμενόμενη ετήσια ποσότητα

Η ομάδα μηχανικών μας ανταποκρίνεται εντός μιας εργάσιμης ημέρας. Παρέχουμε δείγματα για αξιολόγηση πριν από παραγγελίες όγκου.
