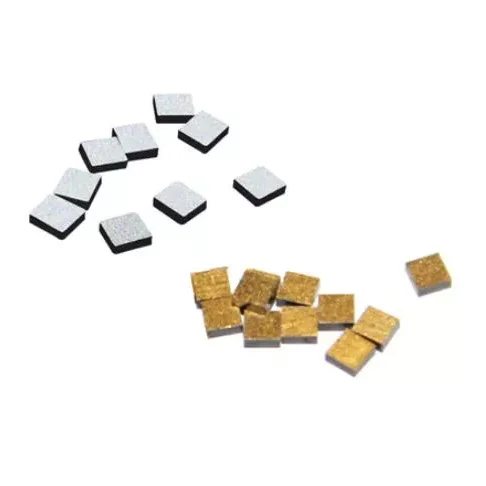

NTC χαμηλής θερμοκρασίας

Τα θερμίστορ χαμηλών θερμοκρασιών NTC της X-Meritan είναι σχεδιασμένα για ανίχνευση θερμοκρασίας σε περιβάλλοντα χαμηλής θερμοκρασίας και κρυογονικά όπου απαιτείται καθορισμένη απόκριση αντίστασης-θερμοκρασίας. Το αισθητήριο στοιχείο κατασκευάζεται από ένα πυροσυσσωματωμένο σύνθετο οξειδίων μετάλλων, παρέχοντας τον αρνητικό συντελεστή θερμοκρασίας που απαιτείται για την ανίχνευση των αλλαγών θερμοκρασίας μέσω της μεταβολής της αντίστασης.

Το θερμίστορ μπορεί να διαμορφωθεί για εφαρμογές όπως κρυογονική ανίχνευση στάθμης υγρού, παρακολούθηση θερμοκρασίας περιέλιξης κινητήρα, νέο ενεργειακό εξοπλισμό, βιομηχανικό αυτοματισμό και εξειδικευμένα εργαστηριακά ή ιατρικά συστήματα. Τα χαρακτηριστικά αντίστασης, οι διαστάσεις του αισθητήρα, η ενθυλάκωση, τα καλώδια μολύβδου και άλλες προδιαγραφές μπορούν να προσαρμοστούν στις απαιτήσεις του εξοπλισμού.

Αρχή αρνητικού συντελεστή θερμοκρασίας

Το NTC σημαίνει αρνητικός συντελεστής θερμοκρασίας. Το θεμελιώδες χαρακτηριστικό του είναι ότι η ηλεκτρική αντίσταση αλλάζει αντίστροφα με τη θερμοκρασία.

Χαμηλότερη θερμοκρασία → Υψηλότερη αντίσταση

Υψηλότερη θερμοκρασία → Χαμηλότερη αντίσταση

Όταν αλλάζει η θερμοκρασία περιβάλλοντος, η αντίσταση του ανιχνευτικού υλικού συντηγμένου μετάλλου-οξειδίου αλλάζει ανάλογα. Το κύκλωμα μέτρησης καθορίζει τη θερμοκρασία μετρώντας αυτήν την αντίσταση και συγκρίνοντάς την με το καθορισμένο χαρακτηριστικό αντίστασης-θερμοκρασίας (R/T) του θερμίστορ.

Ηλεκτρικά Χαρακτηριστικά

Η ηλεκτρική συμπεριφορά του θερμίστορ ορίζεται από τη σχέση αντίστασης-θερμοκρασίας και τις ανοχές που σχετίζονται με τις καθορισμένες παραμέτρους.

Οι πραγματικές τιμές πρέπει να λαμβάνονται από τις ισχύουσες προδιαγραφές προϊόντος ή τα δεδομένα δοκιμής για την επιλεγμένη διαμόρφωση. Για εφαρμογές σε χαμηλή θερμοκρασία, τα ηλεκτρικά χαρακτηριστικά θα πρέπει να αξιολογούνται σε όλο το πραγματικό εύρος ανίχνευσης και όχι μόνο από την τιμή αντίστασης 25°C.

Cryogenic Liquid Level Detection

Το θερμίστορ μπορεί να διαμορφωθεί για ανίχνευση στάθμης υγρού σε κρυογονικά μέσα όπως υγρό άζωτο και υγρό οξυγόνο.

Η αρχή ανίχνευσης βασίζεται σε αλλαγές στη θερμική κατάσταση γύρω από το αισθητήριο στοιχείο. Όταν το στοιχείο αλλάζει μεταξύ συνθηκών που καλύπτονται από υγρά και εκτίθενται σε ατμούς, η αντίστασή του αλλάζει ανάλογα. Ένα κύκλωμα μέτρησης ή ελέγχου μπορεί να χρησιμοποιήσει αυτή τη διακύμανση αντίστασης για να αναγνωρίσει την αντίστοιχη κατάσταση στάθμης υγρού.

Για αυτήν την εφαρμογή, η θέση ανίχνευσης, το εύρος θερμοκρασίας στόχου, το χαρακτηριστικό R/T, η ενθυλάκωση και η μέθοδος εγκατάστασης πρέπει να ληφθούν υπόψη μαζί. Η διαμόρφωση θα πρέπει επίσης να αξιολογηθεί σε σχέση με το πραγματικό μέσο και τη δομή του εξοπλισμού, ιδιαίτερα για εφαρμογές που περιλαμβάνουν κρυογονικά υγρά.

Παρακολούθηση θερμοκρασίας περιέλιξης κινητήρα

Το θερμίστορ μπορεί να ενσωματωθεί στις περιελίξεις του κινητήρα για να παρακολουθεί τις αλλαγές θερμοκρασίας κατά τη λειτουργία.

Τοποθετημένο κοντά στην περιέλιξη, το NTC παρέχει ένα ηλεκτρικό σήμα που εξαρτάται από τη θερμοκρασία που μπορεί να συνδεθεί σε ένα κύκλωμα προστασίας ή ελέγχου. Οι αλλαγές στη θερμοκρασία περιέλιξης προκαλούν αντίστοιχες αλλαγές αντίστασης, επιτρέποντας στο σύστημα να εντοπίσει μη φυσιολογικές θερμικές συνθήκες και να ξεκινήσει την απαιτούμενη απόκριση παρακολούθησης ή προστασίας.

Οι εφαρμογές κινητήρα απαιτούν προσεκτική εξέταση των διαστάσεων του αισθητήρα, των απαιτήσεων μόνωσης, της κατασκευής του σύρματος μολύβδου, των χαρακτηριστικών αντίστασης και της θέσης εγκατάστασης. Ο αισθητήρας πρέπει να ταιριάζει στον διαθέσιμο χώρο περιέλιξης, διατηρώντας παράλληλα την απαιτούμενη ηλεκτρική μόνωση και διάταξη σύνδεσης.

Άλλοι τομείς εφαρμογής

Το θερμίστορ μπορεί επίσης να ενσωματωθεί σε εξοπλισμό όπου απαιτείται ανάδραση χαμηλής θερμοκρασίας για έλεγχο διαδικασίας, προστασία ή θερμική διαχείριση.

Οι εφαρμοστέοι τομείς περιλαμβάνουν νέο ενεργειακό εξοπλισμό, συστήματα βιομηχανικού αυτοματισμού, εργαστηριακό εξοπλισμό, ιατρικά συστήματα ψύξης και εξειδικευμένες μονάδες ψύξης. Η κατάλληλη διαμόρφωση εξαρτάται από τη θερμοκρασία λειτουργίας, την ηλεκτρική διεπαφή, τις συνθήκες εγκατάστασης και τα απαιτούμενα χαρακτηριστικά ανίχνευσης.

Κατασκευή και Διασφάλιση Ποιότητας

Η X-Meritan έχει περισσότερα από 10 χρόνια εμπειρίας στη διαχείριση θερμικών ημιαγωγών, με δυνατότητες που καλύπτουν την ανάπτυξη υλικών, την κατασκευή εξαρτημάτων, τη συναρμολόγηση, τη δοκιμή και το σχεδιασμό λύσεων θερμικής διαχείρισης.

Οι εγκαταστάσεις παραγωγής και δοκιμών του υποστηρίζουν διαδικασίες όπως συγκόλληση, επαναροή, διανομή, κοπή, σφράγιση, σκλήρυνση και εκτύπωση. Η αξιολόγηση ποιότητας θερμίστορ μπορεί να περιλαμβάνει επιθεώρηση υλικού, παραγωγή στοιχείων, πυροσυσσωμάτωση, ενθυλάκωση, ηλεκτρική δοκιμή, δοκιμή R/T, επιθεώρηση διαστάσεων και τελική επαλήθευση σύμφωνα με τις ισχύουσες απαιτήσεις προϊόντος.

Μια τυπική σειρά παραγωγής και επιθεώρησης είναι:

Προετοιμασία υλικού → Παραγωγή στοιχείων → πυροσυσσωμάτωση → ενθυλάκωση → Ηλεκτρική δοκιμή → Δοκιμή R/T → Τελική επιθεώρηση

Το σύστημα διαχείρισης ποιότητας της εταιρείας είναι πιστοποιημένο κατά ISO 9001:2015. Η συμμόρφωση με RoHS και REACH μπορεί να παρέχεται για ισχύοντα προϊόντα και διαμορφώσεις.

Τα σχέδια και τα δείγματα πελατών μπορούν επίσης να χρησιμοποιηθούν ως αναφορές ανάπτυξης όταν μια τυπική διαμόρφωση δεν πληροί τις απαιτήσεις του εξοπλισμού-στόχου. Η επαλήθευση του δείγματος μπορεί να ολοκληρωθεί πριν από την παραγωγή όγκου για να επιβεβαιωθούν οι απαιτούμενες ηλεκτρικές και μηχανικές προδιαγραφές.

FAQ

Τι σημαίνει NTC;

Το NTC σημαίνει αρνητικός συντελεστής θερμοκρασίας. Ένα θερμίστορ NTC έχει αντίσταση που μειώνεται όσο αυξάνεται η θερμοκρασία και αυξάνεται καθώς μειώνεται η θερμοκρασία. Αυτή η προβλέψιμη σχέση επιτρέπει στο εξάρτημα να χρησιμοποιείται για μέτρηση θερμοκρασίας, παρακολούθηση και προστασία.

Τι δείχνουν οι τιμές R25 και B σε ένα NTC;

Το R25 είναι η ονομαστική αντίσταση που μετράται στους 25°C, ενώ η τιμή B περιγράφει τη σχέση αντίστασης-θερμοκρασίας σε ένα καθορισμένο εύρος θερμοκρασίας. Και τα δύο χρησιμοποιούνται μαζί με το ισχύον χαρακτηριστικό R/T κατά την αξιολόγηση ενός θερμίστορ.

Μπορεί ένα NTC να χρησιμοποιηθεί για ανίχνευση στάθμης υγρού αζώτου ή υγρού οξυγόνου;

Ένα NTC μπορεί να διαμορφωθεί για ανίχνευση κρυογονικής στάθμης υγρού όταν τα χαρακτηριστικά αντίστασης-θερμοκρασίας, συσκευασίας, θέσης εγκατάστασης και ηλεκτρικής διεπαφής είναι κατάλληλα για την εφαρμογή. Η τελική διαμόρφωση θα πρέπει να επαληθευτεί σε σχέση με την απαιτούμενη θερμοκρασία λειτουργίας, το μέσο και τις συνθήκες του εξοπλισμού.

Μπορεί ένα NTC χαμηλής θερμοκρασίας να ενσωματωθεί στις περιελίξεις του κινητήρα;

Ναί. Ένα θερμίστορ μπορεί να σχεδιαστεί για ενσωματωμένη παρακολούθηση θερμοκρασίας περιέλιξης κινητήρα όταν οι διαστάσεις, η μόνωση, η διαμόρφωση του ηλεκτροδίου, το εύρος θερμοκρασίας και τα ηλεκτρικά χαρακτηριστικά του είναι συμβατά με τη δομή του κινητήρα.
