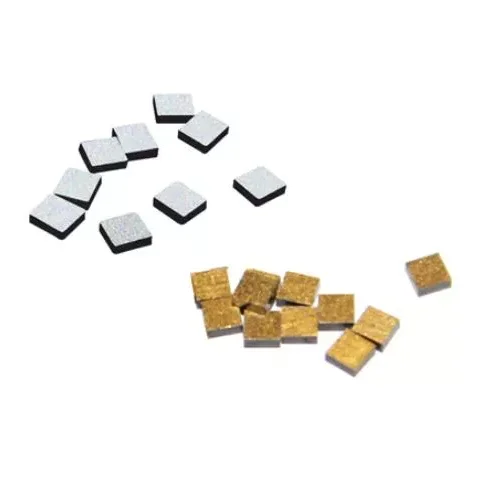

Συσκευασμένο με φιλμ NTC

Η X-Meritan αναπτύσσει συμπαγή εξαρτήματα ανίχνευσης θερμοκρασίας για ηλεκτρονικά που απαιτούν γρήγορη απόκριση, σταθερή θερμική ανίχνευση και περιβαλλοντική αντίσταση. Η πολυστρωματική δομή χρησιμοποιεί οξείδια μετάλλων μετάπτωσης όπως το μαγγάνιο και το νικέλιο, με το ευαίσθητο στρώμα να κατασκευάζεται με ψεκασμό μαγνητρονίων.

Το συσκευασμένο με φιλμ NTC παρέχει τυπική θερμική απόκριση εντός 3 δευτερολέπτων, λειτουργεί από -40°C έως +125°C και διαθέτει τιμή B 3950 K. Το χημικά αδρανές εξωτερικό του φιλμ παρέχει αντίσταση σε οξέα, αλκάλια και οργανικούς διαλύτες, καθιστώντας το κατάλληλο για βιομηχανικές, ιατρικές, ηλεκτρονικές συσκευές ευρείας κατανάλωσης και αυτοκινητοβιομηχανία.

Βασικές Προδιαγραφές

Εκτέλεση

Γρήγορη θερμική απόκριση

Η χαμηλή θερμική ικανότητα περίπου 1 J/K μειώνει τη θερμική καθυστέρηση και επιτρέπει την τυπική σταθεροποίηση της θερμοκρασίας μέσα σε 3 δευτερόλεπτα. Αυτό είναι χρήσιμο για την παρακολούθηση της μπαταρίας, τα ιατρικά όργανα και τα ηλεκτρονικά ισχύος όπου πρέπει να ανιχνευθούν γρήγορες αλλαγές θερμοκρασίας.

Ευρύ εύρος θερμοκρασίας

Το εύρος λειτουργίας από -40°C έως +125°C υποστηρίζει εφαρμογές που εκτίθενται σε συνθήκες ψυχρής εκκίνησης, υψηλές θερμοκρασίες περιβάλλοντος και επαναλαμβανόμενες θερμικές αλλαγές.

Χημική Αντίσταση

Το αδρανές εξωτερικό φιλμ προστατεύει τη δομή αίσθησης από οξέα, αλκάλια και οργανικούς διαλύτες. Για συνεχή έκθεση σε υψηλής συγκέντρωσης διαβρωτικούς ατμούς, συνιστάται επικύρωση ειδικής εφαρμογής.

Ακρίβεια και Αντίσταση

Ακρίβεια θερμοκρασίας

Οι διαθέσιμες πληροφορίες προϊόντος δεν καθορίζουν μια καθολική προδιαγραφή ακρίβειας όπως ±1°C ή ±0,5°C. Η πραγματική ακρίβεια του συστήματος εξαρτάται από την ανοχή αντίστασης, την ανοχή τιμής Β, τον σχεδιασμό κυκλώματος, την ανάλυση ADC, την εγκατάσταση και τη βαθμονόμηση.

Για έργα που απαιτούν ±1°C ή ±0,5°C, η ακρίβεια στόχου θα πρέπει να προσδιορίζεται κατά την RFQ, ώστε το X-Meritan να μπορεί να αξιολογήσει την κατάλληλη διαμόρφωση.

Επιλογές Αντίστασης

Η τιμή αντίστασης πρέπει να επιλέγεται σύμφωνα με το κύκλωμα μέτρησης και το εύρος θερμοκρασίας στόχου. Οι συνήθεις διαμορφώσεις NTC περιλαμβάνουν 10kΩ, 47kΩ και 100kΩ, ενώ οι ακριβείς διαθέσιμες τιμές και ανοχές θα πρέπει να επιβεβαιωθούν για το επιλεγμένο μοντέλο X-Meritan.

Οι παραπάνω τιμές είναι παραδείγματα επιλογής και όχι καθολικές προδιαγραφές. Οι τελικές παράμετροι θα πρέπει να επιβεβαιώνονται με το ισχύον φύλλο δεδομένων.

Σύγκριση αισθητήρων

Σύγκριση τεχνολογίας

Για συμπαγή ηλεκτρονικά συστήματα εντός του καθορισμένου εύρους θερμοκρασίας, η δομή λεπτής μεμβράνης προσφέρει έναν πρακτικό συνδυασμό γρήγορης απόκρισης, μικρού μεγέθους και εύκολης ολοκλήρωσης κυκλώματος.

Περιοχές Εφαρμογής

Βιομηχανικός Εξοπλισμός

Το NTC με συσκευασία με φιλμ μπορεί να παρακολουθεί τη θερμοκρασία σε κινητήρες, μετασχηματιστές και εξοπλισμό τροφοδοσίας ρεύματος. Το μεγάλο εύρος λειτουργίας του και η γρήγορη απόκριση υποστηρίζουν τη θερμική παρακολούθηση σε πραγματικό χρόνο.

Ιατρικές συσκευές

Τα ψηφιακά θερμόμετρα και ο διαγνωστικός εξοπλισμός μπορούν να επωφεληθούν από τη χαμηλή θερμική ικανότητα και τη γρήγορη θερμική απόκριση. Για ιατρικές εφαρμογές με αυστηρές απαιτήσεις ακρίβειας, το πλήρες σύστημα μέτρησης θα πρέπει να είναι επικυρωμένο.

Καταναλωτικά Ηλεκτρονικά

Η λεπτή δομή είναι κατάλληλη για smartphone, φορητές συσκευές, συστήματα διαχείρισης μπαταριών και άλλα συγκροτήματα υψηλής πυκνότητας όπου ο χώρος εγκατάστασης είναι περιορισμένος.

Ηλεκτρονικά Αυτοκινήτων

Ο αισθητήρας μπορεί να χρησιμοποιηθεί για την παρακολούθηση του χώρου του κινητήρα και του πακέτου μπαταριών. Η δομή οξειδίου Mn/Ni/Co έχει σχεδιαστεί για εφαρμογές που περιλαμβάνουν μεταβολή θερμοκρασίας και θερμική καταπόνηση.

Σημειώσεις ενσωμάτωσης

Αυτοθέρμανση

Το ρεύμα λειτουργίας πρέπει να παραμένει εντός των καθορισμένων ορίων. Το υπερβολικό ρεύμα μπορεί να προκαλέσει αυτοθέρμανση και να προκαλέσει σφάλματα μέτρησης θερμοκρασίας.

Μηχανικός χειρισμός

Αποφύγετε την απότομη κάμψη, την υπερβολική πίεση ή την τάση εφελκυσμού στο σώμα του φιλμ κατά την εγκατάσταση. Το λεπτό λειτουργικό στρώμα απαιτεί ελεγχόμενο χειρισμό.

Συγκόλληση

Χρησιμοποιήστε ένα κατάλληλο βιομηχανικό προφίλ συγκόλλησης για να μειώσετε το θερμικό σοκ στην πολυστρωματική δομή. Οι συνθήκες συγκόλλησης παραγωγής πρέπει να επικυρώνονται πριν από τη μαζική κατασκευή.

Απαιτήσεις RFQ

Για προμήθειες OEM και μαζικές προμήθειες, οι αγοραστές θα πρέπει να παρέχουν την απαιτούμενη τιμή αντίστασης, ανοχή αντίστασης, τιμή B, θερμοκρασία λειτουργίας, ακρίβεια στόχου, χρόνο απόκρισης, διαστάσεις, μέθοδο σύνδεσης, περιβάλλον εφαρμογής και εκτιμώμενη ποσότητα.

Για παράδειγμα, ένα RFQ μπορεί να καθορίσει: ονομαστική αντίσταση 10kΩ ή 100kΩ, ανοχή ±1%, λειτουργία -40°C έως +125°C και ακρίβεια συστήματος ±0,5°C. Το X-Meritan μπορεί στη συνέχεια να αξιολογήσει την κατάλληλη διαμόρφωση σύμφωνα με την πραγματική εφαρμογή.

Το X-Meritan υποστηρίζει απαιτήσεις ανίχνευσης θερμοκρασίας για ηλεκτρονικούς κατασκευαστές και έργα OEM, συμπεριλαμβανομένων των απαιτήσεων αντίστασης, ανοχής, διαστάσεων και απόδοσης για συγκεκριμένες εφαρμογές.

Συχνές Ερωτήσεις

Ποιες τιμές αντίστασης είναι διαθέσιμες;

Οι κοινές επιλογές αντίστασης NTC περιλαμβάνουν 10kΩ, 47kΩ και 100kΩ. Η διαθέσιμη τιμή αντίστασης, η ανοχή και η τιμή Β θα πρέπει να επιβεβαιωθούν σύμφωνα με το επιλεγμένο μοντέλο X-Meritan και τις απαιτήσεις εφαρμογής.

Μπορεί το NTC να επιτύχει ακρίβεια ±1°C ή ±0,5°C;

Η ακρίβεια της τελικής θερμοκρασίας εξαρτάται από την ανοχή αντίστασης, την ανοχή B-value, το σχεδιασμό κυκλώματος, την ανάλυση ADC, την εγκατάσταση και τη βαθμονόμηση. Για εφαρμογές που απαιτούν ακρίβεια συστήματος ±1°C ή ±0,5°C, το X-Meritan μπορεί να αξιολογήσει την κατάλληλη διαμόρφωση με βάση τις απαιτήσεις του πελάτη.

Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Το καθορισμένο εύρος θερμοκρασίας λειτουργίας είναι -40°C έως +125°C, καθιστώντας τον αισθητήρα κατάλληλο για πολλές βιομηχανικές εφαρμογές, αυτοκίνητα, μπαταρίες, ιατρικές και ηλεκτρονικές εφαρμογές ευρείας κατανάλωσης.

Πόσο γρήγορα ανταποκρίνεται ο αισθητήρας στις αλλαγές θερμοκρασίας;

Ο τυπικός χρόνος θερμικής απόκρισης είναι ≤3 δευτερόλεπτα. Η πραγματική απόκριση μπορεί να διαφέρει ανάλογα με τη μέθοδο εγκατάστασης, τη θερμική επαφή, τη ροή αέρα και το περιβάλλον.

Μπορεί το X-Meritan να παρέχει προσαρμοσμένες διαμορφώσεις NTC;

Ναί. Για έργα OEM και μαζικά, οι πελάτες μπορούν να καθορίσουν τιμή αντίστασης, ανοχή, τιμή B, εύρος θερμοκρασίας, στόχο ακρίβειας, διαστάσεις, μέθοδο σύνδεσης και άλλες απαιτήσεις εφαρμογής για την αξιολόγηση διαμόρφωσης.
