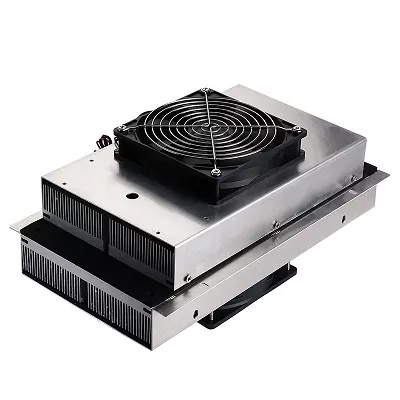

Συγκροτήματα θερμοηλεκτρικών ψυκτών υγρού σε υγρό

Οι Θερμοηλεκτρικές Συσκευές Ψύκτη Υγρού σε Υγρό χρησιμοποιούν το φαινόμενο Peltier του TEC (Θερμοηλεκτρικό Ψύκτη), ανταλλάσσοντας θερμότητα με το κρύο και το ζεστό άκρο του TEC μέσω δύο ανεξάρτητων βρόχων υγρού, επιτυγχάνοντας ενεργή ψύξη ή θέρμανση του υγρού μέσου.

Εάν χρειάζεστε τέτοια εξαρτήματα, μη διστάσετε να επικοινωνήσετε με την X-Meritan. θα σας παρέχουμε προσαρμοσμένη σχεδίαση λύσεων και υπηρεσίες τεχνικής υποστήριξης.

Βασικά εξαρτήματα

1. Θερμοηλεκτρικό τσιπ ψύξης (TEC Module): Το στοιχείο θερμοηλεκτρικής μετατροπής πυρήνα. Όταν εφαρμόζεται συνεχές ρεύμα, η θερμότητα απορροφάται από τη μία πλευρά και απελευθερώνεται από την άλλη.

2. Ψυχρής πλευράς υγρού μπλοκ: Το υγρό στόχος που κυκλοφορεί ρέει μέσω αυτής της περιοχής, μεταφέροντας θερμότητα στην ψυχρή πλευρά του TEC, ψύχοντας έτσι το υγρό.

3. Υγρό μπλοκ ζεστής πλευράς: Το νερό ψύξης ή το ψυκτικό ρέει μέσω αυτής της περιοχής, παρασύροντας τη θερμότητα που παράγεται από την καυτή πλευρά του TEC, διαχέοντας έτσι τη θερμότητα του συστήματος.

4. Θερμοαγώγιμο μέσο και στεγανοποιητική δομή: Εξασφαλίζει αποτελεσματική αγωγιμότητα θερμότητας και αποτρέπει τη διαρροή υγρού.

Ροή εργασίας: Υγρό στόχος → Ρέει μέσα από το μπλοκ υγρού ψυχρής πλευράς → Η θερμότητα απορροφάται από το TEC → Μεταφέρεται στο μπλοκ υγρού θερμής πλευράς → Το νερό ψύξης απομακρύνει τη θερμότητα.

Γιατί να χρησιμοποιήσετε μια δομή υγρού σε υγρό;

1. Υψηλή απόδοση μεταφοράς θερμότητας και πυκνότητα ισχύος

Η θερμική αγωγιμότητα των υγρών είναι πολύ μεγαλύτερη από αυτή του αέρα: η θερμική αγωγιμότητα του νερού είναι μεγαλύτερη από 20 φορές εκείνη του αέρα και η ειδική θερμοχωρητικότητα του είναι 4 φορές μεγαλύτερη από αυτή του αέρα.

Υψηλός συντελεστής μεταφοράς θερμότητας: Όταν το υγρό ρέει μέσω του ψύκτη υγρού, επιτυγχάνει πολύ υψηλή απόδοση μεταφοράς θερμότητας, εξασφαλίζοντας χαμηλή θερμική αντίσταση τόσο στη ζεστή όσο και στην κρύα πλευρά του TEC, επιτυγχάνοντας μεταφορά θερμότητας υψηλής ισχύος σε μικρό όγκο.

2. Έλεγχος θερμοκρασίας Micro-Level

Ομοιόμορφη μεταφορά θερμότητας υγρού: Το υγρό μέσο μπορεί να προσκολληθεί στενά στα μικροκανάλια μέσα στο ψυγείο υγρού, εξαλείφοντας τα τοπικά καυτά σημεία.

Σταθερότητα θερμοκρασίας: Με ένα κύκλωμα κίνησης PID και έναν αισθητήρα θερμοκρασίας υψηλής ακρίβειας, το σύστημα υγρού σε υγρό μπορεί να σταθεροποιήσει τη θερμοκρασία εξόδου του κυκλοφορούντος υγρού εντός ±0,01~0,1°C.

3. Εξαιρετικά ήσυχο και απομονωμένο περιβάλλον καθαρού δωματίου

Περιβαλλοντική απομόνωση: Το σύστημα Liquid-to-Liquid μπορεί να μεταφέρει θερμότητα μέσω σωλήνων νερού στο κύριο υδρόψυκτο σύστημα κυκλοφορίας σε παρακείμενο δωμάτιο ή σε εξωτερικούς χώρους για καυσαέρια, επιτυγχάνοντας μηδενική διαταραχή ροής αέρα και μηδενική δευτερεύουσα ρύπανση σκόνης. Χωρίς κραδασμούς και χαμηλό θόρυβο: Τα ίδια τα εξαρτήματα δεν έχουν κινούμενα μηχανικά μέρη όπως ανεμιστήρες, εξαλείφοντας την πιθανότητα μηχανικών μικροδονήσεων.

4. Ξεπερνώντας τους περιορισμούς υψηλών θερμοκρασιών

Το σύστημα Liquid to Liquid μπορεί να μειώσει αναγκαστικά τη θερμοκρασία της ζεστής επιφάνειας TEC συνδέοντας σε ένα εξωτερικό, εργοστασιακό δίκτυο νερού ψύξης χαμηλότερης θερμοκρασίας, διατηρώντας έτσι μια μεγάλη διαφορά θερμοκρασίας λειτουργίας.

Υγρό σε υγρό έναντι παραδοσιακού αερόψυκτου TEC

Παράμετροι προϊόντος

Σενάρια εφαρμογής

Τα συγκροτήματα θερμοηλεκτρικών ψυκτών υγρού σε υγρό χρησιμοποιούνται σε βιομηχανικά, ιατρικά και επιστημονικά ερευνητικά πεδία όπου απαιτείται σταθερότητα υψηλής θερμοκρασίας και απόδοση ανταλλαγής θερμότητας:

● Ιατρικά και βιοαναλυτικά: Ακριβής έλεγχος θερμοκρασίας υγρού σε αναλυτές αίματος, όργανα ενίσχυσης γονιδίων PCR και εξοπλισμό αιμοκάθαρσης.

● Εξοπλισμός ημιαγωγών και λέιζερ: Έλεγχος θερμοκρασίας τοπικών κυκλωμάτων υγρής ψύξης σε λέιζερ ημιαγωγών υψηλής ισχύος και μηχανές λιθογραφίας.

● Βιομηχανικά Αναλυτικά Όργανα: Συστήματα ψύξης αντιδραστηρίων και δειγμάτων σε χρωματογράφους και φασματόμετρα μάζας.

● Νέα Ενέργεια και Εργαστήρια: Δοκιμές θερμικής διαχείρισης μπαταριών και ελεγχόμενη με θερμοκρασία κυκλοφορία υγρού σε διαδικασίες χημικής αντίδρασης ακριβείας.

Υπηρεσίες Τεχνικής Υποστήριξης X-Meritan

1. Σχεδιασμός και αξιολόγηση λύσεων

Το X-Meritan θα υπολογίσει με ακρίβεια την απορρόφηση θερμότητας, τη διαφορά θερμοκρασίας λειτουργίας και τους περιορισμούς τάσης και ρεύματος με βάση το περιβάλλον εφαρμογής του πελάτη.

Στη συνέχεια, παρέχουμε συνολικές προτάσεις σχεδιασμού συστήματος θερμικής διαχείρισης, συμπεριλαμβανομένης της ψύξης με αέρα, της υγρής ψύξης και της αγωγιμότητας του σωλήνα θερμότητας.

2. Προσαρμοσμένη Δευτερεύουσα Ανάπτυξη

Υποστηρίζουμε προσαρμοσμένες δομικές και ηλεκτρικές παραμέτρους που βασίζονται σε σχέδια CAD που παρέχονται από τον πελάτη ή φυσικά δείγματα. Προσφέρουμε προαιρετικές υπηρεσίες όπως διαφορετικά υλικά κεραμικού υποστρώματος, ακανόνιστες δομές, ειδικούς αγωγούς και αδιάβροχη στεγανοποίηση.

3. Δωρεάν επαλήθευση πρωτοτύπων και δοκιμών

Μετά την επιβεβαίωση της λύσης, πριν από τη μαζική παραγωγή, θα στείλουμε δείγματα υψηλής ακρίβειας και θα καθοδηγήσουμε τους πελάτες στη βελτιστοποίηση της θερμικής αντίστασης σε επαφή με ψυχρή/καυτή επιφάνεια, στον έλεγχο της πίεσης εγκατάστασης και στον συντονισμό των σημάτων κίνησης PWM.

4. Εγγύηση Ποιότητας Μαζικής Παραγωγής και Παράδοσης

Χρησιμοποιώντας τις πλήρως αυτοματοποιημένες μηχανές συλλογής και τοποθέτησης του εργοστασίου μας, τις μηχανές ωρίμανσης, τις μηχανές συγκόλλησης με επαναροή, τους κλιβάνους εμβάπτισης κασσίτερου και τις μηχανές σφράγισης, διασφαλίζουμε τη συνέπεια της παρτίδας.

Εάν τα προϊόντα δεν πληρούν τα πρότυπα λόγω ζητημάτων ποιότητας παραγωγής, η X-Meritan υπόσχεται να παρέχει πλήρη αποζημίωση και υπηρεσίες αντικατάστασης.

FAQ

Ε: Επηρεάζει ο ρυθμός ροής του υγρού την απόδοση ψύξης του TEC;

Α: Ναι. Ο ρυθμός ροής του υγρού επηρεάζει την ικανότητα ανταλλαγής θερμότητας τόσο στην ψυχρή όσο και στη ζεστή πλευρά.

Εάν ο ρυθμός ροής είναι πολύ χαμηλός, η θερμότητα μπορεί να μην αφαιρεθεί εγκαίρως. Εάν ο ρυθμός ροής είναι πολύ υψηλός, η πίεση της αντλίας και η κατανάλωση ενέργειας του συστήματος πρέπει να λαμβάνονται υπόψη ταυτόχρονα.

Επομένως, ο ρυθμός ροής, η θερμοκρασία εισόδου, η θερμοκρασία εξόδου και το θερμικό φορτίο θα πρέπει να αξιολογούνται ως σύνολο κατά την επιλογή ενός μοντέλου.

Ε: Η παρατεταμένη λειτουργία θα προκαλέσει απολέπιση ή απόφραξη στο εσωτερικό των μπλοκ του ψυγείου υγρού;

Α: Η χρήση μη επεξεργασμένου νερού βρύσης μπορεί να οδηγήσει σε απολέπιση ή βιοαπόθεση στο εσωτερικό των μικροκαναλιών. Συνιστάται η χρήση απιονισμένου νερού ή κυκλοφορούντος υγρού με κατάλληλη ποσότητα αναστολέα διάβρωσης και ωιδίου.

Εάν συμβεί μείωση της απόδοσης ανταλλαγής θερμότητας, το κύκλωμα νερού μπορεί να ξεπλένεται τακτικά και να συντηρείται με ένα ασθενώς όξινο διάλυμα καθαρισμού.

Ε: Τι ψυκτικό υγρό χρησιμοποιούν οι Θερμοηλεκτρικές Συσκευές Ψύκτη Υγρού σε Υγρό;

Α: Συνιστάται απιονισμένο νερό ή υδατικό διάλυμα αιθυλενογλυκόλης. Σημαντικές σημειώσεις:

1. Αποφύγετε την ανάμειξη διαφορετικών μετάλλων: Η ανάμειξη διαφορετικών μετάλλων σε ένα κύκλωμα υγρής ψύξης μπορεί να προκαλέσει ηλεκτροχημική διάβρωση.

2. Αποτρέψτε τις διαρροές υγρών: Τα περισσότερα ψυκτικά είναι αγώγιμα. Αποσυνδέετε πάντα την παροχή ρεύματος όταν προσθέτετε ή αποστραγγίζετε ψυκτικό.

3. Μόνωση ψυχρού άκρου: Οι εναλλάκτες θερμότητας ψυχρού άκρου απαιτούν μόνωση για να μειωθεί ο κίνδυνος συμπύκνωσης.
