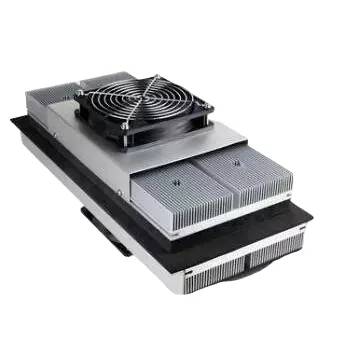

Συγκροτήματα θερμοηλεκτρικών ψυκτών απευθείας στον αέρα

Η X-Meritan κατασκευάζει εξειδικευμένες θερμοηλεκτρικές συναρμολογήσεις ψύκτη απευθείας σε αέρα για την επίλυση θερμικών σημείων συμφόρησης σε συμπαγή βιομηχανικά περιβλήματα και ευαίσθητο εξοπλισμό. Ενσωματώνοντας μονάδες Peltier υψηλής απόδοσης, προσαρμοσμένες κρύες πλάκες, ψύκτρες και ανεμιστήρες σε ένα ενιαίο υποσυγκρότημα στερεάς κατάστασης, αυτή η λύση παρέχει άμεση ψύξη χωρίς οργανικές κόλλες ή υγρούς βρόχους. Προστατεύει τις διόδους λέιζερ, τα ιατρικά διαγνωστικά εργαλεία και τα ηλεκτρονικά τηλεπικοινωνιών από μηχανικούς κραδασμούς, υπερθέρμανση και υποβάθμιση της απόδοσης.

Πώς λειτουργεί;

Οι θερμοηλεκτρικές συναρμολογήσεις ψύκτη απευθείας σε αέρα χρησιμοποιούν το φαινόμενο Peltier για να απομακρύνουν τη θερμότητα από μια επιφάνεια στερέωσης στόχου και να τη διαχέουν στο περιβάλλον.

Θερμική διαδρομή:

Πηγή στόχευσης θερμότητας → Ψυχρή πλάκα/Ψύκτρα → Μονάδα TEC → Καλοριφέρ θερμής πλευράς → Ανεμιστήρας εξαγωγής → Αέρας περιβάλλοντος

Όταν εφαρμόζεται συνεχές ρεύμα, η θερμότητα που απορροφάται στην ψυχρή πλάκα μετακινείται κατά μήκος των στοιχείων ημιαγωγών προς το θερμαντικό σώμα. Ο ανεμιστήρας θερμής πλευράς απομακρύνει συνεχώς την απορριπτόμενη θερμότητα στον αέρα του περιβάλλοντος, ενώ ένας προαιρετικός ανεμιστήρας ψυχρής πλευράς κυκλοφορεί ψυχρό αέρα μέσα στο περίβλημα. Η συνολική απόδοση εξαρτάται από το θερμικό φορτίο (Qmax), τη διαφορά θερμοκρασίας-στόχου (ΔTmax), το ρεύμα εισόδου (Imax) και την απόδοση βύθισης θερμότητας περιβάλλοντος.

Βασικά Χαρακτηριστικά

Άμεση θερμική μεταφορά επιφάνειας-αέρα: Απορροφά τη θερμότητα απευθείας από τις επιφάνειες στερέωσης στην ψυχρή πλευρά και την εξάγει στον ατμοσφαιρικό αέρα μέσω ψυκτών θερμότητας αναγκαστικής μεταφοράς.

Αξιοπιστία στερεάς κατάστασης: Εξαλείφει τους συμπιεστές, τους βρόχους ψυκτικού μέσου και τα κινούμενα μηχανικά μέρη (εκτός από τους ανεμιστήρες) για αθόρυβη λειτουργία χωρίς κραδασμούς.

Ταχεία θερμική απόκριση: Επιτρέπει τη στιγμιαία εναλλαγή θέρμανσης/ψύξης και λεπτή ρύθμιση θερμοκρασίας ρυθμίζοντας το ρεύμα εισόδου DC.

Συναρμολόγηση αδρανούς περιβάλλοντος: Η συγκόλληση κενού και η συσκευασία σε αδρανή ατμόσφαιρα εμποδίζουν την εσωτερική οξείδωση, την εξάτμιση αερίων και τη θερμική υποβάθμιση.

Συμπαγές και ανθεκτικό αποτύπωμα: Ενσωματώνεται εύκολα σε περιβλήματα περιορισμένου χώρου, εξωτερικά ερμάρια τηλεπικοινωνιών και φορητές μονάδες διάγνωσης.

Σχεδιασμένο κατά παραγγελία: Η γεωμετρία ψυχρής πλάκας, οι διαμορφώσεις ανεμιστήρα, οι τάσεις λειτουργίας και οι θερμικές ικανότητες ταιριάζουν με συγκεκριμένα σχέδια περιβλήματος.

Εφαρμογές Πρωτεύοντος Στόχου

Ηλεκτρονικά περιβλήματα ακριβείας Προστατεύει τα ευαίσθητα ηλεκτρονικά στοιχεία ελέγχου, τα τροφοδοτικά και τις μονάδες αυτοματισμού από θερμική υπερφόρτωση σε σφραγισμένα περιβλήματα.

Ιατρικός Διαγνωστικός Εξοπλισμός Οι θερμοηλεκτρικές συναρμολογήσεις ψύκτη απευθείας σε αέρα παρέχουν σταθερό θερμικό έλεγχο χωρίς κραδασμούς για κλινικούς αναλυτές, εξαρτήματα ιατρικής απεικόνισης και αντιδραστήρια ευαίσθητα στη θερμοκρασία.

Συστήματα Οπτικών & Λέιζερ Διατηρεί σταθερές θερμοκρασίες για διόδους λέιζερ υψηλής ισχύος και οπτικούς αισθητήρες για την εξάλειψη της μετατόπισης μήκους κύματος και της παραμόρφωσης του σήματος.

Υλικό Τηλεπικοινωνιών Εξασφαλίζει συνεχή ψύξη για απομακρυσμένους εξωτερικούς θαλάμους τηλεπικοινωνιών και σταθμούς βάσης όπου η συντήρηση του συμπιεστή δεν είναι πρακτική.

Επιλογές προσαρμογής

1. Χωρητικότητα ψύξης (Qmax): Διαμορφώσεις TEC ενός σταδίου ή πολλαπλών σταδίων που έχουν σχεδιαστεί για να ταιριάζουν με τα στοχευόμενα θερμικά φορτία.

2. Διασύνδεση κρύου δίσκου: Προσαρμοσμένα μοτίβα οπών τοποθέτησης, προδιαγραφές επιπεδότητας επιφάνειας και διαστάσεις κρύου μπλοκ απευθείας προσάρτησης.

3. Διάχυση από την πλευρά του αέρα: Προσαρμοσμένα προφίλ εξώθησης ψύκτρας, ενσωμάτωση σωλήνων θερμότητας και επιλογή ανεμιστήρα υψηλού CFM/αδιάβροχο.

4. Ηλεκτρικές παράμετροι: Προσαρμοσμένες τάσεις λειτουργίας (12V, 24V, 48V DC), μέγιστα όρια ρεύματος (Imax) και ενσωματωμένοι θερμίστορ/αισθητήρες NTC.

5. Προστασία του περιβάλλοντος: Προαιρετικοί ανεμιστήρες με βαθμολογία IP, ομοιόμορφες επιστρώσεις και αντιδιαβρωτικές επιφανειακές επεξεργασίες για σκληρά εξωτερικά περιβάλλοντα.

Γιατί να επιλέξετε το X-Meritan;

Εσωτερικός έλεγχος κατασκευής: Πλήρης επίβλεψη από τη δοκιμή ημιαγωγών έως την τελική συναρμολόγηση, τη συγκόλληση κενού και την ερμητική σφράγιση.

Αυστηρά πρότυπα ποιότητας: Το 100% των συγκροτημάτων υποβάλλονται σε αυστηρή αντίσταση AC (Rac), θερμική αγωγιμότητα και δοκιμή συντελεστή Seebeck.

Advanced Material Synergy: Τροφοδοτείται από εσωτερικά θερμοηλεκτρικά υλικά υψηλής αντοχής με εξώθηση για ανώτερη θερμική απόδοση και μεγάλη διάρκεια ζωής.

Prototype to Volume Production: Πλήρης τεχνική υποστήριξη από την αρχική θερμική προσομοίωση και τη διάταξη CAD έως την παραγωγή όγκου.

Συχνές Ερωτήσεις

Τι είναι οι θερμοηλεκτρικές συναρμολογήσεις ψύκτη απευθείας προς αέρα;

Είναι μια μονάδα θερμικής διαχείρισης στερεάς κατάστασης που χρησιμοποιεί μονάδες Peltier για να αντλεί θερμότητα απευθείας από μια συμπαγή επιφάνεια ή ψυχρή πλάκα και να την εξάγει στον περιβάλλοντα αέρα χρησιμοποιώντας ψύκτρα και ανεμιστήρα που ψύχεται με αέρα.

Πότε πρέπει να επιλέξω ψύξη απευθείας σε αέρα αντί για ψύξη υγρού προς αέρα;

Τα συγκροτήματα απευθείας στον αέρα είναι ιδανικά όταν η πηγή θερμότητας μπορεί να τοποθετηθεί απευθείας σε ψυχρή πλάκα ή όταν η εγκατάσταση βρόχων υγρού, αντλιών και σωλήνων δεν είναι πρακτική λόγω περιορισμών χώρου, βάρους ή συντήρησης.

Μπορεί αυτό το συγκρότημα να παρέχει τόσο ψύξη όσο και θέρμανση;

Ναί. Αντιστρέφοντας την πολικότητα του εφαρμοζόμενου ρεύματος συνεχούς ρεύματος, η θερμοηλεκτρική μονάδα αντιστρέφει την κατεύθυνση της ροής θερμότητας, επιτρέποντας την απρόσκοπτη εναλλαγή μεταξύ ενεργής θέρμανσης και ψύξης.

Ποιες παράμετροι απαιτούνται για την αξιολόγηση ενός προσαρμοσμένου σχεδιασμού συναρμολόγησης;

Για να προσδιορίσετε τη βέλτιστη διαμόρφωση, δώστε το στοχευόμενο θερμικό φορτίο (Qc), την απαιτούμενη διαφορά θερμοκρασίας (ΔT), τη μέγιστη θερμοκρασία περιβάλλοντος, τους διαθέσιμους περιορισμούς χώρου εγκατάστασης/CAD και την προτιμώμενη τάση DC.
