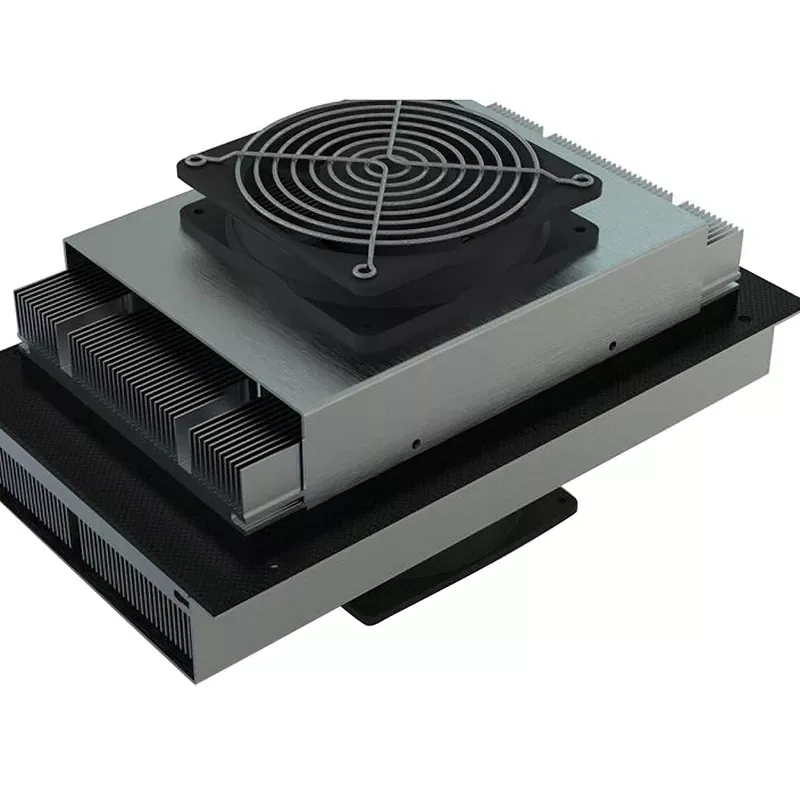

Θερμοηλεκτρικές συναρμολογήσεις ψύκτη αέρα-αέρα

Οι Θερμοηλεκτρικές Συσκευές Ψύκτη Αέρα-Αέρα X-meritan παρέχουν μια συμπαγή, εξαιρετικά ενσωματωμένη λύση θερμικής διαχείρισης στερεάς κατάστασης. Καταργώντας τους συμβατικούς συμπιεστές, τις γραμμές ψυκτικού μέσου και τους σύνθετους βρόχους κυκλοφορίας υγρού, αυτά τα συγκροτήματα χρησιμοποιούν άμεσους εναλλάκτες θερμότητας από την πλευρά του αέρα και θερμοηλεκτρικές μονάδες ημιαγωγών υψηλής αξιοπιστίας για τη διευκόλυνση της αποτελεσματικής ανταλλαγής θερμότητας, εκσυγχρονίζοντας σημαντικά την αρχιτεκτονική του εξοπλισμού, αποτρέποντας τους κινδύνους διαρροής.

Αξιοποιώντας τις δυνατότητες κάθετης ολοκλήρωσης του X-meritan - που εκτείνονται σε ακατέργαστα θερμοηλεκτρικά υλικά και ανάπτυξη βασικών εξαρτημάτων έως θερμικό σχεδιασμό σε επίπεδο συστήματος - κάθε συγκρότημα υποβάλλεται σε 100% επαλήθευση μονάδας, δοκιμή αντίστασης AC και αυστηρή δοκιμή αντοχής σε κύκλους θερμοκρασίας για να διασφαλιστεί μακροπρόθεσμη σταθερότητα και υψηλή αξιοπιστία.

Χαρακτηριστικά προϊόντος

Ψύξη στερεάς κατάστασης χωρίς συμπιεστή

Οι Θερμοηλεκτρικές Συσκευές Ψύκτη Αέρα-Αέρα χρησιμοποιούν θερμοηλεκτρικές μονάδες ημιαγωγών για να δημιουργήσουν διαφορά θερμοκρασίας μέσω της εισόδου ισχύος DC. Το σύστημα ψύξης δεν απαιτεί συμπιεστή ή συμβατικό κύκλωμα ψυκτικού μέσου.

Συμπαγής δομή συναρμολόγησης

Τα εξαρτήματα ψύξης είναι ενσωματωμένα σε ένα συμπαγές συγκρότημα αντί να βασίζονται σε μια ξεχωριστή μονάδα ψύξης. Αυτή η δομή βοηθά στη μείωση του χώρου εγκατάστασης που απαιτείται μέσα ή γύρω από τον ηλεκτρονικό εξοπλισμό, τα όργανα και τα κλειστά συστήματα.

Χαμηλή μηχανική διαταραχή

Χωρίς συμπιεστή ή άλλο μεγάλο μηχανικό μηχανισμό ψύξης, το συγκρότημα παράγει ελάχιστους μηχανικούς κραδασμούς κατά τη λειτουργία.

Ψύξη και θέρμανση σε μία συναρμολόγηση

Η θερμοηλεκτρική μονάδα μπορεί να εναλλάσσεται μεταξύ ψύξης και θέρμανσης αντιστρέφοντας την κατεύθυνση του ρεύματος συνεχούς ρεύματος. Επομένως, ένα συγκρότημα θερμικής διαχείρισης μπορεί να υποστηρίξει τη ρύθμιση της θερμοκρασίας σε διαφορετικές συνθήκες λειτουργίας χωρίς την προσθήκη ξεχωριστού στοιχείου θέρμανσης για βασικό αμφίδρομο έλεγχο θερμοκρασίας.

Ακριβής Κανονισμός Θερμοκρασίας

Το θερμοηλεκτρικό φαινόμενο ανταποκρίνεται άμεσα στις αλλαγές στην ηλεκτρική είσοδο, επιτρέποντας τη ρύθμιση της θερμικής εξόδου μέσω του συστήματος ελέγχου. Μπορούν να χρησιμοποιηθούν διαμορφώσεις με ανάδραση θερμοκρασίας όπου ο εξοπλισμός απαιτεί ελεγχόμενες και επαναλαμβανόμενες συνθήκες θερμοκρασίας.

Χωρίς κύκλωμα υγρής ψύξης

Οι Θερμοηλεκτρικές Συσκευές Ψύκτη Αέρα-Αέρα μεταφέρουν θερμότητα μέσω εναλλάκτη θερμότητας από την πλευρά του αέρα και δεν απαιτεί βρόχο κυκλοφορίας υγρού. Αυτό αφαιρεί την ανάγκη για σωληνώσεις ψυκτικού, αντλίες, δεξαμενές και σχετικές συνδέσεις βρόχου υγρού από την αρχιτεκτονική ψύξης.

Ευρεία ικανότητα θερμοκρασίας λειτουργίας

Τα συγκροτήματα μπορούν να διαμορφωθούν για εξοπλισμό που λειτουργεί σε ένα ευρύ φάσμα θερμοκρασιών από -40°C έως +85°C. Η επιλογή εξαρτημάτων και η διαμόρφωση συναρμολόγησης μπορούν να αντιστοιχιστούν στις αναμενόμενες συνθήκες περιβάλλοντος και λειτουργίας του εξοπλισμού.

Δυνατότητα διαμόρφωσης για διαφορετικά σχέδια εξοπλισμού

Το X-Meritan μπορεί να διαμορφώσει το συγκρότημα σύμφωνα με την απαιτούμενη ικανότητα ψύξης, τάση, ρεύμα, διαστάσεις, ροή αέρα, ακρίβεια ελέγχου θερμοκρασίας και απαιτήσεις τοποθέτησης. Αυτό επιτρέπει στη μονάδα θερμικής διαχείρισης να ταιριάζει με τους μηχανικούς και ηλεκτρικούς περιορισμούς του εξοπλισμού στόχου.

Παράμετροι προϊόντος

TEC αέρα-αέρα έναντι ψύξης με βάση το υγρό

Για εφαρμογές που δεν απαιτούν βρόχο υγρής ψύξης, μια διαμόρφωση TEC στην πλευρά του αέρα μπορεί να απλοποιήσει την ενοποίηση του συστήματος.

Η κατάλληλη αρχιτεκτονική εξαρτάται από την ικανότητα ψύξης, τη ροή θερμότητας, τις συνθήκες περιβάλλοντος, τον διαθέσιμο χώρο, τη ροή αέρα και το σχεδιασμό του εξοπλισμού.

Εφαρμογές Τυπικού Εξοπλισμού

Ηλεκτρονικά περιβλήματα και τηλεπικοινωνιακός εξοπλισμός

Οι Θερμοηλεκτρικές Συσκευές Ψύκτη Air-to-Air μπορούν να αφαιρέσουν τη θερμότητα που συσσωρεύεται στο εσωτερικό των εξωτερικών ντουλαπιών, του εξοπλισμού επικοινωνίας και των ηλεκτρονικών περιβλημάτων. Η κυκλοφορία του αέρα στην ψυχρή πλευρά κατανέμει την ψύξη σε όλο το περίβλημα, ενώ η ζεστή πλευρά απορρίπτει τη συλλεγόμενη θερμότητα στο περιβάλλον.

Εργαστηριακά και Ερευνητικά Όργανα

Για εργαστηριακό εξοπλισμό που απαιτεί σταθερές θερμοκρασίες και χαμηλές μηχανικές διαταραχές, η θερμοηλεκτρική ψύξη στερεάς κατάστασης αποφεύγει τους κραδασμούς του συμπιεστή και την κυκλοφορία του ψυκτικού μέσου. Το συγκρότημα μπορεί να διαμορφωθεί γύρω από τις θερμικές απαιτήσεις των αναλυτικών και ερευνητικών οργάνων.

Ιατρικός και Διαγνωστικός Εξοπλισμός

Τα ευαίσθητα στη θερμοκρασία εξαρτήματα σε διαγνωστικά και ιατρικά όργανα μπορεί να απαιτούν ελεγχόμενες θερμικές συνθήκες. Οι διαμορφώσεις TEC αέρα-αέρα μπορούν να παρέχουν τοπική ψύξη ή θέρμανση χωρίς να εισάγουν κύκλωμα υγρού στον εξοπλισμό.

Ημιαγωγός και Οπτικός Εξοπλισμός

Η επεξεργασία, οι δοκιμές, το λέιζερ και ο οπτικός εξοπλισμός ημιαγωγών μπορεί να περιέχουν εξαρτήματα των οποίων η απόδοση αλλάζει με τη θερμοκρασία. Η θερμική διαχείριση από την πλευρά του αέρα με βάση το TEC μπορεί να χρησιμοποιηθεί όπου απαιτείται ελεγχόμενη απομάκρυνση θερμότητας και σταθερότητα θερμοκρασίας.

Εξειδικευμένος Βιομηχανικός Εξοπλισμός

Τα βιομηχανικά συστήματα ελέγχου, ο εξοπλισμός επιθεώρησης και άλλα μηχανήματα που λειτουργούν υπό μεταβλητές περιβαλλοντικές συνθήκες μπορούν να χρησιμοποιήσουν το συγκρότημα για τη διαχείριση της εσωτερικής συσσώρευσης θερμότητας διατηρώντας παράλληλα μια καθορισμένη θερμοκρασία λειτουργίας.

Διαδικασία Κατασκευής και Δοκιμών

100% Επαλήθευση μονάδας

Κάθε μονάδα θερμοηλεκτρικών συγκροτημάτων ψύκτη αέρα-αέρα ελέγχεται για ηλεκτρική ειδική αντίσταση, θερμική αγωγιμότητα και συντελεστή Seebeck πριν από τη συναρμολόγηση. Η δοκιμή εντοπίζει ηλεκτρικές ή θερμικές αποκλίσεις πριν η μονάδα εισέλθει στο ολοκληρωμένο σύστημα ψύξης.

Επικύρωση υλικού

Τα θερμοηλεκτρικά υλικά ημιαγωγών αξιολογούνται για σταθερές ηλεκτρικές και θερμικές ιδιότητες. Οι μετρήσεις με βάση την αξία χρησιμοποιούνται ως μέρος της επαλήθευσης απόδοσης υλικού και μονάδας.

Ακεραιότητα διασταύρωσης συγκόλλησης

Πραγματοποιείται δοκιμή αντίστασης AC για την επαλήθευση των εσωτερικών ηλεκτρικών συνδέσεων της θερμοηλεκτρικής μονάδας. Η δοκιμή προορίζεται για τον εντοπισμό μη φυσιολογικής αντίστασης που σχετίζεται με ελαττώματα σύνδεσης συγκόλλησης.

Έλεγχος ακεραιότητας ενότητας

Οι ελαττωματικές ή ανενεργές θερμοηλεκτρικές μονάδες ελέγχονται πριν από την ενσωμάτωση. Μια αποτυχημένη μονάδα μπορεί να δημιουργήσει μια αναποτελεσματική θερμική διαδρομή και να μειώσει τη διαφορά θερμοκρασίας που είναι διαθέσιμη σε όλο το συγκρότημα.

Τελική δοκιμή συναρμολόγησης

Τα ολοκληρωμένα συγκροτήματα υποβάλλονται σε δοκιμές απόδοσης και καταπόνησης, συμπεριλαμβανομένου του κύκλου θερμοκρασίας σε συγκεκριμένες περιοχές λειτουργίας. Η δοκιμή αξιολογεί τη μηχανική και θερμική ακεραιότητα του ολοκληρωμένου συγκροτήματος υπό επαναλαμβανόμενες αλλαγές θερμοκρασίας.

Γιατί να επιλέξετε το X-Meritan

Το X-Meritan λειτουργεί σε θερμοηλεκτρικά υλικά, ανάπτυξη βασικών εξαρτημάτων, σχεδιασμό θερμικής διαχείρισης και επιλογή σε επίπεδο συστήματος. Αυτή η κατακόρυφη ικανότητα επιτρέπει στο συγκρότημα ψύξης να αξιολογηθεί από το επίπεδο υλικού και μονάδας TEC έως τη θερμική αρχιτεκτονική στην πλευρά του αέρα.

Η εταιρεία εξυπηρετεί εφαρμογές σε επικοινωνίες οπτικών ινών, βιομηχανικό και ιατρικό εξοπλισμό, ηλεκτρονικά αυτοκινήτων, ηλεκτρονικά είδη ευρείας κατανάλωσης και ερευνητικά ιδρύματα. Το τεχνικό του πεδίο καλύπτει την ανάπτυξη θερμοηλεκτρικού υλικού, την προσαρμογή εξαρτημάτων, το σχεδιασμό λύσεων απαγωγής θερμότητας και την υποστήριξη επιλογής.

FAQ

Τι είναι ένα συγκρότημα θερμοηλεκτρικού ψυγείου αέρα-αέρα;

Είναι ένα συγκρότημα θερμικής διαχείρισης στερεάς κατάστασης που χρησιμοποιεί μια θερμοηλεκτρική μονάδα για τη μεταφορά θερμότητας από το ένα ρεύμα αέρα στο άλλο. Οι εναλλάκτες θερμότητας και οι ανεμιστήρες παρέχουν την απαιτούμενη κυκλοφορία αέρα στις κρύες και τις ζεστές πλευρές.

Μπορούν οι Θερμοηλεκτρικές Συσκευές Ψύκτη Αέρα-Αέρα να παρέχουν τόσο ψύξη όσο και θέρμανση;

Ναί. Η αντιστροφή της κατεύθυνσης του ρεύματος συνεχούς ρεύματος κατά μήκος της θερμοηλεκτρικής μονάδας αντιστρέφει την κατεύθυνση μεταφοράς θερμότητας, επιτρέποντας στο συγκρότημα να παρέχει είτε ψύξη είτε θέρμανση.

Πώς επιλέγω την απαιτούμενη ικανότητα ψύξης;

Ξεκινήστε με το συνεχές και το μέγιστο θερμικό φορτίο του εξοπλισμού και, στη συνέχεια, λάβετε υπόψη τη θερμοκρασία περιβάλλοντος, τη θερμοκρασία στόχο, τη ροή αέρα και τη διαθέσιμη ικανότητα απόρριψης θερμότητας από τη θερμή πλευρά. Αυτές οι συνθήκες θα πρέπει να αξιολογούνται μαζί κατά την επιλογή του συγκροτήματος.

Μπορούν να προσαρμοστούν οι διαστάσεις;

Ναί. Οι διαστάσεις, η διαμόρφωση ροής αέρα, η δομή τοποθέτησης, οι ηλεκτρικές απαιτήσεις και άλλα χαρακτηριστικά συναρμολόγησης μπορούν να αναπτυχθούν σύμφωνα με το σχεδιασμό του εξοπλισμού.

Ποιες πληροφορίες απαιτούνται για μια προσφορά συναρμολόγησης TEC;

Παρέχετε την απαιτούμενη ικανότητα ψύξης, θερμοκρασία περιβάλλοντος, θερμοκρασία στόχου, διαθέσιμο χώρο εγκατάστασης, παροχή ρεύματος συνεχούς ρεύματος, συνθήκες ροής αέρα, περιβάλλον λειτουργίας και απαιτήσεις ελέγχου θερμοκρασίας. Αυτές οι παράμετροι επιτρέπουν την αξιολόγηση της διαμόρφωσης του συγκροτήματος σε σχέση με την πραγματική εφαρμογή.

Είναι ένα συγκρότημα TEC αέρος-αέρος κατάλληλο για υψηλά θερμικά φορτία;

Η καταλληλότητα εξαρτάται από το πραγματικό θερμικό φορτίο, τη θερμοκρασία περιβάλλοντος, την απαιτούμενη διαφορά θερμοκρασίας, τη ροή αέρα και τη διαθέσιμη απόρριψη θερμότητας. Εφαρμογές που υπερβαίνουν την πρακτική χωρητικότητα μιας διαμόρφωσης TEC στην πλευρά του αέρα θα πρέπει να αξιολογούνται σε σχέση με εναλλακτικές αρχιτεκτονικές διαχείρισης θερμότητας.
