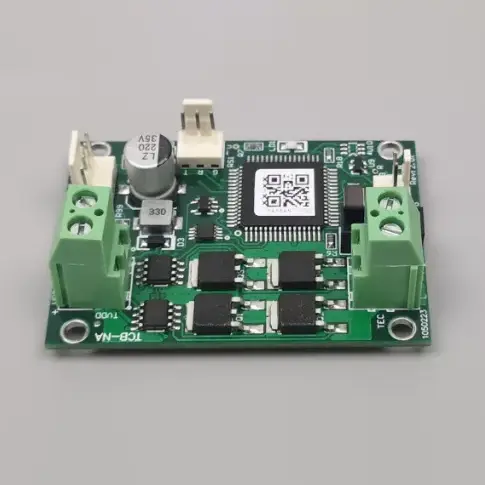

Ελεγκτής θερμοκρασίας TCB-NA για τυπικούς ψύκτες

Ο ελεγκτής θερμοκρασίας X-Meritan TCB-NA για τυπικούς ψύκτες είναι μια μονάδα ελέγχου θερμοκρασίας για τυπικούς θερμοηλεκτρικούς ψύκτες (TEC), που υποστηρίζει τόσο την ψύξη όσο και τη θέρμανση. Παρέχει ακρίβεια ελέγχου θερμοκρασίας ±0,1°C, ρεύμα TEC 0–10A και εύρος ελέγχου από -20°C έως +100°C.

Με τυπική σειριακή διεπαφή ASCII, ανίχνευση θερμοκρασίας 10K NTC και συμπαγή δομή 60 × 42 × 26,5 mm, το TCB-NA έχει σχεδιαστεί για άμεση ενσωμάτωση σε βιομηχανικά και εμπορικά συστήματα διαχείρισης θερμότητας.

Τεχνικές Προδιαγραφές

Η τιμή NTC B μπορεί να προσαρμοστεί. Μια διαφορετική τιμή B επηρεάζει τη μέτρηση της απόλυτης θερμοκρασίας, αλλά δεν αλλάζει τη βασική ακρίβεια ελέγχου.

Λειτουργίες ελέγχου

Θέρμανση και Ψύξη

Ο ελεγκτής μετρά τη θερμοκρασία μέσω του αισθητήρα NTC και προσαρμόζει την κατεύθυνση TEC σύμφωνα με το σημείο ρύθμισης. Αυτό επιτρέπει στην ίδια μονάδα να παρέχει θέρμανση και ψύξη χωρίς ξεχωριστό υλικό ελέγχου.

Κανονισμός ON/OFF

Η μέθοδος ελέγχου ON/OFF έχει σχεδιαστεί για σταθερή διατήρηση της θερμοκρασίας σε τυπικές εφαρμογές TEC, συμπεριλαμβανομένης της διόδου λέιζερ και του εργαστηριακού εξοπλισμού.

Σειριακή διεπαφή

Οι ρυθμίσεις θερμοκρασίας και η παρακολούθηση σε πραγματικό χρόνο μπορούν να διαχειρίζονται μέσω ενός σειριακού πρωτοκόλλου ASCII. Μπορούν να χρησιμοποιηθούν κοινά σειριακά εργαλεία όπως το Windows HyperTerminal κατά την εγκατάσταση και τη δοκιμή.

Ο ειδικός συναγερμός και τα σήματα "έτοιμης" παρέχουν ανάδραση για την κατάσταση λειτουργίας, ενώ η είσοδος τερματισμού TEC επιτρέπει στο κεντρικό σύστημα να απενεργοποιεί τη λειτουργία TEC όταν είναι απαραίτητο.

Αντιστοίχιση ισχύος

Τάση TEC

Η αντιστοίχιση τάσης είναι κρίσιμη επειδή ο ελεγκτής θερμοκρασίας TCB-NA για τυπικούς ψύκτες δεν παρέχει εσωτερικό περιορισμό τάσης εξόδου. Η τάση τροφοδοσίας δεν πρέπει να υπερβαίνει την ονομαστική τάση του συνδεδεμένου TEC.

Για παράδειγμα, όταν χρησιμοποιείτε TEC 12 V, η τροφοδοσία του συστήματος θα πρέπει να επιλέγεται ανάλογα.

Power Ripple

Η λειτουργία μεταγωγής του ελεγκτή μπορεί να αυξήσει τον κυματισμό στο συνδεδεμένο τροφοδοτικό μεταγωγής. Εάν το σύστημα περιέχει άλλες πλακέτες ευαίσθητες στον ηλεκτρικό θόρυβο ή στο EMI, μπορεί να προτιμάται ξεχωριστή παροχή ρεύματος για τον ελεγκτή.

Απόδοση θερμοκρασίας

Εύρος αισθητήρα

Το συνδεδεμένο 10K NTC υποστηρίζει ένα καθορισμένο εύρος μέτρησης από -30°C έως +147°C, ενώ ο ενεργός έλεγχος θερμοκρασίας καθορίζεται από -20°C έως +100°C.

Ακρίβεια

Η καθορισμένη ακρίβεια ελέγχου θερμοκρασίας και η ακρίβεια ρυθμισμένης θερμοκρασίας είναι και οι δύο ±0,1°C. Η πραγματική απόδοση του συστήματος μπορεί επίσης να επηρεαστεί από την ανοχή NTC, την τοποθέτηση αισθητήρα, τη θερμική επαφή, τα χαρακτηριστικά TEC, την απαγωγή θερμότητας και τις συνθήκες περιβάλλοντος.

Για εφαρμογές που απαιτούν αυστηρή σταθερότητα θερμοκρασίας, η δοκιμή θα πρέπει να εκτελείται με το τελικό TEC, τον αισθητήρα, το φορτίο και τη μηχανική δομή.

Περιοχές Εφαρμογής

Δίοδοι λέιζερ

Ο ελεγκτής μπορεί να διατηρήσει ένα σταθερό θερμικό περιβάλλον για συστήματα διόδων λέιζερ όπου η θερμοκρασία επηρεάζει άμεσα την απόδοση λειτουργίας.

Εργαστηριακός Εξοπλισμός

Είναι κατάλληλο για εργαστηριακά όργανα που απαιτούν τυπική θερμοηλεκτρική θέρμανση και ψύξη με σταθερή ρύθμιση θερμοκρασίας.

Βιομηχανικά Συστήματα

Ο βιομηχανικός εξοπλισμός μπορεί να χρησιμοποιήσει τη μονάδα για έλεγχο TEC γενικής χρήσης όπου η συμπαγής εγκατάσταση, η σειριακή επικοινωνία και η αποδοτικότητα κόστους είναι σημαντικές.

Έξυπνες Συσκευές

Η κοστοστρεφής αρχιτεκτονική καθιστά τον ελεγκτή κατάλληλο για την κατασκευή έξυπνων συσκευών και άλλες εφαρμογές όγκου που απαιτούν τυπικό έλεγχο θερμοκρασίας.

TCB-NA ή TCB-NE;

Το TCB-NA είναι κατάλληλο όταν το έργο δίνει προτεραιότητα στον τυπικό έλεγχο θερμοκρασίας και την αποδοτικότητα κόστους. Για εφαρμογές που απαιτούν πιο προηγμένη διαχείριση ενέργειας ή λειτουργίες ελέγχου θερμοκρασίας υψηλότερου επιπέδου, η σειρά TCB-NE μπορεί να είναι πιο κατάλληλη.

Η επιλογή θα πρέπει να βασίζεται στην τάση TEC, το ρεύμα, τη θερμοκρασία στόχο, τις απαιτήσεις ελέγχου, την απόδοση και την αρχιτεκτονική του συστήματος.

Απαιτήσεις προμήθειας

Πριν από την παραγγελία, οι αγοραστές θα πρέπει να επιβεβαιώσουν την ονομαστική τάση TEC, το μέγιστο ρεύμα, την τάση τροφοδοσίας, τη θερμοκρασία στόχο, την απαιτούμενη ακρίβεια, τις προδιαγραφές NTC, τις απαιτήσεις επικοινωνίας και το περιβάλλον λειτουργίας.

Η X-Meritan λειτουργεί το δικό της εργοστάσιο στην Κίνα, που καλύπτει τη συναρμολόγηση PCB και την τελική βαθμονόμηση. Η ομάδα μηχανικών της μπορεί να παρέχει τεχνική υποστήριξη για την αντιστοίχιση τάσης TEC, τη διαχείριση κυματισμών ισχύος και τις απαιτήσεις διαμόρφωσης. Το τυπικό απόθεμα εξαρτημάτων και τα logistics στο εξωτερικό υποστηρίζουν ΚΑΕ και προμήθειες όγκου.

Σημειώσεις εγκατάστασης

Το τροφοδοτικό πρέπει να είναι συμβατό με την ονομαστική τιμή TEC. Η υπέρβαση της τάσης TEC μπορεί να προκαλέσει υπερφόρτωση εξαρτημάτων, επειδή ο ελεγκτής θερμοκρασίας TCB-NA για τυπικούς ψύκτες δεν έχει εσωτερικό περιορισμό τάσης εξόδου.

Η προδιαγραφή ρεύματος 0–10 A θα πρέπει να αξιολογηθεί μαζί με το TEC, την καλωδίωση, τους συνδέσμους και το τροφοδοτικό. Η σωστή απαγωγή θερμότητας απαιτείται επίσης για το πλήρες θερμοηλεκτρικό σύστημα.

Όταν συνδέετε άλλα ευαίσθητα ηλεκτρονικά στο ίδιο τροφοδοτικό μεταγωγής, ελέγξτε την απόδοση κυματισμού και EMI πριν από την τελική ενσωμάτωση του συστήματος.

Συχνές Ερωτήσεις

Τι τάση TEC μπορεί να υποστηρίξει το TCB-NA;

Ο ελεγκτής υποστηρίζει τάσεις TEC από 5V έως 27V. Η τάση TEC πρέπει να είναι ίση ή μεγαλύτερη από την τάση τροφοδοσίας της πλακέτας. Επειδή το TCB-NA δεν έχει εσωτερικό περιορισμό τάσης εξόδου, το τροφοδοτικό δεν πρέπει να υπερβαίνει την ονομαστική τάση του TEC.

Ποιο είναι το μέγιστο ρεύμα TEC;

Ο ελεγκτής θερμοκρασίας TCB-NA για τυπικούς ψύκτες υποστηρίζει εύρος ρεύματος TEC από 0–10A. Το πραγματικό ρεύμα λειτουργίας θα πρέπει να επιλέγεται σύμφωνα με την ονομαστική τιμή TEC, το θερμικό φορτίο, την καλωδίωση, τους συνδέσμους και την ικανότητα παροχής ρεύματος.

Μπορεί ο ελεγκτής να παρέχει και θέρμανση και ψύξη;

Ναί. Η αρχιτεκτονική αμφίδρομου ελέγχου επιτρέπει στο TEC να λειτουργεί και σε λειτουργίες θέρμανσης και ψύξης, καθιστώντας δυνατή τη διατήρηση της θερμοκρασίας στόχου υπό μεταβαλλόμενες συνθήκες περιβάλλοντος.

Τι αισθητήρα θερμοκρασίας χρησιμοποιεί ο ελεγκτής;

Η τυπική διαμόρφωση χρησιμοποιεί ένα 10K NTC με προεπιλεγμένη τιμή B 3950. Η τιμή B μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις της εφαρμογής. Το καθορισμένο εύρος μέτρησης είναι -30°C έως +147°C, με εύρος ελέγχου από -20°C έως +100°C.

Πώς μπορεί να ελεγχθεί ή να παρακολουθηθεί το TCB-NA;

Ο ελεγκτής χρησιμοποιεί μια τυπική σειριακή διεπαφή ASCII για ρύθμιση θερμοκρασίας και παρακολούθηση σε πραγματικό χρόνο. Παρέχει επίσης σήματα συναγερμού και κατάστασης «έτοιμης» και είσοδο τερματισμού TEC για ενσωμάτωση με το σύστημα ελέγχου κεντρικού υπολογιστή.
