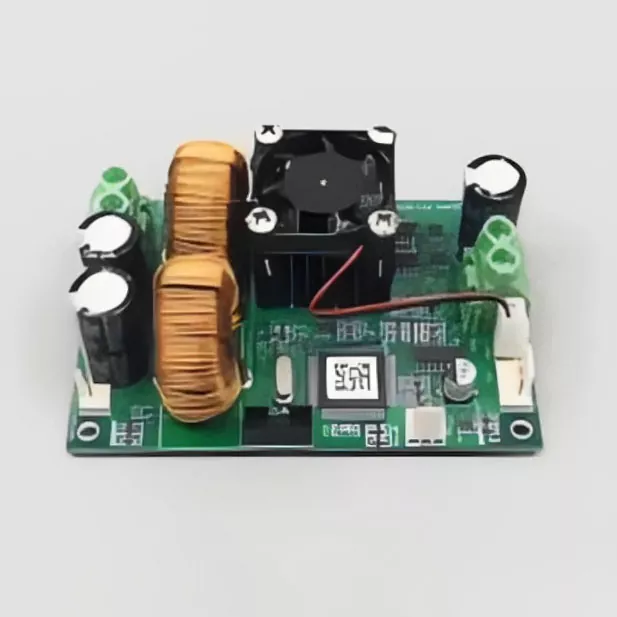

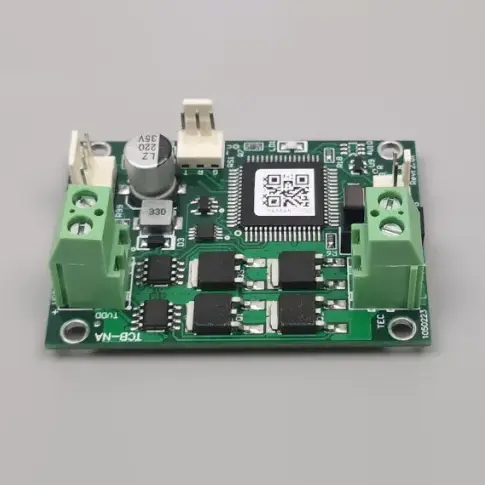

Ελεγκτής θερμοκρασίας PID

Η X-Meritan κατασκευάζει ελεγκτές θερμοκρασίας PID που χρησιμοποιούνται σε βιομηχανικά συστήματα θέρμανσης και ψύξης. Αυτές οι συσκευές διαβάζουν ένα σήμα θερμοκρασίας από έναν αισθητήρα, το συγκρίνουν με ένα σημείο ρύθμισης και προσαρμόζουν την έξοδο για να διατηρήσουν τη θερμοκρασία της διεργασίας σταθερή. Οι κοινές εφαρμογές περιλαμβάνουν εξώθηση πλαστικού, μηχανήματα συσκευασίας, εργαστηριακούς κλιβάνους και γραμμές επεξεργασίας τροφίμων.

Ο ελεγκτής δεν είναι μια αυτόνομη συσκευή θέρμανσης. Παρέχει το σήμα ελέγχου που οδηγεί ένα ρελέ, ρελέ στερεάς κατάστασης (SSR) ή αναλογική έξοδο. Η πραγματική θέρμανση ή ψύξη εκτελείται από εξωτερικά στοιχεία όπως θερμαντήρες φυσιγγίων, θερμαντήρες ταινίας ή βαλβίδες ψύξης.

Πώς λειτουργεί ο έλεγχος PID

Το PID σημαίνει Αναλογικό, Ολοκληρωμένο και Παράγωγο. Ο ελεγκτής μετρά συνεχώς τη διαφορά μεταξύ του σημείου ρύθμισης και της πραγματικής θερμοκρασίας. Αυτή η διαφορά ονομάζεται σφάλμα.

Ο αναλογικός όρος παράγει μια έξοδο ανάλογη με το τρέχον σφάλμα. Ο ολοκληρωτικός όρος συσσωρεύει σφάλματα του παρελθόντος και διορθώνει τη μετατόπιση σταθερής κατάστασης. Ο παράγωγος όρος ανταποκρίνεται στο ρυθμό μεταβολής και βοηθά στη μείωση της υπέρβασης.

Στην πράξη, η λειτουργία αυτόματου συντονισμού του χρήστη ή του ελεγκτή ορίζει τρεις παραμέτρους: αναλογική ζώνη, χρόνο ολοκλήρωσης και χρόνο παραγώγου. Ο σωστός συντονισμός είναι απαραίτητος. Ένας κακώς συντονισμένος βρόχος PID θα ταλαντώνεται ή θα ανταποκρίνεται αργά. Ο έλεγχος ON-OFF είναι απλούστερος και χρησιμοποιείται όπου η διαδικασία ανέχεται τις αλλαγές θερμοκρασίας.

Τεχνικές Παράμετροι

Όλες οι προδιαγραφές επαληθεύονται στην τελική δοκιμή. Ένα πιστοποιητικό βαθμονόμησης μπορεί να παρέχεται με κάθε μονάδα.

Επιλογές εισόδου και εξόδου

Ο ελεγκτής πρέπει να ταιριάζει με τον αισθητήρα θερμοκρασίας και τη συσκευή μεταγωγής φορτίου. Ο παρακάτω πίνακας συνοψίζει τους κοινούς συνδυασμούς.

Μια αναντιστοιχία μεταξύ του τύπου εισόδου και του αισθητήρα προκαλεί λανθασμένες μετρήσεις. Μια αναντιστοιχία μεταξύ εξόδου και συσκευής μεταγωγής φορτίου προκαλεί αποτυχία ελέγχου ή βλάβη εξαρτήματος.

Έλεγχος PID vs ON-OFF

Ο έλεγχος ON-OFF ενεργοποιεί πλήρως την έξοδο όταν η θερμοκρασία πέσει κάτω από το σημείο ρύθμισης και απενεργοποιεί πλήρως όταν ανεβαίνει πάνω από το σημείο ρύθμισης συν μια ζώνη υστέρησης. Αυτή η μέθοδος είναι απλή και λειτουργεί για συστήματα με μεγάλη θερμική μάζα όπου οι μεταβολές της θερμοκρασίας είναι αποδεκτές.

Ο έλεγχος PID ρυθμίζει την έξοδο συνεχώς ή σε γρήγορες ριπές. Διατηρεί τη θερμοκρασία κοντά στο σημείο ρύθμισης με ελάχιστη ταλάντωση. Το PID απαιτείται για διαδικασίες που απαιτούν αυστηρή ανοχή θερμοκρασίας, όπως επωαστήρες εργαστηρίου, ακροφύσια χύτευσης με έγχυση και έλεγχος θερμοκρασίας διόδου λέιζερ.

Η λειτουργία αυτόματου συντονισμού στους ελεγκτές X-Meritan υπολογίζει τις αρχικές παραμέτρους PID εισάγοντας μια ελεγχόμενη διαταραχή και μετρώντας την απόκριση της διαδικασίας. Μετά τον αυτόματο συντονισμό, συχνά απαιτείται χειροκίνητη λεπτομέρεια για βέλτιστη απόδοση.

Θέματα εγκατάστασης και καλωδίωσης

Η λανθασμένη καλωδίωση είναι η πιο κοινή αιτία αστοχιών πεδίου. Τα ακόλουθα σημεία πρέπει να ελέγχονται κατά την εγκατάσταση:

Είσοδος θερμοστοιχείου: Χρησιμοποιήστε το σωστό καλώδιο επέκτασης θερμοστοιχείου. Μην χρησιμοποιείτε χάλκινο σύρμα. Η πολικότητα πρέπει να ταιριάζει. Η αντιστάθμιση ψυχρής σύνδεσης που είναι ενσωματωμένη στον ελεγκτή υποθέτει ότι το μπλοκ ακροδεκτών βρίσκεται σε γνωστή θερμοκρασία. Αποφύγετε την τοποθέτηση του ελεγκτή κοντά σε πηγές θερμού αέρα που προκαλούν μετατόπιση θερμοκρασίας τερματικού.

Είσοδος RTD: Χρησιμοποιήστε σύνδεση τριών ή τεσσάρων συρμάτων για να ακυρώσετε την αντίσταση ηλεκτροδίου. Η σύνδεση δύο καλωδίων εισάγει σφάλμα μέτρησης, ειδικά με μεγάλες διαδρομές καλωδίων.

Έξοδος SSR: Η έξοδος SSR του ελεγκτή είναι ένας παλμός DC χαμηλής τάσης. Πρέπει να συνδεθεί στην είσοδο ελέγχου ενός εξωτερικού SSR. Μην το συνδέετε απευθείας σε θερμαντικό στοιχείο.

Έξοδος ρελέ: Χρησιμοποιήστε ένα κύκλωμα snubber σε επαγωγικά φορτία για να προστατέψετε τις επαφές του ρελέ. Η διάρκεια ζωής του ρελέ βαθμολογείται για συγκεκριμένο αριθμό λειτουργιών σε ένα δεδομένο ρεύμα. Η συχνή εναλλαγή σε υψηλό ρεύμα μειώνει τη διάρκεια ζωής.

Τροφοδοσία: Η είσοδος ευρείας τάσης δέχεται τα περισσότερα βιομηχανικά δίκτυα. Αλλά οι αιχμές τάσης από κοντινούς κινητήρες ή επαφές μπορεί να βλάψουν τον ελεγκτή. Χρησιμοποιήστε προστατευτικό υπέρτασης ή φίλτρο γραμμής εάν το καλώδιο ρεύματος είναι θορυβώδες.

Γείωση: Συνδέστε τον ακροδέκτη γείωσης σε κατάλληλη γείωση. Αυτό μειώνει τον ηλεκτρικό θόρυβο και βελτιώνει την ασφάλεια.

Οδηγός επιλογής

Για να επιλέξετε έναν ελεγκτή θερμοκρασίας PID, απαντήστε σε αυτές τις ερωτήσεις:

1. Τι τύπος αισθητήρα θα χρησιμοποιηθεί;

Τα θερμοστοιχεία καλύπτουν ένα ευρύ φάσμα θερμοκρασιών και ανταποκρίνονται γρήγορα. Τα RTD είναι πιο ακριβή και σταθερά σε χαμηλότερες θερμοκρασίες αλλά πιο αργά. Οι αναλογικές είσοδοι χρησιμοποιούνται όταν το σήμα θερμοκρασίας προέρχεται από έναν πομπό.

2. Ποιο είναι το απαιτούμενο εύρος θερμοκρασίας;

Το εύρος του ελεγκτή πρέπει να καλύπτει το αναμενόμενο εύρος λειτουργίας. Η χρήση ενός ελεγκτή με μεγαλύτερο εύρος από αυτό που χρειάζεται μειώνει την ανάλυση. Για παράδειγμα, ένας ελεγκτής θερμοστοιχείου K με εύρος 0-1370°C δείχνει ανάλυση 1°C. Ένας ελεγκτής με εύρος 0-400°C μπορεί να εμφανίζει ανάλυση 0,1°C.

3. Τι είναι η συσκευή μεταγωγής φορτίου;

Εάν χρησιμοποιείτε SSR, επιλέξτε την έξοδο της μονάδας SSR. Εάν χρησιμοποιείτε μηχανικό επαφέα, η έξοδος ρελέ είναι κατάλληλη. Εάν το τελικό στοιχείο ελέγχου είναι μια αναλογική βαλβίδα ή ένας ελεγκτής ισχύος SCR, χρησιμοποιήστε μια αναλογική έξοδο.

4. Τι ακρίβεια απαιτείται;

Η προδιαγραφή ακρίβειας οθόνης είναι ±0,5% FS ή ±1 ψηφίο. Για εύρος 0-400°C, δηλαδή ±2°C. Εάν η διαδικασία απαιτεί έλεγχο ±0,5°C, ο ελεγκτής μόνος του δεν μπορεί να το επιτύχει. Η ακρίβεια του αισθητήρα, η απώλεια θερμότητας και ο συντονισμός του συστήματος συμβάλλουν επίσης στην ακρίβεια του τελικού ελέγχου.

5. Χρειάζεται επικοινωνία ή συναγερμός;

Οι έξοδοι συναγερμού είναι χρήσιμες για προστασία από υπερβολική θερμοκρασία. Το RS485 Modbus επιτρέπει την παρακολούθηση και τη ρύθμιση του ελεγκτή από PLC ή υπολογιστή. Αυτές οι επιλογές προσθέτουν κόστος, επομένως επιλέξτε μόνο αυτό που απαιτεί η εφαρμογή.

Τυπικές Εφαρμογές

Μηχανήματα Πλαστικών και Συσκευασιών

Οι ελεγκτές PID ρυθμίζουν τη θερμοκρασία των κυλίνδρων εξώθησης, των πολλαπλών θερμού δρομέα και των ράβδων θερμικής σφράγισης. Η σταθερή θερμοκρασία αποτρέπει την υποβάθμιση του υλικού και διασφαλίζει την ποιότητα της στεγανοποίησης.

Εργαστηριακός Εξοπλισμός

Οι φούρνοι σιγαστήρα, οι φούρνοι ξήρανσης και τα λουτρά σταθερής θερμοκρασίας βασίζονται σε ελεγκτές PID για επαναλαμβανόμενες συνθήκες. Η αργή θερμική απόκριση αυτών των συστημάτων απαιτεί προσεκτικό συντονισμό του ολοκληρωτικού όρου.

Επεξεργασία Τροφίμων

Οι εμπορικοί φούρνοι, φριτέζες και παστεριωτές χρησιμοποιούν ελεγκτές PID για να πληρούν τα πρότυπα ασφάλειας και ποιότητας τροφίμων. Ο ελεγκτής συχνά λειτουργεί με αισθητήρα PT100 για ακριβή μέτρηση χαμηλής θερμοκρασίας.

Κατασκευή Ημιαγωγών και Ηλεκτρονικών

Οι σταθμοί συγκόλλησης, οι φούρνοι επαναροής και οι φούρνοι ωρίμανσης χρειάζονται αυστηρά προφίλ θερμοκρασίας. Ο ελεγκτής PID λειτουργεί με εξόδους SSR για γρήγορη εναλλαγή και λεπτό έλεγχο.

Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ του ελέγχου PID και του ελέγχου ON-OFF στην πράξη;

A: Ο έλεγχος ON-OFF εναλλάσσει την έξοδο μεταξύ full on και full off. Η θερμοκρασία κυμαίνεται γύρω από το σημείο ρύθμισης. Ο έλεγχος PID προσαρμόζει συνεχώς την έξοδο για να διατηρεί τη θερμοκρασία σχεδόν σταθερή. Χρησιμοποιήστε το PID όταν η διαδικασία ανέχεται μόνο μια μικρή απόκλιση.

Ε: Τι είναι ο αυτόματος συντονισμός και πότε πρέπει να τον χρησιμοποιήσω;

Α: Ο αυτόματος συντονισμός είναι μια δυνατότητα που υπολογίζει αυτόματα τις παραμέτρους PID. Λειτουργεί ενεργοποιώντας και απενεργοποιώντας την έξοδο με ελεγχόμενο τρόπο και μετρώντας την απόκριση του συστήματος. Εκτελέστε αυτόματο συντονισμό κατά την αρχική ρύθμιση ή όταν το θερμικό φορτίο αλλάζει σημαντικά. Μετά τον αυτόματο συντονισμό, επαληθεύστε την απόδοση και κάντε χειροκίνητες ρυθμίσεις εάν χρειάζεται.

Ε: Γιατί η θερμοκρασία μου υπερβαίνει το σημείο ρύθμισης;

Α: Η υπέρβαση συνήθως σημαίνει ότι η αναλογική ζώνη είναι πολύ στενή ή ο χρόνος ανανέωσης είναι πολύ μικρός. Ο ελεγκτής εφαρμόζει πάρα πολύ έξοδο προτού η θερμοκρασία φτάσει στο σημείο ρύθμισης. Αυξήστε την αναλογική ζώνη ή μειώστε την ολοκληρωτική δράση. Ο αυτόματος συντονισμός μπορεί να σας βοηθήσει να βρείτε ένα σημείο εκκίνησης.

Ε: Μπορώ να χρησιμοποιήσω τον ίδιο ελεγκτή για θέρμανση και ψύξη;

Α: Ορισμένα μοντέλα υποστηρίζουν διπλή έξοδο θερμότητας/ψύξης. Παρέχουν μια έξοδο για θέρμανση και άλλη για ψύξη. Αυτό είναι χρήσιμο για συστήματα που απαιτούν και τα δύο, όπως πλαστικούς εξωθητές με ανεμιστήρες ψύξης αέρα. Ελέγξτε τις προδιαγραφές του μοντέλου για να επιβεβαιώσετε τη διαθεσιμότητα διπλής εξόδου.

Ε: Πώς μπορώ να ξέρω εάν ο αισθητήρας μου είναι συμβατός;

Α: Ο τύπος εισόδου του ελεγκτή πρέπει να ταιριάζει με τον αισθητήρα. Για τα θερμοστοιχεία, το γράμμα τύπου (K, J, T κ.λπ.) πρέπει να ταιριάζει. Για RTD, η καμπύλη αντίστασης (PT100 ή PT1000) πρέπει να ταιριάζει. Η χρήση λανθασμένης ρύθμισης θα έχει ως αποτέλεσμα εσφαλμένες ενδείξεις θερμοκρασίας. Οι περισσότεροι ελεγκτές έχουν μια παράμετρο διαμόρφωσης για την επιλογή του τύπου εισόδου.

Ε: Ποια είναι η αναμενόμενη διάρκεια ζωής ενός ελεγκτή PID;

Α: Με σωστή εγκατάσταση και ψύξη, τα ηλεκτρονικά μπορούν να λειτουργήσουν για πολλά χρόνια. Η έξοδος ρελέ είναι το πιο συνηθισμένο αντικείμενο φθοράς. Η διάρκεια ζωής της επαφής του ρελέ καθορίζεται από τον κατασκευαστή και εξαρτάται από τη συχνότητα και το ρεύμα μεταγωγής. Οι έξοδοι SSR δεν έχουν μηχανική φθορά, αλλά μπορεί να αστοχήσουν λόγω υπερθέρμανσης ή υπέρτασης.

Ε: Παρέχετε τεχνική υποστήριξη για συντονισμό;

Α: Ναι. Οι μηχανικοί μας μπορούν να βοηθήσουν στην αρχική ρύθμιση και ρύθμιση για συγκεκριμένες εφαρμογές. Δώστε λεπτομέρειες για το θερμικό σας σύστημα, συμπεριλαμβανομένης της ισχύος του θερμαντήρα, του τύπου αισθητήρα και των χαρακτηριστικών φορτίου. Απαντάμε εντός μιας εργάσιμης ημέρας.
