Σχεδιασμένο για να αντιμετωπίζει προβλήματα υποβάθμισης της επιφάνειας και διάχυσης συγκόλλησης κατά τη συναρμολόγηση θερμοηλεκτρικού ψυγείου (TEC), το X-Meritan'sΦέτες με εμπόδια διάχυσηςπαρέχουν ένα εξαιρετικά σταθερό, έτοιμο για συναρμολόγηση εξάρτημα για προηγμένη θερμική διαχείριση. Με την εισαγωγή ενός ακριβούς φράγματος με βάση το νικέλιο μεταξύ του υποστρώματος Bi2Te3-Sb2Te3 και της συγκολλήσιμης επιφάνειας, αυτές οι φέτες μετριάζουν αποτελεσματικά τη μετανάστευση στοιχείων, σταθεροποιώντας την ηλεκτρική αντίσταση και τη μηχανική αντοχή μέσω επαναλαμβανόμενων θερμικών κύκλων.
Αυτή η σελίδα καλύπτει τη δομή εργασίας, τις τεχνικές προδιαγραφές, τις επιλογές επιμετάλλωσης, τις οδηγίες επιλογής και το εύρος προσαρμογής για φέτες φραγμού διάχυσης που χρησιμοποιούνται στην κατασκευή TEC. Εάν συγκρίνετε προμηθευτές,επικοινωνήστε με την ομάδα μηχανικών μαςγια να επιβεβαιώσετε τη δομή φραγμού και τις διαστάσεις για τη διαδικασία συναρμολόγησης.

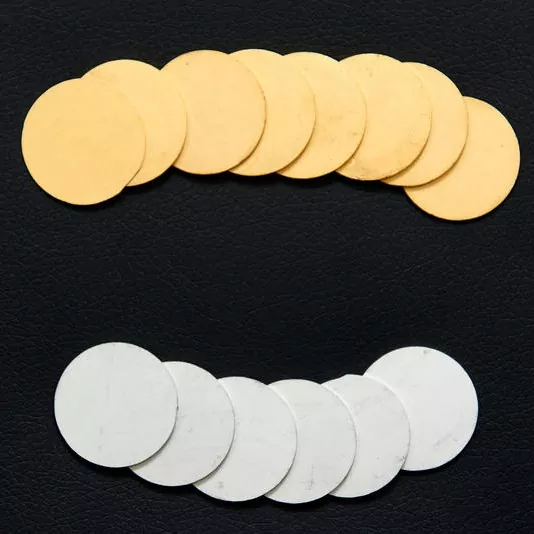

Οι φέτες με φράγματα διάχυσης είναι προεπεξεργασμένες φέτες θερμοηλεκτρικού υλικού με προστατευτική δομή επιμετάλλωσης που έχει σχεδιαστεί για να ελέγχει την αλληλεπίδραση μεταξύ του θερμοηλεκτρικού υποστρώματος και της συγκόλλησης που χρησιμοποιείται κατά τη συναρμολόγηση TEC.
Το υλικό βάσης είναι ένα εξωθημένο θερμοηλεκτρικό πλινθίο Bi2Te3-Sb2Te3. Μετά από επεξεργασία ακριβείας, εφαρμόζεται ένα φράγμα διάχυσης με βάση το νικέλιο μεταξύ του θερμοηλεκτρικού υλικού και του εξωτερικού συγκολλήσιμου στρώματος. Αυτό δημιουργεί μια ελεγχόμενη διεπαφή που βοηθά στον περιορισμό της ανεπιθύμητης μετανάστευσης στοιχείων και των διεπιφανειακών αντιδράσεων κατά τη συγκόλληση και τον επακόλουθο θερμικό κύκλο.
Το φράγμα είναι ιδιαίτερα σημαντικό επειδή το θερμοηλεκτρικό υλικό και η συγκόλληση έχουν διαφορετικές χημικές και φυσικές ιδιότητες. Κατά την επαναλαμβανόμενη θέρμανση και ψύξη, η ανεξέλεγκτη αλληλεπίδραση στη διεπαφή μπορεί να συμβάλει σε αλλαγές στην ηλεκτρική αντίσταση, μηχανική υποβάθμιση ή φθορά της άρθρωσης συγκόλλησης.
Αυτές οι φέτες ανήκουν στο ευρύτεροθερμοηλεκτρικά υλικάοικογένεια προϊόντων και συνήθως χρησιμοποιούνται μαζί μεθερμοηλεκτρικοί ψύκτες, θερμοηλεκτρικά συγκροτήματα ψύκτηκαιελεγκτές θερμοκρασίαςσε ολοκληρωμένα συστήματα θερμικής διαχείρισης.
Η δομή επιμετάλλωσης του πυρήνα χρησιμοποιεί ένα φράγμα διάχυσης με βάση το νικέλιο μεταξύ του υποστρώματος Bi2Te3-Sb2Te3 και του συγκολλήσιμου εξωτερικού στρώματος.
Αυτό το ενδιάμεσο στρώμα βοηθά στον έλεγχο της κίνησης των συστατικών συγκόλλησης προς το θερμοηλεκτρικό υλικό και παρέχει μια πιο σταθερή διεπαφή για τη συναρμολόγηση TEC. Μια διαμόρφωση πολλαπλών στρωμάτων μπορεί να επιλεγεί σύμφωνα με την προβλεπόμενη διαδικασία συγκόλλησης και το περιβάλλον λειτουργίας.
Αντί να βασίζεται σε μια ενιαία επίστρωση επιφάνειας, το X-Meritan μπορεί να παρέχει δομές επιμετάλλωσης πολλαπλών στρωμάτων στις οποίες διαφορετικά στρώματα εκτελούν διαφορετικές λειτουργίες.
Η εσωτερική στρώση φραγμού εστιάζει στον διαχωρισμό του υλικού και τον έλεγχο της διάχυσης, ενώ η εξωτερική συγκολλούμενη στρώση επιλέγεται σύμφωνα με τη διαδικασία σύνδεσης.
Η ηλεκτρολυτική επίστρωση κασσίτερου είναι διαθέσιμη σε περίπου 7 ± 2 μm.
Η επιφάνεια κασσίτερου παρέχει καλή συγγένεια συγκόλλησης για τις συμβατικές διαδικασίες συγκόλλησης και μπορεί να χρησιμοποιηθεί τόσο με συστήματα συγκόλλησης με μόλυβδο όσο και με συστήματα συγκόλλησης χωρίς μόλυβδο, ανάλογα με τη διαδικασία συναρμολόγησης του πελάτη.
Αυτή η διαμόρφωση είναι γενικά κατάλληλη όταν η κύρια απαίτηση είναι μια πρακτική συγκολλήσιμη επιφάνεια για την τυπική παραγωγή TEC.
Για εφαρμογές που απαιτούν λεπτό χρυσό φινίρισμα, το X-Meritan προσφέρει ηλεκτρολυτική επιχρυσωμένη επένδυση με πάχος Au μικρότερο από 0,2 μm.
Ο χρυσός παρέχει μια επιφάνεια με καλή αντίσταση στην οξείδωση και μπορεί να χρησιμοποιηθεί για εφαρμογές που χρησιμοποιούν συγκόλληση AuSn ή όπου απαιτούνται ελεγχόμενα χαρακτηριστικά επιφάνειας.
Η πατενταρισμένη τεχνολογία "H" της X-Meritan ενσωματώνει ένα στρώμα αλουμινίου περίπου 150 μm στη δομή φραγμού πολλαπλών στρωμάτων.
Η διαμόρφωση προορίζεται για εφαρμογές που εκτίθενται σε απαιτητικές αλλαγές θερμοκρασίας. Με την ενσωμάτωση ενός πρόσθετου στρώματος αλουμινίου στη δομή επιμετάλλωσης, ο σχεδιασμός αντιμετωπίζει τις τάσεις που σχετίζονται με την επαναλαμβανόμενη θερμική διαστολή και συστολή.
Αυτή η επιλογή μπορεί να αξιολογηθεί για εφαρμογές αεροδιαστημικής, βαριάς βιομηχανίας και άλλες εφαρμογές TEC όπου η θερμική ανακύκλωση αποτελεί σημαντικό παράγοντα σχεδιασμού.
Το θερμοηλεκτρικό υλικό μπορεί να αλεσθεί και να τεμαχιστεί σύμφωνα με τα σχέδια του πελάτη. Η καθορισμένη ακρίβεια κοπής είναι περίπου ±15 μm, ενώ το ελάχιστο πάχος κοπής είναι 0,3 mm.
Οι προεπεξεργασμένες φέτες μπορούν να μειώσουν την ποσότητα προετοιμασίας υλικού που απαιτείται από τους κατασκευαστές TEC και να παρέχουν διαστάσεις πιο κοντά στις απαιτήσεις των επόμενων εργασιών συναρμολόγησης.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Υλικό Βάσης | Εξωθημένα πλινθώματα Bi2Te3-Sb2Te3 |
| Ελάχιστο πάχος φέτας | ≥ 0,3 mm |
| Πάχος | Προσαρμόσιμο σύμφωνα με το σχέδιο του πελάτη |
| Ακρίβεια κοπής | ±15 μm |
| Φράγμα Διάχυσης | Πολυστρωματική δομή με βάση το νικέλιο |
| Ηλεκτρική επικασσιτερίνη | 7 ± 2 μm |
| Ηλεκτρική επιχρύσωση | < 0,2 μm Au |
| Τεχνολογία "Η". | Περίπου 150 μm στρώμα φραγμού Al |
| Τρίψιμο & Κοπή | Διατίθεται σύμφωνα με το σχέδιο |
| Διαμόρφωση Μεταλλοποίησης | Προσαρμόσιμο ανάλογα με την εφαρμογή |
| Εφαρμογή | Θερμοηλεκτρική ψύξη και κατασκευή TEC |
Οι ανοχές διαστάσεων, η δομή επιμετάλλωσης και οι προδιαγραφές επιμετάλλωσης θα πρέπει να επιβεβαιωθούν σύμφωνα με την τελική διαδικασία σχεδιασμού και συναρμολόγησης TEC. Στείλτε το σχέδιό σας στοοι μηχανικοί πωλήσεών μαςγια μια αναθεώρηση σκοπιμότητας.
Το πρότυπο υπόστρωμα είναι ένα εξωθημένο θερμοηλεκτρικό υλικό Bi2Te3-Sb2Te3. Ξεκινήστε επιβεβαιώνοντας την απαιτούμενη θερμοηλεκτρική σύνθεση, τις διαστάσεις του υλικού, το πάχος της τομής και τις προβλεπόμενες συνθήκες λειτουργίας TEC.
Για τη συμβατική συναρμολόγηση TEC, ένα φράγμα διάχυσης με βάση το νικέλιο μπορεί να παρέχει διαχωρισμό μεταξύ του θερμοηλεκτρικού υποστρώματος και της επιφάνειας που μπορεί να συγκολληθεί.
Εάν η εφαρμογή περιλαμβάνει σημαντικό κύκλο θερμοκρασίας, μπορεί να αξιολογηθεί μια πιο περίπλοκη διαμόρφωση πολλαπλών στρωμάτων. Η απαιτούμενη δομή πρέπει να προσδιορίζεται σύμφωνα με το πραγματικό θερμικό προφίλ και την κατασκευή της μονάδας.
Ο κασσίτερος χωρίς ηλεκτροσυγκόλληση είναι γενικά κατάλληλος όταν χρησιμοποιείται συμβατική συγκόλληση, απαιτείται συγκόλληση χωρίς μόλυβδο, προτιμάται μια σχετικά παχύτερη συγκολλήσιμη επιφάνεια ή το κόστος παραγωγής αποτελεί σημαντικό παράγοντα.
Ο ηλεκτρικός χρυσός μπορεί να ληφθεί υπόψη όταν απαιτείται συγκόλληση AuSn, όταν πρέπει να ελέγχεται η οξείδωση της επιφάνειας, προτιμάται ένα λεπτό χρυσό φινίρισμα ή η εφαρμογή απαιτεί συγκεκριμένα χαρακτηριστικά επιφάνειας ή ηλεκτρικά.
Ο αριθμός και η σοβαρότητα των κύκλων θερμοκρασίας πρέπει να λαμβάνονται υπόψη κατά την επιλογή της διαμόρφωσης επιμετάλλωσης. Εφαρμογές με συχνές μεταβάσεις μεταξύ θερμών και ψυχρών συνθηκών ενδέχεται να απαιτούν πρόσθετη εξέταση της θερμικής διαστολής, της τάσης διεπαφής και της ακεραιότητας του στρώματος φραγμού.
Για αυτές τις εφαρμογές, η πατενταρισμένη τεχνολογία "H" της X-Meritan μπορεί να αξιολογηθεί ως εναλλακτική διαμόρφωση.
Παρέχετε τις απαιτούμενες απαιτήσεις πάχους, μήκους, πλάτους, ανοχής και επιφάνειας φέτας στο τεχνικό σχέδιο. Η καθορισμένη ακρίβεια κοπής περίπου ±15 μm μπορεί να υποστηρίξει πελάτες που απαιτούν ελεγχόμενες διαστάσεις για συναρμολόγηση TEC κατάντη και αυτοματοποιημένο χειρισμό.
Το X-Meritan εστιάζει στην ψύξη ημιαγωγών και στην θερμοηλεκτρική τεχνολογία, με δυνατότητες που καλύπτουν την ανάπτυξη θερμοηλεκτρικού υλικού, την προσαρμογή εξαρτημάτων, το σχεδιασμό λύσης απαγωγής θερμότητας και την υποστήριξη επιλογής διεργασιών.
Διαφορετικά σχέδια TEC ενδέχεται να απαιτούν διαφορετικές διαστάσεις φέτας, πάχη, φινιρίσματα επιφανειών και δομές επιμετάλλωσης. Η X-Meritan μπορεί να επεξεργαστεί το υλικό σύμφωνα με τα σχέδια των πελατών και τις τεχνικές προδιαγραφές.
Το παρεχόμενο υλικό προορίζεται για πελάτες που ασχολούνται με την ανάπτυξη και την κατασκευή θερμοηλεκτρικών μονάδων. Η λείανση, η κοπή και η επιμετάλλωση ακριβείας μπορούν να βοηθήσουν στη μείωση του αριθμού των βημάτων προετοιμασίας που απαιτούνται πριν από τη συναρμολόγηση.
Οι θερμοηλεκτρικές λύσεις της X-Meritan εξυπηρετούν εφαρμογές όπως επικοινωνίες οπτικών ινών, βιομηχανικό και ιατρικό εξοπλισμό, ηλεκτρονικά αυτοκινήτων, ηλεκτρονικά είδη ευρείας κατανάλωσης και ερευνητικά ιδρύματα. Η εταιρεία παρέχει τεχνική υποστήριξη για εφαρμογές που απαιτούν ελεγχόμενη ψύξη ημιαγωγών και ακριβή διαχείριση θερμοκρασίας, συμπεριλαμβανομένης της προσαρμοσμένης ανάπτυξης εξαρτημάτων. Μπορείτε να δείτε το ιστορικό μας στοσελίδα προφίλ εταιρείαςή εξερευνήστε το πλήρεςγκάμα προϊόντων.
Οι φέτες φραγμού διάχυσης είναι ένα στοιχείο ενός πλήρους θερμοηλεκτρικού συστήματος. Ανάλογα με το έργο σας, οι ακόλουθες σειρές προϊόντων μπορεί επίσης να είναι σχετικές:
Το βασικό υλικό πλινθώματος Bi2Te3-Sb2Te3 που χρησιμοποιείται για την παραγωγή φετών φραγμού διάχυσης, διαθέσιμο σε τυπικές και προσαρμοσμένες συνθέσεις.
Μονάδες ψύξης Peltier στερεάς κατάστασης για ακριβή έλεγχο θερμοκρασίας σε οπτοηλεκτρονικό, ιατρικό και βιομηχανικό εξοπλισμό.
Ενσωματωμένα συγκροτήματα TEC που συνδυάζουν τη μονάδα ψύξης, την ψύκτρα και τη θερμική διεπαφή για ταχύτερη ενοποίηση του συστήματος.
Ελεγκτές κλειστού βρόχου που ταιριάζουν με τυπικούς και micro TE ψύκτες για σταθερή ρύθμιση θερμοκρασίας υψηλής ακρίβειας.
Χρησιμοποιούνται ως εξαρτήματα επιμεταλλωμένου θερμοηλεκτρικού υλικού στην κατασκευή TEC. Το φράγμα διάχυσης βοηθά στον έλεγχο της αλληλεπίδρασης και της στοιχειακής μετανάστευσης μεταξύ του θερμοηλεκτρικού υποστρώματος Bi2Te3-Sb2Te3 και του συστήματος συγκόλλησης κατά τη συναρμολόγηση και τον θερμικό κύκλο.
Κατά τη συγκόλληση και την επαναλαμβανόμενη θέρμανση και ψύξη, τα συστατικά συγκόλλησης μπορούν να αλληλεπιδράσουν με το θερμοηλεκτρικό υλικό. Ένα φράγμα με βάση το νικέλιο παρέχει μια ενδιάμεση διασύνδεση που βοηθά στον περιορισμό της ανεπιθύμητης διάχυσης και των διεπιφανειακών αντιδράσεων, υποστηρίζοντας πιο σταθερή ηλεκτρική και μηχανική απόδοση.
Το νικέλιο παρέχει μια σχετικά σταθερή μεταλλική διεπαφή μεταξύ του θερμοηλεκτρικού υποστρώματος και της επιφάνειας που μπορεί να συγκολληθεί. Σε μια δομή επιμετάλλωσης πολλαπλών στρωμάτων, λειτουργεί ως ενδιάμεσο φράγμα ενώ επιτρέπει στο εξωτερικό στρώμα να βελτιστοποιηθεί για συγκόλληση.
Ο ηλεκτρικός κασσίτερος είναι περίπου 7 ± 2 μm και προορίζεται κυρίως για συμβατικές εφαρμογές συγκόλλησης. Ο ηλεκτρικός χρυσός είναι μικρότερος από 0,2 μm Au και μπορεί να επιλεγεί για εφαρμογές που απαιτούν επιφάνειες ανθεκτικές στην οξείδωση ή συγκόλληση AuSn.
Η σωστή επιλογή εξαρτάται από το υλικό συγκόλλησης του πελάτη, τη θερμοκρασία σύνδεσης, τη διαδικασία συναρμολόγησης και τις απαιτήσεις εφαρμογής.
Η πατενταρισμένη τεχνολογία "H" προορίζεται για απαιτητικές συνθήκες θερμικού κύκλου. Ενσωματώνει ένα στρώμα αλουμινίου περίπου 150 μm στη δομή φραγμού πολλαπλών στρωμάτων και μπορεί να αξιολογηθεί για εφαρμογές όπως η αεροδιαστημική και τα βαρέα βιομηχανικά συστήματα TEC.
Η πραγματική διαμόρφωση πρέπει να προσδιορίζεται σύμφωνα με το εύρος θερμοκρασίας λειτουργίας, το προφίλ θερμικού κύκλου και την κατασκευή της μονάδας.
Το καθορισμένο ελάχιστο πάχος είναι 0,3 mm. Το πραγματικό πάχος μπορεί να προσαρμοστεί σύμφωνα με το τεχνικό σχέδιο και τις απαιτήσεις εφαρμογής του πελάτη.
Ναί. Το X-Meritan μπορεί να παρέχει προσαρμοσμένες διαστάσεις και επεξεργασία σύμφωνα με τα σχέδια των πελατών. Η καθορισμένη ακρίβεια κοπής είναι περίπου ±15 μm.
Ναί. Το X-Meritan μπορεί να παρέχει θερμοηλεκτρικό υλικό που έχει υποστεί λείανση, κοπή ακριβείας, επεξεργασία φραγμού διάχυσης και την απαιτούμενη επεξεργασία επιφάνειας με δυνατότητα συγκόλλησης. Αυτό μπορεί να βοηθήσει τους κατασκευαστές TEC να μειώσουν την πρόσθετη προετοιμασία του υλικού πριν από τη συναρμολόγηση.
Στείλτε το σχέδιό σας, το πάχος της τομής, την προτίμηση επιμετάλλωσης και τον εκτιμώμενο ετήσιο όγκο. Οι μηχανικοί μας θα επιβεβαιώσουν τη δομή φραγμού, θα προτείνουν την πιο κατάλληλη διαμόρφωση επιμετάλλωσης και θα απαντήσουν με άμεση τιμολόγηση από το εργοστάσιο.
