NTC Thermistor για οπτική επικοινωνία

Η X-Meritan κατασκευάζει NTC Thermistor for Optical Communication που χρησιμοποιείται για ανίχνευση θερμοκρασίας σε οπτικούς πομποδέκτες, συμπεριλαμβανομένων των συντελεστών μορφής SFP, QSFP και CFP. Αυτά τα εξαρτήματα τοποθετούνται κοντά στη δίοδο λέιζερ ή μέσα στον βρόχο ελέγχου TEC για να παρέχουν ανάδραση θερμοκρασίας σε πραγματικό χρόνο. Η τιμή αντίστασης αλλάζει προβλέψιμα με τη θερμοκρασία, επιτρέποντας στο κύκλωμα ελέγχου να διατηρεί ένα σταθερό σημείο λειτουργίας λέιζερ.

Η ακριβής παρακολούθηση της θερμοκρασίας στις οπτικές μονάδες δεν αποτελεί εύχρηστο χαρακτηριστικό. Το μήκος κύματος λέιζερ μετατοπίζεται κατά περίπου 0,1 nm ανά βαθμό Κελσίου για πολλά λέιζερ DFB. Μια μετατόπιση θερμοκρασίας μερικών μοιρών μπορεί να μετακινήσει την έξοδο έξω από το αποδεκτό παράθυρο καναλιού στα συστήματα DWDM. Το NTC Thermistor for Optical Communication παρέχει το σήμα ανάδρασης που χρησιμοποιεί το πρόγραμμα οδήγησης TEC για να διορθώσει αυτή τη μετατόπιση.

Πώς λειτουργεί το θερμίστορ NTC σε μια οπτική μονάδα

Το NTC Thermistor for Optical Communication είναι συνήθως συνδεδεμένο στην ίδια υποστήριξη με τη δίοδο λέιζερ ή στην ψυχρή πλευρά TEC. Καθώς η θερμοκρασία του λέιζερ αλλάζει, η αντίσταση του θερμίστορ αλλάζει σύμφωνα με μια μη γραμμική καμπύλη που ορίζεται από την τιμή R25 και τη σταθερά Β. Το κύκλωμα ελέγχου μετρά αυτήν την αντίσταση, τη μετατρέπει σε τιμή θερμοκρασίας και προσαρμόζει το ρεύμα TEC για να επαναφέρει το λέιζερ στη θερμοκρασία στόχου.

Η σχέση μεταξύ αντίστασης και θερμοκρασίας ακολουθεί την τυπική εξίσωση:

R(T) = R25 × exp[ B × (1/T - 1/298,15) ]

Όπου T είναι σε Kelvin και B είναι η υλική σταθερά. Για εφαρμογές οπτικών μονάδων, οι τιμές B25/50 μεταξύ 3380 K και 3950 K είναι κοινές. Η επιλογή εξαρτάται από το αναμενόμενο εύρος θερμοκρασίας λειτουργίας και την ανάλυση που απαιτείται από το κύκλωμα ελέγχου.

Τεχνικές Παράμετροι

Ο παρακάτω πίνακας παραθέτει τις τυπικές διαμορφώσεις που είναι διαθέσιμες από το X-Meritan. Προσαρμοσμένες τιμές είναι δυνατές για έργα όγκου.

Όλες οι τιμές επαληθεύονται στην παραγωγή. Μια πλήρης αναφορά δοκιμής με μετρήσεις αντίστασης και τιμής Β μπορεί να παρέχεται για κάθε παρτίδα.

Σημαντική σημείωση σχετικά με την αυτοθέρμανση: Το ρεύμα μέτρησης μέσω του NTC πρέπει να είναι αρκετά χαμηλό ώστε η ισχύς που διαχέεται στο θερμίστορ να μην αυξάνει τη θερμοκρασία του κατά περισσότερο από 0,1°C. Για ένα NTC 10 kΩ με συντελεστή διάχυσης 1,5 mW/°C, αυτό σημαίνει ότι το ρεύμα μέτρησης πρέπει να παραμείνει κάτω από περίπου 120 µA. Η υπέρβαση αυτού προκαλεί το θερμίστορ να διαβάζει υψηλότερη θερμοκρασία από την πραγματική θερμοκρασία λέιζερ, γεγονός που μπορεί να οδηγήσει τον βρόχο ελέγχου σε υπερβολική ψύξη.

Φυσικός σχεδιασμός και τοποθέτηση

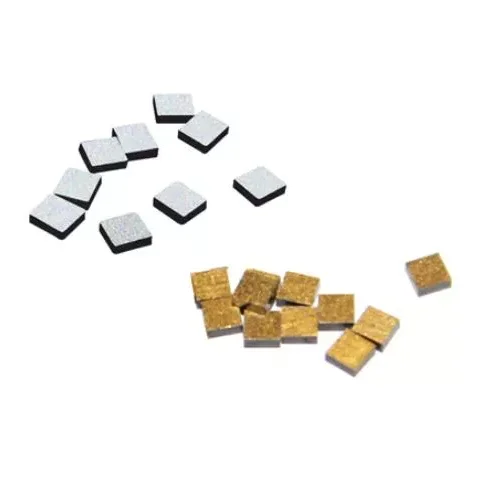

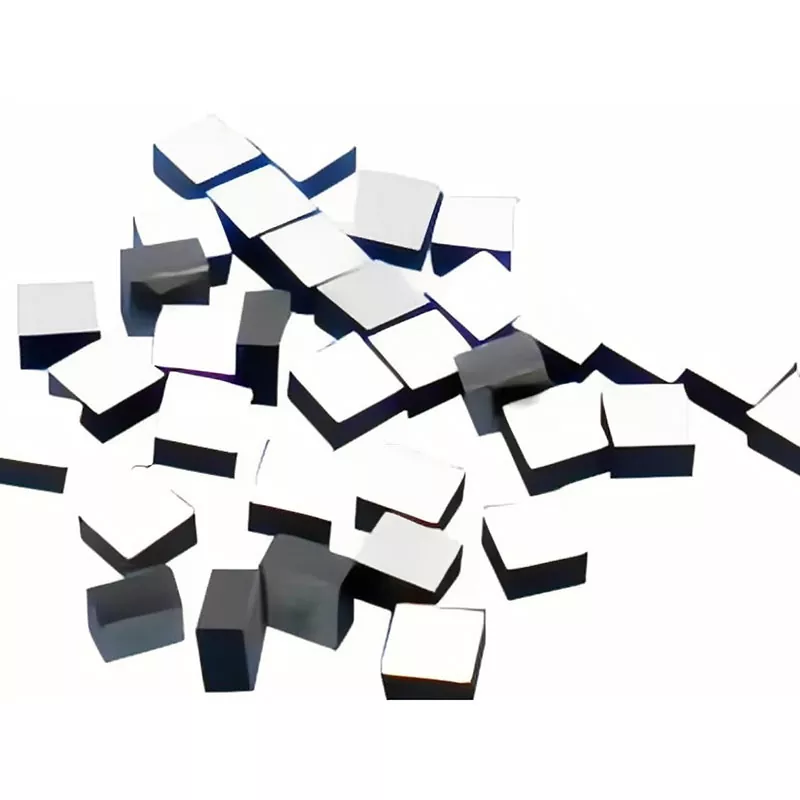

Η X-Meritan παρέχει NTC Thermistor για Οπτική Επικοινωνία σε μορφή γυμνού τσιπ, με ηλεκτρόδια Au ή Ag, κατάλληλο για συγκόλληση σύρματος ή συγκόλληση σε κεραμικές υποστηρίξεις. Οι διαστάσεις του τσιπ είναι τυπικά στην περιοχή από 0,5 mm × 0,5 mm έως 1,0 mm × 1,0 mm, με πάχος από 0,2 mm έως 0,5 mm. Αυτό το μικρό αποτύπωμα επιτρέπει την τοποθέτηση ακριβώς δίπλα στη δίοδο λέιζερ χωρίς να παρεμβαίνει στην οπτική διαδρομή.

Για πελάτες που προτιμούν ένα προ-μονταρισμένο εξάρτημα, το τσιπ μπορεί να συναρμολογηθεί σε ένα μικρό φορέα αλουμίνας ή νιτριδίου αλουμινίου με σύρματα μολύβδου. Αυτή η έκδοση είναι πιο εύκολη στον χειρισμό σε γραμμές χειροκίνητης συναρμολόγησης και απλοποιεί τη διαδικασία συγκόλλησης.

Η επιφάνεια του ηλεκτροδίου έχει σχεδιαστεί είτε για συγκόλληση σύρματος Au είτε για συγκόλληση PbSn/AuSn. Η συγκεκριμένη επιμετάλλωση επιλέγεται με βάση τη διαδικασία συναρμολόγησης του πελάτη. Παρέχουμε φύλλα δεδομένων με τις συνιστώμενες παραμέτρους συγκόλλησης για κάθε τύπο ηλεκτροδίου.

Χρόνος απόκρισης και θερμική σύζευξη

Η θερμική σταθερά χρόνου ενός NTC γυμνού τσιπ είναι συνήθως κάτω από 1 δευτερόλεπτο όταν τοποθετείται με ένα λεπτό στρώμα θερμικής κόλλας ή συγκόλλησης. Σε ακίνητο αέρα, χωρίς τοποθέτηση, η σταθερά χρόνου είναι υψηλότερη. Για εφαρμογές οπτικών μονάδων, το NTC πρέπει να είναι θερμικά συνδεδεμένο με την ίδια επιφάνεια με τη δίοδο λέιζερ ή την ψυχρή πλάκα TEC. Μια παχιά γραμμή κόλλας ή διάκενο αέρα θα επιβραδύνει την απόκριση και θα εισάγει μια μετατόπιση θερμοκρασίας μεταξύ του αισθητήρα και του λέιζερ.

Συνιστούμε να τοποθετήσετε το τσιπ NTC με θερμικά αγώγιμη κόλλα ή προφόρμα συγκόλλησης. Το πάχος του συνδετικού στρώματος θα πρέπει να ελέγχεται σε λιγότερο από 25 μm. Αυτό διασφαλίζει ότι το NTC παρακολουθεί τη θερμοκρασία του λέιζερ με ελάχιστη καθυστέρηση, η οποία είναι κρίσιμη για τους βρόχους ελέγχου TEC που λειτουργούν με ρυθμούς ενημέρωσης άνω των 10 Hz.

Σταθερότητα και μακροπρόθεσμη μετατόπιση

Το NTC Thermistor for Optical Communication μπορεί να παρουσιάσει μικρή μετατόπιση αντίστασης με την πάροδο του χρόνου, ειδικά όταν λειτουργεί σε υψηλές θερμοκρασίες. Η σύνθεση του υλικού μας και η παθητικοποίηση ηλεκτροδίων μειώνουν αυτή τη μετατόπιση σε επίπεδο που δεν επηρεάζει την απόδοση της οπτικής μονάδας για μια τυπική διάρκεια ζωής 10 ετών. Ο παρακάτω πίνακας δείχνει την αναμενόμενη μετατόπιση υπό διαφορετικές συνθήκες αποθήκευσης, βάσει εσωτερικών δοκιμών αξιοπιστίας.

Αυτές οι τιμές βασίζονται σε επιταχυνόμενες δοκιμές και δεν αποτελούν εγγυήσεις. Η πραγματική μετατόπιση εξαρτάται από την τάση τοποθέτησης, την υγρασία και το ρεύμα λειτουργίας. Μπορούμε να παρέχουμε μια λεπτομερή αναφορά αξιοπιστίας για τα κατάλληλα έργα.

Κατασκευή και Ποιοτικός Έλεγχος

Τα τσιπ NTC παράγονται στις δικές μας εγκαταστάσεις χρησιμοποιώντας τεχνικές επεξεργασίας κεραμικών. Η ροή κατασκευής περιλαμβάνει προετοιμασία σκόνης, χύτευση ταινίας, εκτύπωση ηλεκτροδίων, πυροσυσσωμάτωση, κοπή σε κύβους και τελική ηλεκτρική δοκιμή. Ελέγχουμε τη σύνθεση του υλικού στο σπίτι, η οποία επιτρέπει την προσαρμογή της τιμής Β και των χαρακτηριστικών αντίστασης.

Κάθε παρτίδα δοκιμάζεται για:

● Αντίσταση στους 25°C χρησιμοποιώντας λουτρό ακριβείας σταθερής θερμοκρασίας

● Η τιμή B υπολογίζεται από μετρήσεις αντίστασης στους 25°C και 50°C

● Οπτική επιθεώρηση υπό μεγέθυνση

● Αντοχή μόνωσης

● Προαιρετική θερμική ανακύκλωση ανά αίτημα πελάτη

Τα δεδομένα δοκιμής αρχειοθετούνται και μπορούν να διατίθενται με κάθε αποστολή. Υποστηρίζουμε επίσης διαδικασίες εισερχόμενης επιθεώρησης ειδικά για τον πελάτη.

Οδηγός επιλογής

Για να επιλέξετε το σωστό θερμίστορ NTC για την οπτική σας μονάδα, λάβετε υπόψη τους ακόλουθους παράγοντες:

1. Τιμή R25

Οι κοινές τιμές είναι 10 kΩ και 100 kΩ. Οι χαμηλότερες τιμές αντίστασης αντλούν περισσότερο ρεύμα μέτρησης αλλά είναι λιγότερο ευαίσθητες στο θόρυβο. Οι υψηλότερες τιμές αντίστασης είναι ευκολότερο να μετρηθούν με απλά κυκλώματα ADC. Η επιλογή εξαρτάται συχνά από το IC του ελεγκτή TEC που χρησιμοποιείται στη μονάδα. Πολλά τσιπ προγράμματος οδήγησης λέιζερ και ελεγκτή TEC είναι βελτιστοποιημένα για ένα συγκεκριμένο εύρος αντίστασης NTC, συνήθως 10 kΩ ή 50 kΩ.

2. Β τιμή

Η τιμή B καθορίζει πόσο αλλάζει η αντίσταση ανά βαθμό. Μια υψηλότερη τιμή B δίνει μεγαλύτερη αλλαγή αντίστασης ανά βαθμό, η οποία μπορεί να βελτιώσει την ανάλυση θερμοκρασίας. Ωστόσο, μια πολύ υψηλή τιμή B σημαίνει επίσης ότι η αντίσταση γίνεται πολύ υψηλή σε χαμηλές θερμοκρασίες, οι οποίες μπορεί να υπερβούν το εύρος εισόδου του κυκλώματος μέτρησης. Το B25/50 = 3435 K είναι ένας κοινός συμβιβασμός για οπτικές μονάδες που λειτουργούν από -10°C έως +75°C.

3. Ανεκτικότητα

Η ανοχή αντίστασης και η ανοχή τιμής Β επηρεάζουν άμεσα την ακρίβεια μέτρησης της θερμοκρασίας. Μια ανοχή αντίστασης ±1% σε συνδυασμό με ανοχή τιμής Β ±1% οδηγεί σε σφάλμα αρχικής θερμοκρασίας περίπου ±0,3°C στους 25°C. Για εφαρμογές DWDM όπου η σταθερότητα μήκους κύματος πρέπει να είναι εντός ±0,01 nm, αυτό το σφάλμα μπορεί να είναι πολύ μεγάλο. Ένα βήμα βαθμονόμησης στο υλικολογισμικό της μονάδας μπορεί να αντισταθμίσει την αρχική ανοχή, αλλά η ανοχή πρέπει να είναι αρκετά σφιχτή ώστε η βαθμονόμηση να παραμένει έγκυρη σε όλο το εύρος λειτουργίας.

4. Συσκευασία και συγκόλληση

Το NTC πρέπει να χωράει στον διαθέσιμο χώρο μέσα στην οπτική μονάδα. Τα γυμνά τσιπ προσφέρουν το μικρότερο αποτύπωμα, αλλά απαιτούν συρμάτινη συγκόλληση ή εξοπλισμό στερέωσης. Τα προτοποθετημένα τσιπ σε κεραμικούς φορείς απλοποιούν τη συναρμολόγηση αλλά προσθέτουν ύψος. Μπορούμε να παρέχουμε και τις δύο επιλογές και να σας συμβουλεύσουμε για την καλύτερη επιλογή για τη γραμμή παραγωγής σας.

5. Αυτοθέρμανση

Το ρεύμα μέτρησης πρέπει να διατηρείται σε χαμηλά επίπεδα. Για ένα NTC 10 kΩ με συντελεστή διάχυσης 1,5 mW/°C, το μέγιστο ρεύμα μέτρησης για αυτοθέρμανση 0,1°C είναι περίπου 120 μA. Εάν ο ελεγκτής TEC σας χρησιμοποιεί υψηλότερο ρεύμα, σκεφτείτε ένα NTC χαμηλότερης αντίστασης ή ένα μεγαλύτερο τσιπ με υψηλότερο συντελεστή διάχυσης.

Εάν δεν είστε βέβαιοι ποιες παραμέτρους να επιλέξετε, δώστε τον αριθμό ανταλλακτικού του ελεγκτή TEC και το εύρος θερμοκρασίας στόχου. Μπορούμε να προτείνουμε μια συμβατή διαμόρφωση NTC.

Τυπικές Εφαρμογές

Οπτικοί πομποδέκτες SFP και QSFP

Τα θερμίστορ NTC χρησιμοποιούνται μέσα στη μονάδα για την παρακολούθηση της θερμοκρασίας του λέιζερ. Το σήμα τροφοδοτείται στον ελεγκτή TEC, ο οποίος διατηρεί το λέιζερ σε μια σταθερή θερμοκρασία, συνήθως 25°C ή 45°C ανάλογα με τη σχεδίαση του λέιζερ.

DWDM και Συνεκτικές Ενότητες

Για λέιζερ στενού εύρους γραμμής και σταθερού μήκους κύματος, η ακρίβεια NTC είναι κρίσιμη. Ο βρόχος ελέγχου πρέπει να διατηρεί τη θερμοκρασία εντός ±0,1°C για να διατηρείται το μήκος κύματος εντός του καθορισμένου πλέγματος καναλιών.

Υποστηρίγματα διόδων λέιζερ

Σε πακέτα γυμνών διόδων λέιζερ, το NTC είναι συνδεδεμένο στην ίδια υπομονάδα με το τσιπ λέιζερ. Αυτό παρέχει άμεση ανίχνευση θερμοκρασίας χωρίς πρόσθετη θερμική μάζα.

Σταθμοί βάσης τηλεπικοινωνιών και εξοπλισμός εξωτερικού χώρου

Τα θερμίστορ NTC χρησιμοποιούνται επίσης στα κυκλώματα παρακολούθησης θερμοκρασίας εξωτερικών οπτικών ενισχυτών και πομποδεκτών, όπου οι εναλλαγές θερμοκρασίας περιβάλλοντος μπορεί να είναι μεγάλες.

Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ της τιμής R25 και B;

Α: R25 είναι η αντίσταση στους 25°C. Η τιμή B περιγράφει πώς η αντίσταση αλλάζει με τη θερμοκρασία. Και οι δύο παράμετροι απαιτούνται για τον υπολογισμό της αντίστασης σε οποιαδήποτε άλλη θερμοκρασία. Μια υψηλότερη τιμή B σημαίνει ότι η αντίσταση αλλάζει περισσότερο για μια δεδομένη αλλαγή θερμοκρασίας.

Ε: Πώς μπορώ να μετατρέψω την αντίσταση σε θερμοκρασία στο υλικολογισμικό μου;

Α: Η απλούστερη μέθοδος είναι να χρησιμοποιήσετε έναν πίνακα αναζήτησης που δημιουργείται από τις τιμές R25 και B χρησιμοποιώντας την εξίσωση Steinhart-Hart ή την απλοποιημένη εξίσωση Β. Πολλά IC ελεγκτών TEC έχουν ενσωματωμένους αλγόριθμους μετατροπής. Μπορούμε να παρέχουμε τον πίνακα συντελεστών για το συγκεκριμένο NTC σας.

Ε: Μπορώ να χρησιμοποιήσω ανοχή ±5% NTC σε μια μονάδα DWDM;

Α: Εξαρτάται από τη διαδικασία βαθμονόμησής σας. Η ανοχή αντίστασης ±5% σε συνδυασμό με την ανοχή ±1% Β έχει ως αποτέλεσμα ένα σφάλμα θερμοκρασίας άνω του ±1°C πριν από τη βαθμονόμηση. Εάν η γραμμή παραγωγής σας εκτελεί μια εφάπαξ βαθμονόμηση σε γνωστή θερμοκρασία, η αρχική μετατόπιση μπορεί να αφαιρεθεί. Αλλά η ανοχή Β εξακολουθεί να επηρεάζει την ακρίβεια της κλίσης. Για DWDM, συνιστούμε τουλάχιστον ±1% αντίσταση και ±0,5% τιμή B.

Ε: Γιατί έχει σημασία η αυτοθέρμανση αν το ρεύμα μέτρησης είναι μόνο μερικές εκατοντάδες μικροαμπέρ;

Α: Ακόμη και μικρά ρεύματα μπορούν να θερμάνουν το θερμίστορ πάνω από τη θερμοκρασία περιβάλλοντος. Ένα ρεύμα 100 μA μέσω ενός NTC 10 kΩ διαχέει 0,1 mW. Με συντελεστή διάχυσης 1,5 mW/°C, αυτό προκαλεί αύξηση θερμοκρασίας 0,067°C. Σε μια αυστηρά ελεγχόμενη μονάδα λέιζερ, αυτή η μετατόπιση μπορεί να είναι σημαντική. Το κύκλωμα μέτρησης πρέπει να χρησιμοποιεί το χαμηλότερο πρακτικό ρεύμα.

Ε: Παρέχετε προσαρμοσμένες τιμές Β ή τιμές αντίστασης;

Α: Ναι. Μπορούμε να προσαρμόσουμε τη σύνθεση του υλικού για να επιτύχουμε προσαρμοσμένες τιμές Β στην περιοχή από 3000 K έως 4500 K και μπορούμε να ελέγξουμε για συγκεκριμένες τιμές αντίστασης με αυστηρές ανοχές. Ισχύουν ελάχιστες ποσότητες παραγγελίας.

Ε: Μπορεί το NTC να τοποθετηθεί απευθείας στο τσιπ λέιζερ;

Α: Συνήθως όχι. Το NTC είναι τοποθετημένο στην κρύα πλευρά του υποστηρίγματος ή του TEC, όχι στην όψη λέιζερ. Η άμεση επαφή με το τσιπ λέιζερ θα μπορούσε να προκαλέσει ηλεκτρικά προβλήματα ή προβλήματα θερμικής μάζας. Συνιστούμε να τοποθετήσετε το NTC όσο το δυνατόν πιο κοντά στο λέιζερ αλλά ηλεκτρικά απομονωμένο.

Επικοινωνία και Τεχνική Υποστήριξη

Για να ζητήσετε δείγματα ή μια λεπτομερή σύσταση, δώστε τα ακόλουθα:

● Αριθμός ανταλλακτικού ελεγκτή TEC ή ρεύμα μέτρησης

● Θερμοκρασία λέιζερ στόχου

● Απαιτούμενη ακρίβεια θερμοκρασίας

● Διαθέσιμος χώρος για το NTC

● Μέθοδος συναρμολόγησης (σύνδεση καλωδίων, συγκόλληση, εποξειδική)

● Αναμενόμενος ετήσιος όγκος

Απαντάμε εντός μιας εργάσιμης ημέρας και μπορούμε να παρέχουμε δείγματα για αξιολόγηση.
