Τσιπ θερμίστορ NTC υψηλής ακρίβειας

Τα θερμίστορ NTC χρησιμοποιούν ένα χαρακτηριστικό αρνητικού συντελεστή θερμοκρασίας, που σημαίνει ότι η αντίστασή τους αλλάζει καθώς αλλάζει η θερμοκρασία. Σε ένα κύκλωμα ανίχνευσης, η διακύμανση της αντίστασης μπορεί να μετατραπεί σε πληροφορίες θερμοκρασίας για παρακολούθηση και έλεγχο.

Για εφαρμογές τσιπ, η επιλογή της τιμής R25, B, της ανοχής αντίστασης, των διαστάσεων του τσιπ και της δομής του ηλεκτροδίου επηρεάζει άμεσα την αντιστοίχιση και τη συναρμολόγηση κυκλώματος. Το R25 αναφέρεται στην ονομαστική αντίσταση στους 25°C, ενώ η τιμή B περιγράφει το χαρακτηριστικό αντίστασης-θερμοκρασίας του θερμίστορ.

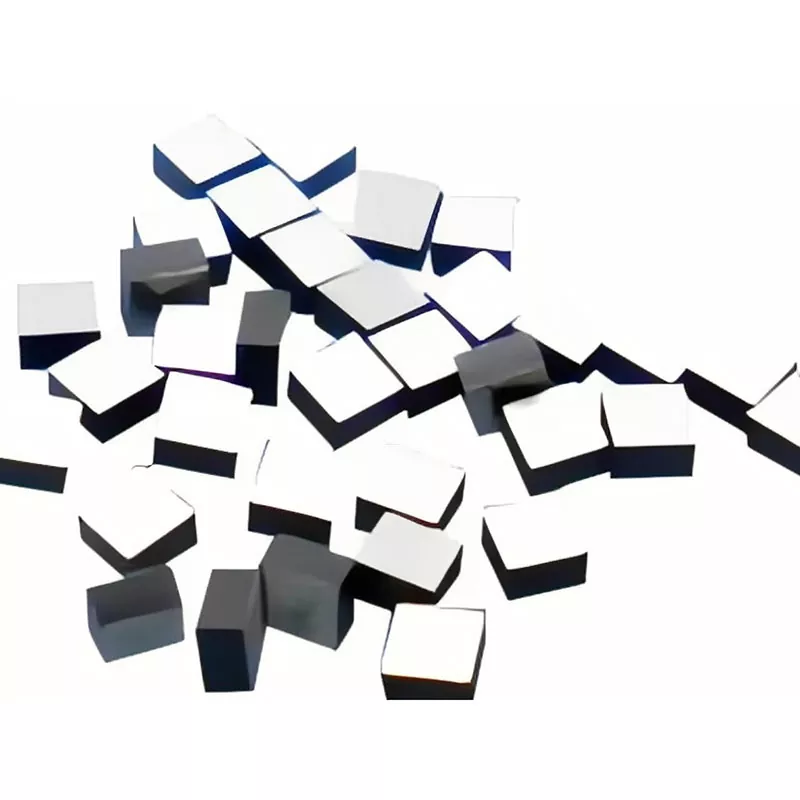

Το High-Precision NTC Thermistor Chip προορίζεται για εφαρμογές όπου το αισθητήριο στοιχείο πρέπει να τοποθετηθεί κοντά σε ένα ευαίσθητο στη θερμοκρασία εξάρτημα, διατηρώντας παράλληλα τον κατειλημμένο χώρο μικρό.

Τεχνικές Παράμετροι

Τα παρακάτω μοντέλα αντιπροσωπεύουν τις διαθέσιμες προδιαγραφές του προϊόντος. Οι ηλεκτρικές τιμές και διαστάσεις πρέπει να επιλέγονται σύμφωνα με τα απαιτούμενα χαρακτηριστικά κυκλώματος και τη μέθοδο συναρμολόγησης.

Πρόσθετες διαθέσιμες σειρές

Μικρό Μέγεθος

Το High-Precision NTC Thermistor Chip διατίθεται σε συμπαγείς δομές για εφαρμογές όπου ένας συμβατικός συσκευασμένος αισθητήρας θερμοκρασίας θα καταλάμβανε πολύ χώρο. Τα επιλεγμένα μοντέλα στην τρέχουσα σειρά είναι τόσο μικρά όσο 0,45 × 0,45 mm, ενώ οι προσαρμοσμένες διαστάσεις τσιπ μπορούν να αξιολογηθούν από σχέδια ή δείγματα πελατών.

Η δομή του μικρού τσιπ είναι κατάλληλη για την τοποθέτηση του αισθητηρίου στοιχείου κοντά σε οπτικά, ηλεκτρονικά ή άλλα ευαίσθητα στη θερμοκρασία εξαρτήματα. Οι τελικές διαστάσεις πρέπει να επιβεβαιωθούν σύμφωνα με τα απαιτούμενα ηλεκτρικά χαρακτηριστικά και τη διαδικασία συναρμολόγησης.

Συγκόλληση καλωδίων

Το τσιπ μπορεί να παρέχεται με επιχρυσωμένα ή επάργυρα ηλεκτρόδια για συγκόλληση σύρματος. Η συγκόλληση σύρματος από χρυσό, αλουμίνιο και ασήμι μπορεί να υποστηριχθεί ανάλογα με τη διαμόρφωση και τη διαδικασία συναρμολόγησης του ηλεκτροδίου.

Αυτή η δομή είναι κατάλληλη για συμπαγή υβριδικά στοιχεία και άλλα συγκροτήματα όπου το θερμίστορ πρέπει να ενσωματωθεί απευθείας στην περιοχή ανίχνευσης. Οι απαιτήσεις υλικού ηλεκτροδίου και συγκόλλησης μπορούν να επιβεβαιωθούν κατά την αξιολόγηση του δείγματος.

Τα θερμίστορ NTC με δυνατότητα σύνδεσης με καλώδιο χρησιμοποιούνται επίσης σε εφαρμογές συμπαγούς οπτικού πομποδέκτη, όπου το αισθητήριο στοιχείο είναι τοποθετημένο κοντά στα ευαίσθητα στη θερμοκρασία οπτικά εξαρτήματα.

Αντίσταση και Β Αξία

Η αντίσταση και η τιμή Β θα πρέπει να επιλέγονται ως αντιστοιχισμένος συνδυασμός αντί να αντιμετωπίζονται ως εντελώς ανεξάρτητες παράμετροι. Το διαθέσιμο εύρος αντίστασης είναι από 1kΩ έως 1000kΩ, ενώ το εύρος τιμών Β είναι 3200K έως 4500K.

Για τον σχεδιασμό του κυκλώματος, η ονομαστική αντίσταση στους 25°C, η τιμή B, η ανοχή και το απαιτούμενο εύρος ανίχνευσης θα πρέπει να ληφθούν υπόψη μαζί. Διατίθενται τυπικοί συνδυασμοί και οι μη τυπικές απαιτήσεις μπορούν να αξιολογηθούν με βάση την εφαρμογή.

Η τιμή B καθορίζεται κανονικά μαζί με το εύρος θερμοκρασίας αναφοράς της, όπως B25/50 ή B25/85, επομένως ο ακριβής ορισμός θα πρέπει να επιβεβαιωθεί στις ισχύουσες προδιαγραφές προϊόντος πριν από τη βαθμονόμηση του κυκλώματος. Τα δεδομένα προϊόντος του εμπορικού chip NTC από μεγάλους κατασκευαστές καθορίζουν ομοίως τιμές R25 και B με καθορισμένες θερμοκρασίες αναφοράς.

Ανοχή αντίστασης

Επιλεγμένα μοντέλα μπορούν να παρέχονται με επιλογές ανοχής αντίστασης ±0,5% και ±1%. Αυτή η προδιαγραφή περιγράφει την επιτρεπόμενη απόκλιση της ονομαστικής τιμής αντίστασης και δεν πρέπει να παρουσιάζεται ως η συνολική ακρίβεια μέτρησης της θερμοκρασίας.

Για κυκλώματα ευαίσθητα στη θερμοκρασία, η ανοχή αντίστασης, η ανοχή τιμής Β, ο σχεδιασμός κυκλώματος, η μέθοδος βαθμονόμησης και οι συνθήκες λειτουργίας μπορούν όλα να επηρεάσουν το τελικό αποτέλεσμα μέτρησης θερμοκρασίας. Επομένως, η απαιτούμενη ανοχή θα πρέπει να επιλέγεται σύμφωνα με το πλήρες σύστημα ανίχνευσης.

Θερμική Απόκριση

Η θερμική χρονική σταθερά των αναφερόμενων μοντέλων είναι ≤2 s ή ≤3 s, ανάλογα με τη δομή και το μοντέλο του τσιπ. Μια μικρότερη θερμική χρονική σταθερά γενικά δείχνει ότι το θερμίστορ φτάνει πιο γρήγορα σε θερμική ισορροπία με τις περιβάλλουσες συνθήκες.

Η πραγματική απόκριση σε μια συναρμολογημένη μονάδα εξαρτάται επίσης από τη μέθοδο τοποθέτησης, τη θερμική σύζευξη, τα περιβάλλοντα υλικά και τη ροή αέρα. Για το λόγο αυτό, οι προδιαγραφές του τσιπ θα πρέπει να αξιολογηθούν μαζί με την πραγματική δομή εγκατάστασης.

Εφαρμογές

Οπτική Επικοινωνία

Το High-Precision NTC Thermistor Chip μπορεί να ενσωματωθεί σε μονάδες οπτικής επικοινωνίας και οπτικούς πομποδέκτες για παρακολούθηση θερμοκρασίας. Η συμπαγής δομή του επιτρέπει στο αισθητήριο στοιχείο να τοποθετείται κοντά σε ευαίσθητα στη θερμοκρασία οπτικά εξαρτήματα χωρίς την προσθήκη ενός συμβατικού εξωτερικού πακέτου αισθητήρων.

Αυτό είναι ιδιαίτερα σημαντικό σε οπτικά συγκροτήματα όπου ο διαθέσιμος χώρος εγκατάστασης είναι περιορισμένος και οι αλλαγές θερμοκρασίας πρέπει να παρακολουθούνται κοντά στο εξάρτημα που ελέγχεται. Τα θερμίστορ NTC που συνδέονται με καλώδιο χρησιμοποιούνται ειδικά για την ανίχνευση θερμοκρασίας σε σχέδια οπτικών πομποδέκτη.

Ιατρικός Εξοπλισμός

Τα συμπαγή τσιπ NTC μπορούν να ενσωματωθούν σε ιατρικά όργανα και εργαστηριακό εξοπλισμό όπου το στοιχείο ανίχνευσης θερμοκρασίας πρέπει να χωράει σε περιορισμένη περιοχή εγκατάστασης. Διαφορετικές τιμές αντίστασης, τιμές B και επιλογές ανοχής επιτρέπουν στο εξάρτημα να ταιριάζει με διαφορετικά κυκλώματα ανίχνευσης.

Η τελική προδιαγραφή θα πρέπει να επιλέγεται σύμφωνα με το απαιτούμενο εύρος θερμοκρασίας, τα χαρακτηριστικά κυκλώματος, τη μέθοδο εγκατάστασης και τις ισχύουσες απαιτήσεις εξοπλισμού.

Ραντάρ αυτοκινήτου

Οι μονάδες ραντάρ αυτοκινήτων περιέχουν συμπαγή ηλεκτρονικά εξαρτήματα που ενδέχεται να απαιτούν παρακολούθηση θερμοκρασίας κατά τη λειτουργία. Ο μικρός παράγοντας μορφής του τσιπ NTC επιτρέπει την ενσωμάτωση της ανίχνευσης θερμοκρασίας σε ηλεκτρονικά συγκροτήματα υψηλής πυκνότητας.

Για εφαρμογές αυτοκινήτων, η απαιτούμενη θερμοκρασία λειτουργίας, τα χαρακτηριστικά αντίστασης, η ανοχή, η μηχανική δομή και οι απαιτήσεις αξιοπιστίας θα πρέπει να επιβεβαιωθούν πριν από την επιλογή του τελικού μοντέλου.

Εργαστηριακός Εξοπλισμός

Το τσιπ μπορεί επίσης να χρησιμοποιηθεί σε εργαστηριακό εξοπλισμό και εξοπλισμό δοκιμών όπου απαιτείται ένα συμπαγές στοιχείο ανίχνευσης θερμοκρασίας. Η αντίσταση και η τιμή B μπορούν να επιλεγούν σύμφωνα με το κύκλωμα ανίχνευσης, ενώ οι διαστάσεις του τσιπ μπορούν να ληφθούν υπόψη μαζί με τον διαθέσιμο χώρο εγκατάστασης.

Για πρωτότυπο ή προσαρμοσμένο εξοπλισμό, το X-Meritan μπορεί να αξιολογήσει τις απαιτήσεις με βάση τα σχέδια ή τα δείγματα των πελατών πριν από την παραγωγή.

Προσαρμογή

Ηλεκτρικές Παράμετροι

Το High-Precision NTC Thermistor Chip μπορεί να αξιολογηθεί για προσαρμοσμένες ηλεκτρικές απαιτήσεις. Οι διαθέσιμες τιμές αντίστασης καλύπτουν από 1kΩ έως 1000kΩ, με τιμές B από 3200K έως 4500K. Διατίθενται επιλογές ανοχής αντίστασης ±0,5% και ±1% για επιλεγμένες προδιαγραφές.

Όταν ζητούν ένα προσαρμοσμένο μοντέλο, οι πελάτες μπορούν να παρέχουν την απαιτούμενη τιμή R25, B, την ανοχή, τις συνθήκες λειτουργίας και την εφαρμογή-στόχο. Αυτές οι παράμετροι βοηθούν στον προσδιορισμό του εάν ένα υπάρχον μοντέλο μπορεί να χρησιμοποιηθεί ή θα πρέπει να αξιολογηθεί μια νέα προδιαγραφή.

Διαστάσεις τσιπ

Οι διαστάσεις του τσιπ μπορούν να αξιολογηθούν σύμφωνα με τον διαθέσιμο χώρο εγκατάστασης και τη διαδικασία συναρμολόγησης. Τα υπάρχοντα μοντέλα περιλαμβάνουν συμπαγείς δομές όπως 0,45 × 0,45 × 0,20 mm και 0,45 × 0,45 × 0,25 mm.

Για μη τυποποιημένες διαστάσεις, το X-Meritan μπορεί να ελέγξει σχέδια ή δείγματα πελατών και να επιβεβαιώσει την εφικτή δομή μαζί με τις απαιτούμενες ηλεκτρικές παραμέτρους.

Επιλογές ηλεκτροδίων

Διατίθενται επιλογές ηλεκτροδίων με επίχρυσο ή επάργυρο για διαφορετικές απαιτήσεις συγκόλλησης. Το υλικό του ηλεκτροδίου πρέπει να επιλέγεται μαζί με το προβλεπόμενο υλικό σύρματος και τη διαδικασία συγκόλλησης.

Κατά την ανάπτυξη του δείγματος, η δομή του ηλεκτροδίου, η μέθοδος συγκόλλησης, οι διαστάσεις του τσιπ και τα ηλεκτρικά χαρακτηριστικά μπορούν να ελεγχθούν πριν από τη μαζική παραγωγή.

Κατασκευή και Υποστήριξη δειγμάτων

Η X-Meritan κατασκευάζει υλικά και εξαρτήματα που σχετίζονται με ημιαγωγούς και παρέχει υποστήριξη παραγωγής για προσαρμοσμένα ηλεκτρονικά εξαρτήματα. Ο διαθέσιμος εξοπλισμός παραγωγής περιλαμβάνει μηχανές κραδασμών, μηχανές συγκόλλησης, αυτόματες μηχανές συσκευασίας και εξοπλισμό κοπής ακριβείας.

Για προσαρμοσμένα τσιπ θερμίστορ NTC, η παραγωγή μπορεί να αξιολογηθεί από δείγματα ή σχέδια πελατών. Πριν από τη μαζική παραγωγή, μπορεί να χρησιμοποιηθεί ένα στάδιο επιβεβαίωσης δείγματος για την επαλήθευση διαστάσεων, ηλεκτρικών παραμέτρων, απαιτήσεων ηλεκτροδίων και συμβατότητας συναρμολόγησης.

Αυτή η διαδικασία δίνει στους πελάτες ένα καθορισμένο σημείο για να ελέγξουν το προϊόν σε σχέση με τις απαιτήσεις εφαρμογής τους προτού εκδώσουν μια μεγαλύτερη παραγγελία παραγωγής.

FAQ

Ποιες τιμές αντίστασης και Β είναι διαθέσιμες;

Το διαθέσιμο εύρος αντίστασης είναι από 1kΩ έως 1000kΩ, με τιμές B από 3200K έως 4500K. Τα τυπικά μοντέλα περιλαμβάνουν τιμές αντίστασης 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ και 100kΩ.

Ποια ανοχή αντίστασης είναι διαθέσιμη;

Διατίθενται επιλεγμένες προδιαγραφές με ανοχή αντίστασης ±0,5% και ±1%. Η απαιτούμενη ανοχή θα πρέπει να επιλέγεται σύμφωνα με το κύκλωμα και τις απαιτήσεις ανίχνευσης θερμοκρασίας.

Μπορεί το τσιπ να συνδεθεί με σύρμα;

Ναί. Διατίθενται επιλογές ηλεκτροδίων με επίχρυσο ή επάργυρο. Η συγκόλληση σύρματος από χρυσό, αλουμίνιο και ασήμι μπορεί να αξιολογηθεί σύμφωνα με τη διαμόρφωση και τη διαδικασία συναρμολόγησης του ηλεκτροδίου.

Ποιο είναι το μικρότερο διαθέσιμο μέγεθος τσιπ;

Η γκάμα προϊόντων περιλαμβάνει συμπαγή μοντέλα όπως 0,45 × 0,45 × 0,20 mm και 0,45 × 0,45 × 0,25 mm. Οι προσαρμοσμένες διαστάσεις μπορούν να αξιολογηθούν από σχέδια ή δείγματα πελατών, με το τελικό μέγεθος να εξαρτάται από τις απαιτούμενες ηλεκτρικές και δομικές προδιαγραφές.

Ναί. Το X-Meritan μπορεί να αξιολογήσει τις προσαρμοσμένες απαιτήσεις αντίστασης, τιμής Β, διαστάσεων, ανοχής και ηλεκτροδίων. Τα σχέδια ή τα δείγματα πελατών μπορούν να χρησιμοποιηθούν ως βάση για την αξιολόγηση του προϊόντος και την επιβεβαίωση του δείγματος.

Πώς πρέπει να επιλέξω ένα τσιπ θερμίστορ NTC;

Ξεκινήστε με την απαιτούμενη αντίσταση στους 25°C, τιμή B, εύρος ανίχνευσης θερμοκρασίας, ανοχή αντίστασης, διαθέσιμο χώρο εγκατάστασης και μέθοδο συγκόλλησης. Για προσαρμοσμένες εφαρμογές, η παροχή των απαιτήσεων κυκλώματος, το σχέδιο εγκατάστασης ή το υπάρχον δείγμα μπορεί να βοηθήσει στον καθορισμό μιας κατάλληλης προδιαγραφής.

Σχετικά με το X-Meritan

Η X-Meritan είναι ένας κατασκευαστής με έδρα την Κίνα και ειδικεύεται σε υλικά, εξαρτήματα και προϊόντα θερμικής διαχείρισης που σχετίζονται με ημιαγωγούς. Οι δυνατότητές του καλύπτουν την ανάπτυξη υλικού, την κατασκευή εξαρτημάτων, την προσαρμοσμένη παραγωγή και την υποστήριξη εφαρμογών.

Η εταιρεία εξυπηρετεί εφαρμογές που περιλαμβάνουν οπτική επικοινωνία, ανίχνευση, ιατρικό εξοπλισμό, ηλεκτρονικά αυτοκινήτων και ηλεκτρονικά είδη ευρείας κατανάλωσης. Τα προϊόντα παρέχονται στην Ευρώπη, τη Βόρεια Αμερική, τη Νότια Αμερική, τη Νοτιοανατολική Ασία και άλλες διεθνείς αγορές.

Για το High-Precision NTC Thermistor Chip, το X-Meritan παρέχει υποστήριξη από την επιλογή προδιαγραφών και την αξιολόγηση δειγμάτων έως την προσαρμοσμένη παραγωγή. Οι πελάτες μπορούν να παρέχουν σχέδια, δείγματα ή ηλεκτρικές απαιτήσεις για τεχνική αξιολόγηση πριν από την παραγωγή
