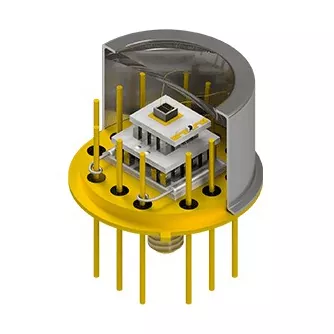

Προσαρμοσμένες κεφαλές με θερμοηλεκτρικούς ψύκτες

Η X‑Meritan κατασκευάζει εξειδικευμένες προσαρμοσμένες κεφαλές με θερμοηλεκτρικούς ψύκτες για την επίλυση θερμικών σημείων συμφόρησης στα ηλεκτρονικά ακριβείας. Ενσωματώνοντας μονάδες micro Peltier, προσαρμοσμένες κεφαλίδες και θερμίστορ σε ένα ενιαίο υποσυγκρότημα, αυτή η λύση παρέχει άμεση ψύξη σε σημείο χωρίς οργανικές κόλλες ή υγρούς βρόχους. Προστατεύει τις διόδους λέιζερ, τα APD και τους αισθητήρες από μετατόπιση μήκους κύματος και θόρυβο.

Λύθηκαν θερμικές προκλήσεις

Η παραδοσιακή διακριτή τοποθέτηση TEC σε οπτική και μικροηλεκτρονική συσκευασία εισάγει υψηλή αντίσταση θερμικής επαφής, κίνδυνο εξάτμισης κόλλας μέσα σε ερμητικές συσκευασίες και πολύπλοκη χειροκίνητη συναρμολόγηση. Οι προσαρμοσμένες κεφαλίδες της X‑Meritan με θερμοηλεκτρικούς ψύκτες αντιμετωπίζουν αυτά τα σημεία συμφόρησης συσκευασίας απευθείας συνδυάζοντας μονάδες micro Peltier, προσαρμοσμένες βάσεις κεφαλίδων και θερμικούς αισθητήρες σε ένα ενιαίο υποσυγκρότημα:

1. Μηδενική εξαγωγή αερίων σε ερμητικά περιβλήματα: Όλα τα micro-TEC τοποθετούνται σε κεφαλίδες χρησιμοποιώντας ευτηκτική συγκόλληση χρυσού κασσίτερου (AuSn) και όχι αγώγιμα εποξειδικά, αποτρέποντας τις πτητικές οργανικές ενώσεις να θολώνουν τα οπτικά παράθυρα ή να μολύνουν τις όψεις λέιζερ.

2. Χαμηλή θερμική αντίσταση διεπαφής: Η συγκόλληση του στοιχείου TEC απευθείας στο υπόστρωμα της κεφαλίδας της συσκευασίας παρέχει μια μεταλλική θερμική διαδρομή, μειώνοντας δραστικά τη θερμική αντίσταση από διασταύρωση σε θήκη (Rth).

3. Ελεγχόμενη αδρανής διάταξη: Η τοποθέτηση της μήτρας, η συγκόλληση σύρματος και η προκαταρκτική σφράγιση πραγματοποιούνται σε αυτοματοποιημένα περιβάλλοντα αδρανούς αερίου για την εξάλειψη της οξείδωσης και της εσωτερικής παγίδευσης υγρασίας.

4. Υψηλή μηχανική πυκνότητα: Χρησιμοποιώντας ιδιόκτητα εξωθημένα υλικά, μικροστοιχεία πάχους 0,2 mm μπορούν να συσκευαστούν σε περιορισμένους χώρους στέγασης όπως TO-46 ή μικροσκοπικές συσκευασίες Butterfly.

5. Ευέλικτες μορφές παράδοσης: Παραδίδονται ως ημικατεργασμένες κεφαλίδες (προ-συγκολλημένα TEC έτοιμα για προσάρτηση με καλούπι και σύρμα από τον πελάτη) ή πλήρως σφραγισμένα υποσυστήματα σύμφωνα με τις απαιτήσεις της γραμμής συσκευασίας κατάντη.

Μηχανική Προσαρμογή & Παράμετροι

Σχεδιασμένο κατά παραγγελία, κάθε συγκρότημα προσαρμοσμένων κεφαλών με θερμοηλεκτρικούς ψύκτες ταιριάζει με ακρίβεια με τη διάταξη οπτικού ή IC:

• Στυλ πακέτων κεφαλίδων: TO‑39, TO‑8, TO‑3, TO‑46, Butterfly 14 ακίδων (BTF), πακέτα BOX ή προσαρμοσμένες χάλκινες/κεραμικές κεφαλίδες.

• Υποστρώματα και επιμετάλλωση: Kovar, χαλκός-βολφράμιο (CuW), AlN/ κεραμικά με επιμεταλλωμένα στρώματα Au πάνω από Ni για συγκόλληση χρυσού σύρματος.

• TEC Staging & Geometry: Μικρομονάδες ενός σταδίου για μέτριες ή πολυβάθμιες δομές πυραμίδας για απαιτήσεις βαθιάς ψύξης (ΔT>70∘C).

• Ενσωματωμένοι αισθητήρες ανάδρασης: Επιφανειακά τοποθετημένα θερμίστορ NTC ή PT100/PT1000 RTD τοποθετημένα δίπλα στο ψυχρό υπόστρωμα για σφιχτό έλεγχο κλειστού βρόχου.

• Ηλεκτρικές διεπαφές: Προσαρμοσμένοι αριθμοί ακίδων ηλεκτροδίων, βήμα διάταξης καρφιτσών, μήκη ηλεκτροδίων και διατάξεις μαξιλαριών συγκόλλησης καλωδίων.

Εφαρμογές Πρωτεύοντος Στόχου

Οπτικές Επικοινωνίες

Σταθεροποίηση μήκους κύματος για πομποδέκτες TOSA/ROSA, EML, λέιζερ αντλιών και εξαρτήματα DWDM.

LiDAR & Autonomous Sensing

Θερμικός έλεγχος για φωτοδίοδοι χιονοστιβάδας (APD) και παλμικές διόδους λέιζερ που υπόκεινται σε κυμαινόμενες συνθήκες περιβάλλοντος.

Ιατρική Διαγνωστική

Ρύθμιση θερμοκρασίας κάτω του χιλιοστού σε αισθητήρες μικρορευστού PCR, φασματοσκοπίας και βιοτσιπ.

Βιομηχανική & Αεροδιαστημική Ανίχνευση

Σημειακή ψύξη για IC υψηλής ισχύος, συστοιχίες εστιακού επιπέδου νυχτερινής όρασης (FPA) και ανιχνευτές ανάλυσης αερίων.

Γιατί να συνεργαστείτε με το X‑Meritan;

Ενσωμάτωση συσκευασίας με το κλειδί στο χέρι:

Οι κεφαλίδες πακέτων, τα micro-TEC και οι αισθητήρες θερμοκρασίας έχουν κατασκευαστεί και ενσωματωθεί ως ένα ενιαίο υποσυγκρότημα.

Πλεονέκτημα αποκλειστικού υλικού:

Τα εσωτερικά εξωθημένα θερμοηλεκτρικά υλικά παρέχουν εξαιρετική μηχανική αντοχή για εξαιρετικά λεπτά και πολυβάθμια σχέδια TEC.

Έλεγχος ποιότητας ερμητικού βαθμού:

Η ευτηκτική συγκόλληση και η συγκόλληση σύρματος αδρανούς ατμόσφαιρας εξασφαλίζουν μακροπρόθεσμη αξιοπιστία και μηδενική εξαγωγή αερίων.

Κατασκευή πρωτοτύπου σε όγκο:

Πλήρης τεχνική υποστήριξη από θερμική προσομοίωση και προσαρμοσμένα εργαλεία έως τη δημιουργία πρωτοτύπων δειγμάτων και την παραγωγή πλήρους κλίμακας.

Συχνές Ερωτήσεις

Ε: Γιατί να επιλέξετε ένα TEC προ-ενσωματωμένο σε μια κεφαλίδα αντί να αγοράσετε αυτόνομα TEC;

Α: Μια προ-ενσωματωμένη κεφαλίδα εξαλείφει τη μη αυτόματη συγκόλληση TEC-to-header στην εγκατάσταση σας, διασφαλίζει την ακεραιότητα ευτηκτικής σύνδεσης που έχει ελεγχθεί στο εργοστάσιο και εγγυάται μηδενική εξαγωγή αερίων στο εσωτερικό της ερμητικής σας συσκευασίας.

Ε: Μπορούμε να εκτελέσουμε το δικό μας καλούπι λέιζερ στις ημικατεργασμένες κεφαλίδες σας;

Α: Ναι. Οι περισσότεροι πελάτες παραγγέλνουν ημικατεργασμένες κεφαλίδες με προ-συγκολλημένα TEC και σύρματα συγκόλλησης. Μπορείτε να συνεχίσετε με τις τυπικές εργασίες προσάρτησης μήτρας, συγκόλλησης χρυσού σύρματος και σφράγισης καπακιού απευθείας στο υποσυγκρότημα μας.

Ε: Ποιο είναι το πλεονέκτημα των προσαρμοσμένων κεφαλών με θερμοηλεκτρικούς ψύκτες έναντι των υλικών που έχουν λιώσει ζώνη για μικρο-TEC;

Α: Τα εξωθημένα υλικά Bi2Te3 διαθέτουν σημαντικά υψηλότερη μηχανική αντοχή και δομές λεπτών κόκκων, επιτρέποντας τον τεμαχισμό των εξαιρετικά λεπτών στοιχείων TEC (έως 0,2 mm) χωρίς ρωγμές κατά τη διάρκεια των διαδικασιών συσκευασίας υψηλής καταπόνησης.

Ε: Πώς ξεκινάμε μια προσαρμοσμένη αξιολόγηση σχεδίου;

Α: Δώστε το στοχευόμενο θερμικό φορτίο (Qc), την απαιτούμενη διαφορά θερμοκρασίας (ΔT), το στυλ περιβλήματος ή το μοντέλο CAD, το εύρος θερμοκρασίας περιβάλλοντος και τα όρια ηλεκτρικής οδήγησης. Η ομάδα μηχανικών μας θα υπολογίσει τη θερμική προσαρμογή και την έξοδο των προτεινόμενων σχεδίων κεφαλίδας.
