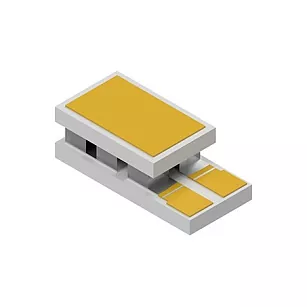

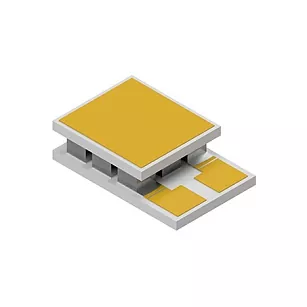

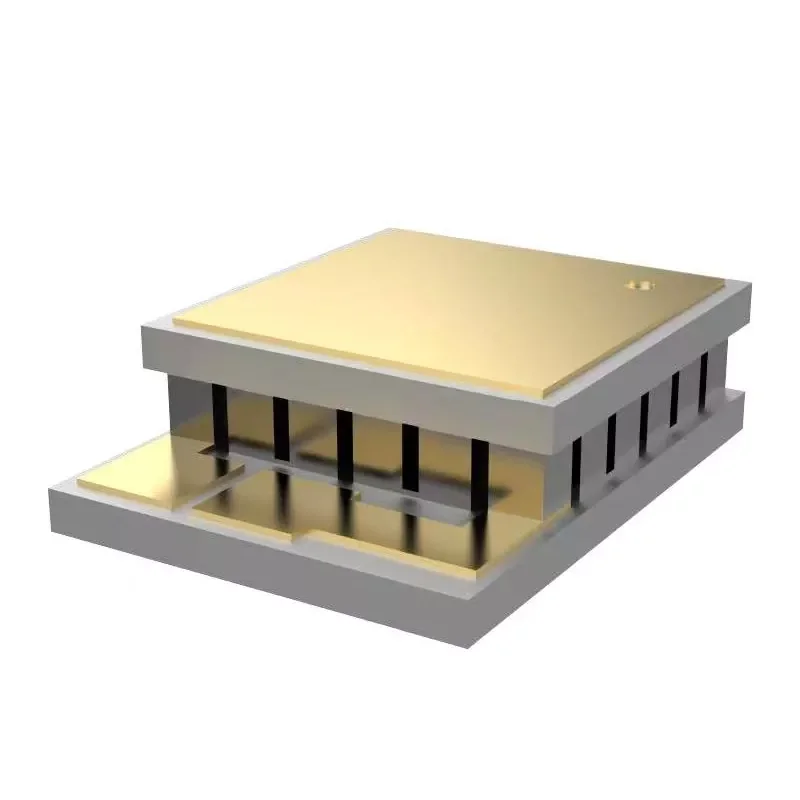

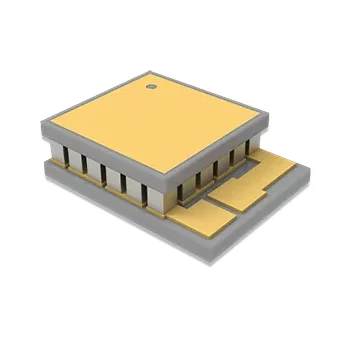

Micro Thermoelectric Coolers for Optoelectronic

Το X-Meritan περιλαμβάνει δυνατότητες ανάπτυξης θερμοηλεκτρικού υλικού, κατασκευή εξαρτημάτων θερμοηλεκτρικού ψυγείου (TEC) και σχεδιασμό θερμικών λύσεων. Αυτοί οι Micro Thermoelectric Coolers για Οπτοηλεκτρονικές συσκευές χρησιμοποιούν το φαινόμενο Peltier για ενεργή ψύξη ή θέρμανση, εξαλείφοντας την ανάγκη για συμπιεστές, ψυκτικά μέσα ή κινούμενα μηχανικά μέρη. Είναι κατάλληλα για ευαίσθητα στη θερμοκρασία εξαρτήματα όπως διόδους λέιζερ, συσκευές οπτικής επικοινωνίας, φωτοανιχνευτές, μονάδες lidar και άλλα συμπαγή οπτοηλεκτρονικά εξαρτήματα.

Χαρακτηριστικά:

●  Σχεδίαση σε μικρογραφία, κατάλληλη για οπτοηλεκτρονική συσκευασία περιορισμένου χώρου και ηλεκτρονική συσκευασία ακριβείας.

●  Υποστηρίζει ακριβή έλεγχο θερμοκρασίας, συμβάλλοντας στη μείωση του αντίκτυπου της μετατόπισης θερμοκρασίας στην απόδοση της συσκευής.

●  Δομή ψύξης στερεάς κατάστασης, χωρίς κινούμενα μέρη, που εξασφαλίζει σταθερή και αξιόπιστη μακροχρόνια λειτουργία.

●  Δυνατότητα υψηλής θερμοκρασίας: Κατάλληλο για εφαρμογές που απαιτούν σταθερό έλεγχο θερμοκρασίας κάτω από υψηλές θερμοκρασίες περιβάλλοντος.

●  Χωρίς κραδασμούς ή μηχανικούς θορύβους: Η δομή στερεάς κατάστασης είναι κατάλληλη για οπτικά συστήματα ακριβείας και ευαίσθητο εξοπλισμό μέτρησης.

● Συμβατό με RoHS, που διευκολύνει την εφαρμογή σε έργα παγκόσμιας αγοράς.

Σενάρια εφαρμογής:

●  Έλεγχος θερμοκρασίας για συσκευές οπτικής επικοινωνίας, ειδικά περιφερειακός έλεγχος θερμοκρασίας για διόδους λέιζερ, DFB, EML και TOSA/ROSA.

●  Σταθεροποίηση θερμοκρασίας πομπών και δεκτών LiDAR.

●  Πηγές φωτός και μονάδες ανίχνευσης σε εξοπλισμό ιατρικών δοκιμών.

●  Παγκάκια οπτικών δοκιμών ακριβείας και πλατφόρμες βαθμονόμησης εργαστηρίου.

●  Εφαρμογές συσκευασίας που απαιτούν μικρό μέγεθος, χαμηλούς κραδασμούς και γρήγορη απόκριση.

Προδιαγραφές και Προσαρμογή

Κριτήρια Επιλογής

Όταν επιλέγετε Micro Thermoelectric Coolers για Optoelectronic, λάβετε υπόψη τις ακόλουθες παραμέτρους:

Διαστάσεις: Προσαρμοσμένο με βάση τη βάση της συσκευής και τον θάλαμο στερέωσης

Πάχος: Πρέπει να εξισορροπεί τη θερμική αντίσταση, τη δύναμη σύσφιξης και τον χώρο συναρμολόγησης

Μέγιστο ρεύμα λειτουργίας: Πρέπει να ταιριάζει με τη στρατηγική τροφοδοσίας μετάδοσης κίνησης και ελέγχου θερμοκρασίας

Μέγιστη διαφορά θερμοκρασίας (Delta Tmax): Εξαρτάται από τις συνθήκες της ψύκτρας στο θερμό άκρο

Χωρητικότητα αντλίας θερμότητας (Qmax): Προσδιορίζει πόση θερμότητα μπορεί να αφαιρεθεί

Αντίσταση και τάση: Επηρεάζουν τις απώλειες μετάδοσης κίνησης και την ακρίβεια ελέγχου

Κατά την προσαρμογή, θα επιβεβαιώσουμε:

Διαστάσεις πηγής θερμότητας: Τσιπ λέιζερ, συσκευασία TO, μικροαισθητήρας ή ενσωματωμένη οπτοηλεκτρονική μονάδα.

Υλικά διεπαφής: Επινικελίωση, συμβατότητα συγκόλλησης ή ειδικές απαιτήσεις επιμετάλλωσης.

Εύρος θερμοκρασίας λειτουργίας: Σταθεροποίηση θερμοκρασίας δωματίου, λειτουργία σε χαμηλή θερμοκρασία ή αντιστάθμιση υψηλής θερμοκρασίας.

Δομικές απαιτήσεις: Υπερβολικά λεπτή κατασκευή, υψηλότερη πυκνότητα αντλίας θερμότητας ή άλλοι περιορισμοί χώρου.

Τεχνικές Προδιαγραφές

Γιατί να επιλέξετε το X-Meritan;

Μινιατούρα Σχεδίαση TEC: Micro TEC διαστάσεων 1,5 × 1,1 mm, με ελάχιστο πάχος 0,65 mm.

Υψηλή πυκνότητα αντλίας θερμότητας: Έως περίπου 43 W/cm², κατάλληλη για συμπαγείς εφαρμογές υψηλής ροής θερμότητας.

Εξειδίκευση στο θερμοηλεκτρικό υλικό: Η εσωτερική ανάπτυξη θερμοηλεκτρικών υλικών υποστηρίζει βελτιστοποιημένη απόδοση TEC και σχέδια ειδικά για εφαρμογές.

Προσαρμοσμένες λύσεις TEC: Προσαρμοσμένες διαστάσεις, ηλεκτρικά χαρακτηριστικά, διαμόρφωση υλικού, επιμετάλλωση και δομές σύνδεσης με βάση τις απαιτήσεις εφαρμογής.

Από το πρωτότυπο στην παραγωγή: Υποστήριξη από τη θερμική σχεδίαση και την ανάπτυξη πρωτοτύπων έως τη δοκιμή και την παραγωγή όγκου.

Συχνές Ερωτήσεις

Γιατί αυτό το προϊόν είναι πιο κατάλληλο για οπτοηλεκτρονικές συσκευές από τις τυπικές ψύκτρες;

Οι τυπικές ψύκτρες παρέχουν μόνο παθητική ψύξη, επομένως η θερμοκρασία της συσκευής κυμαίνεται ανάλογα με τις αλλαγές στη θερμοκρασία περιβάλλοντος. Οι μικροθερμοηλεκτρικοί ψύκτες, από την άλλη πλευρά, ελέγχουν ενεργά τη θερμοκρασία, επαναφέροντας τη θερμοκρασία λειτουργίας εντός του εύρους στόχου, καθιστώντας τα ιδανικά για οπτοηλεκτρονικά συστήματα που είναι ευαίσθητα στη μετατόπιση της θερμοκρασίας.

Τι πρέπει να δοθεί προτεραιότητα σε έργα διόδου λέιζερ;

Η εστίαση δεν πρέπει να εστιάζεται μόνο στην ίδια την πλάκα ψύξης, αλλά σε ολόκληρη τη θερμική διαδρομή: επαφή πηγής θερμότητας, υλικά διεπαφής, σχεδιασμός ψύκτρας και εάν το ρεύμα κίνησης ταιριάζει σωστά.

Μπορεί το X-Meritan να προσαρμόσει το μέγεθος ενός θερμοηλεκτρικού ψυγείου (TEC);

Ναί. Το X-Meritan μπορεί να αξιολογήσει προσαρμοσμένα μεγέθη και διαμορφώσεις με βάση μηχανολογικά σχέδια, δείγματα ή προδιαγραφές εφαρμογών. Η προσαρμογή περιλαμβάνει διαστάσεις, ηλεκτρικά χαρακτηριστικά, διαμόρφωση υλικού P/N, δομή σύνδεσης και απαιτήσεις διεπαφής.
